Estate TGP305T - Manual (Page 22)

22

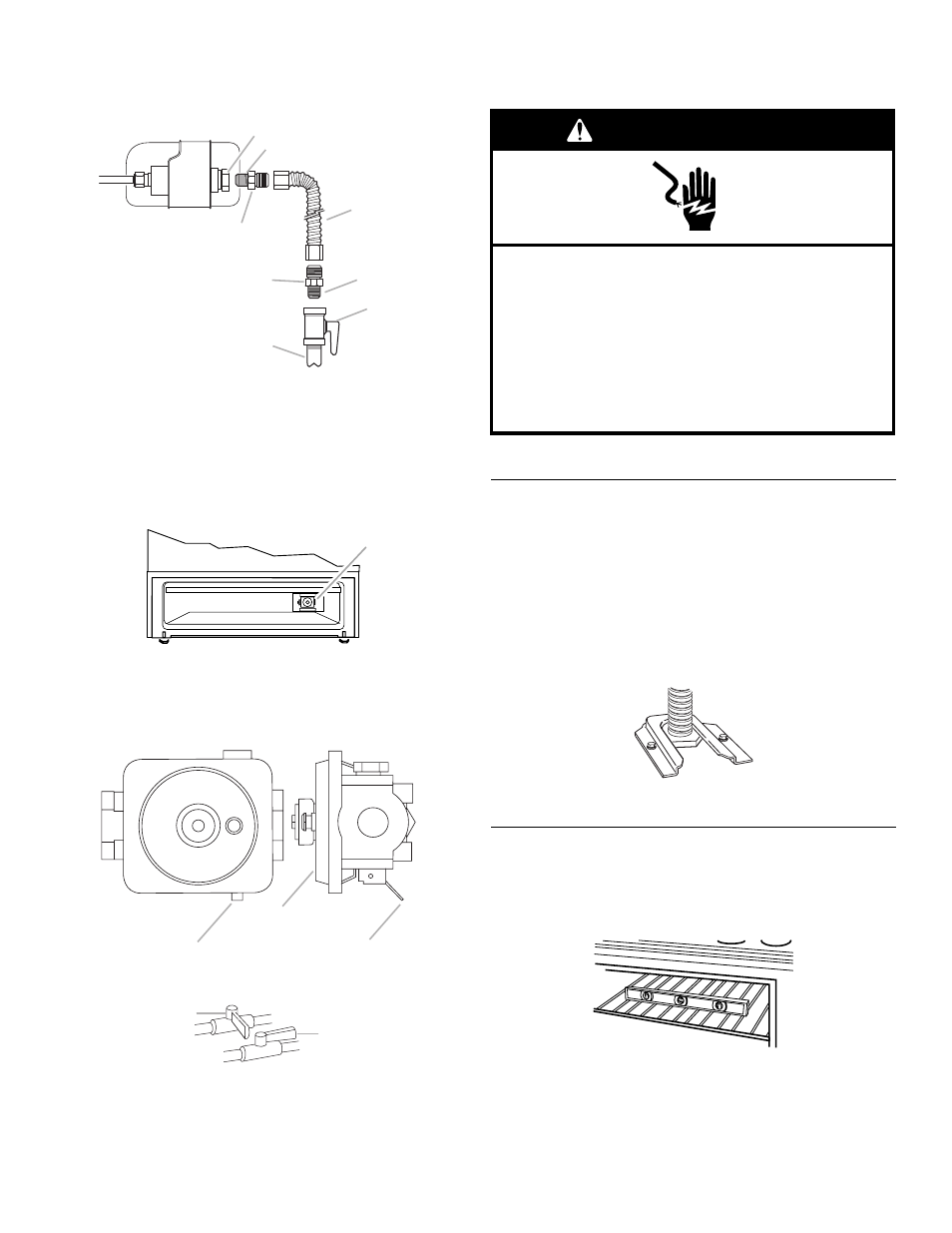

Conexión flexible típica
1. Use una llave de combinación y unas pinzas para ajustar el
conector flexible a los adaptadores. Cerciórese de que el
conector no esté torcido.
Complete la conexión
1. Ubique el regulador de la presión de gas en el asador.
IMPORTANTE: No quite el regulador de la presión de gas.
2. Verifique que la válvula de cierre del regulador de la presión de
gas esté en la posición “ON” (Abierta).
3. Abra la válvula de cierre manual de la línea de suministro de
gas. La válvula está abierta cuando la manija está paralela al
tubo de gas.
4. Pruebe todas las conexiones aplicando con un cepillo una
solución aprobada para detección de fugas que no sea
corrosiva. Se observarán burbujas si hay fuga. Tape cualquier
fuga que encuentre.
5. Cierre la puerta del asador.
6. Coloque los quemadores, las tapas de los quemadores y las
parrillas sobre la superficie de cocción.
7. Conecte a un contacto de pared de conexión a tierra de 3
terminales.
Verificación de la ubicación del soporte
anti-vuelco
1. Asegúrese de que el soporte anti-vuelco haya sido instalado.
■ Busque el soporte anti-vuelco ajustado firmemente al piso.
■ Deslice la estufa hacia atrás de modo tal que la pata trasera
quede debajo del soporte anti-vuelco.
2. Si instala la estufa en una casa rodante, deberá fijar la estufa
al piso. Cualquier método de fijación es adecuado en tanto
cumpla con las normas indicadas en la sección “Requisitos
de ubicación”.
3. Continúe instalando la estufa siguiendo las instrucciones de
instalación.
Nivelación de la estufa
1. Ponga la parrilla en el horno.
2. Coloque un nivel en la parrilla y verifique que la estufa esté
nivelada, primero de lado a lado y después de adelante hacia
atrás.
3. Si la estufa no está nivelada, jálela hacia adelante hasta quitar
la pata niveladora posterior del soporte anti-vuelco. Use un
trinquete de accionamiento de
³⁄₈" y llave de tuercas o pinzas
para ajustar las patas niveladoras hacia arriba o hacia abajo
hasta que la estufa esté nivelada.
4. Empuje la estufa a su posición final.
A. Accesorio de conexión del
regulador de presión
B. Use compuesto para
uniones de tubería
C. Adaptador
D. Conector flexible
E. Adaptador
F. Use compuesto para uniones de
tubería
G. Válvula de cierre manual
H. Tubo de gas de ½" ó ¾"
A. Regulador de la presión de gas
A. Válvula cerrada
B. Válvula abierta
C
E
G
H
A
D
F
B
A
Vista frontal Vista lateral
Válvula de cierre
Parte frontal
Posición “ON” (Abierto)
A
B
ADVERTENCIA
Peligro de Choque Eléctrico
Conecte a un contacto de pared de conexión a tierra de
3 terminales.
No quite la terminal de conexión a tierra.
No use un adaptador.
No use un cable eléctrico de extensión.
No seguir estas instrucciones puede ocasionar
la muerte, incendio o choque eléctrico.
