Antes de proceder à fixação da chaminé, preveja a alimentação eléctrica e o furo de evacuação
do ar, se o aparelho for instalado na versão aspirante com evacuação do ar.
Versão Aspirante com Evacuação do Ar
DHD585XE1
fixe as extensões (Fig.4 Det.A) na placa superior (Fig.4) com o parafuso fornecido. Posicione
a placa superior (Fig.4.1) no tecto, faça 4 furos de 8mm em correspondência da máscara de
perfuração.
Insira as cavilhas nos furos (Fig, 4,1 – A) e fixe a placa no tecto com os parafusos (Fig. 4-1-B).
Agora fixe a estrutura inferior (Fig, 6.2) de maneira a coincidir os furos com os parafusos
métricos soldados no suporte do ventilador (Fig. 6.1). Insira as anilhas e as porcas (Fig. 6.2-A)
aparafusando com uma ferramenta adequada.
Una a conduta de saída do ar ao grupo motor por meio de uma abraçadeira; Insira a estrutura
superior (fig. 6.3) na estrutura inferior ao mesmo tempo regulando a sua posição em relação à
altura desejada e sobretudo em relação à altura mínima necessária entre o plano de cozedura e
a coifa. Fixe as duas estruturas com os parafusos (Fig. 6.3 B).
Levante o exaustor com a estrutura e as condutas já inseridas até as 4 molas (Fig. 6.6 –E) enga-
tarem na máscara de perfuração (Fig. 6.3C). Uma vez que as duas partes estiverem engatadas,
fixe os dois elementos (Fig. 5.1, Fig. 5.2, Fig. 11) com os parafusos de segurança (Fig. 5.2A).
Ligue o tubo ao furo de evacuação do ar.
Depois insira os dois tubos telescópicos (fig. 6.4 e 6.5) na parte inferior da coifa (Fig. 12). Antes
de inserir completamente os tubos telescópicos (Fig, 6.4 e 6.5), faça a ligação do display (Fig.
13). Depois levante completamente o tubo e fixe-o na coifa com os parafusos (Fig. 12-A)
- Levante o tubo superior até ao tecto e fixe-o com os parafusos (Fig. 6.6 –D).

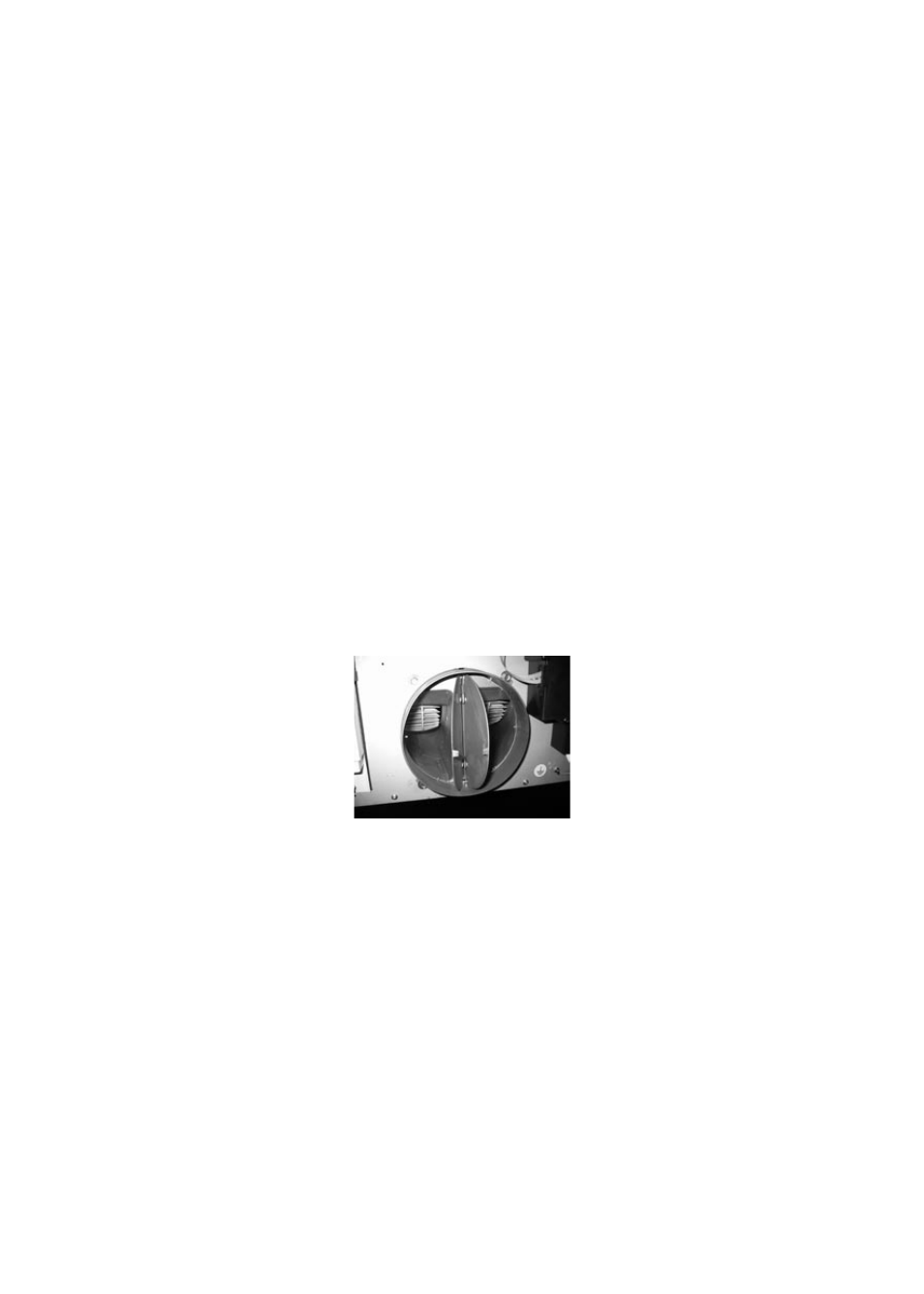

Bloqueio da válvula de não retorno
Atenção: antes de ligar o tubo flexível de saída do ar, certificar-se que as válvulas de não re-
torno possam girar livremente.
L’installazione della valvola di non ritorno impedisce l’entrata di vento e il ritorno del-
l’aria.
Versão filtrante
com recirculação do ar Para a instalação do exaustor na versão com recirculação do ar, fixe o
deflector de ar (Fig. 4.2) na flange superior (Fig. 4.3) com os 4 parafusos macho (Fig. 4.3-A).
Depois continue a instalação como indicado para a versão aspirante com evacuação do ar. Entre
o deflector e a saída do motor, é necessário inserir uma manga para a evacuação do ar.
- DESMONTAGEM DO FILTRO DE CARTUCHO (Fig. 3A)
- MONTAGEM DO FILTRO DE CARVÃO (FIG. 9Z)
1. Remova os cartuchos.
2. Posicione o filtro de carvão no cartucho do lado interno da coifa.
3. Posicione as duas hastes de contenção.
4. Repita a operação para todos os tipos de cartucho.
