Version Evacuation
fixer les prolonges ( Fig.5 Part.A) à la plaque supérieure (Fig.4) par le vis en dotation.
Positionner la plaque supérieure (Fig. 4.1) sur le plafond, faire 4 trous de 8 mm en correspon-
dance des boutonnières.
Insérer les chevilles dans les trous (Fig. 4.1-A) e Fixer la plaque sur le plafond par des vis (Fig.
4.1-B). Ensuite fixer la structure inférieure (Fig. 6.2) sur la hotte en faisant coincider ses trous
avec les vis métriques soudées sur le support du ventilateur (Fig. 6.1). Insérer les rondelles et
les écrous en dotation (Fig. 6.2-A), en les vissant avec un outil approprié.
Joindre le tuyau de sortie de l‘air au groupe moteur par le biais d‘un collier. Insérer la structure
supérieure (Fig. 6.3) sur la structure inferieure tout en réglant sa position par rapport à la hau-
teur voulue et surtout par rapport à la hauteur minimum nécessaire entre la table de cuisson et
la hotte. Fixer les deux structures avec les vis (Fig. 6.3-B).
Ensuite soulever la hotte avec la structure et les conduits déjà insérés jusqu‘à ce que les quatre
ressorts (Fig. 6.6-E) s‘accrochent aux boutonnières (Fig. 6.3-C). Une fois les deux parties ac-
crochées, fixer les deux éléments (Fig. 5.1 , Fig. 5.2, Fig.11) par les vis de sûreté (Fig. 5.2-A).
Raccorder le conduit de la hotte au trou d’evacuation de l’air.
Ensuite insérer les deux conduits téléscopiques (Fig. 6.4 et 6.5) dans la partie inférieure de la
hotte (Fig. 12).
Avant d’insérer complètement les conduits téléscophiques, raccordez le connecteur de l’affi-
cheur (Fig. 13).
Ensuite, soulever complètement le conduit et fixer-le à la hotte par les vis en dotation (Fig 12-A)
Soulever le conduit supérieure jusqu’au plafond et fixer-le par les vis (Fig.6.6-D).

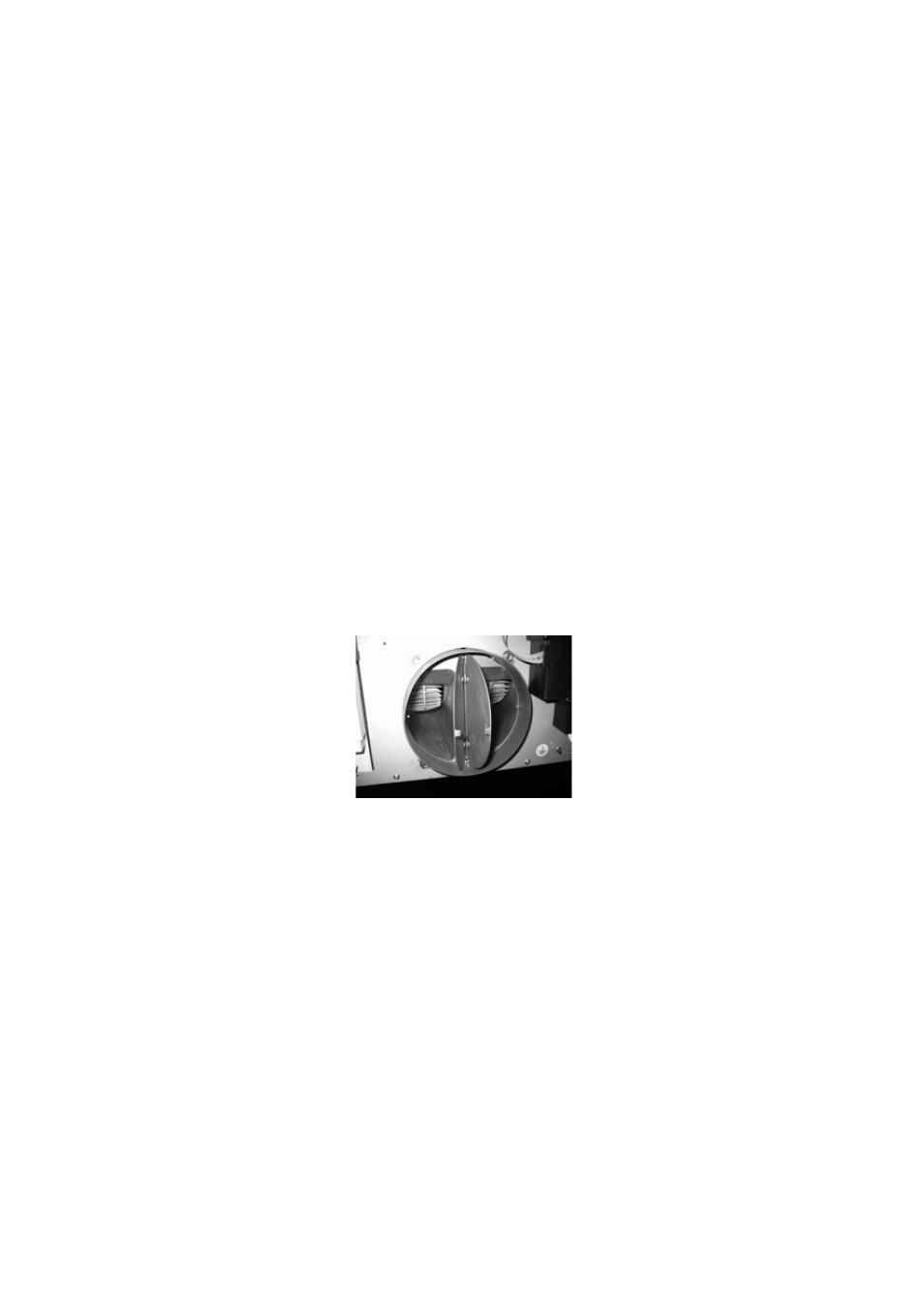

Blocage du clapet anti-retour
Attention! avant de connecter la gaine flexible de sortie d’air au moteur, s’assurer que le clapet
anti-retour puisse tourner librement.
Dans le cas d’une instalation en evacuation exterieure, l’installation du clapet anti-retour
empèche l’entrèe du vent et le retour d’air.
Version Recyclage
Pour l’installation du module en version récyclage, fixer le déflecteur d‘air (Fig. 4.2) à la bride
supérieure (Fig. 4.3) avec les quatre vis-tarauds en dotation (Fig. 4.3-A).
Ensuite, procéder pour l’installation comme indiqué pour la version evacuation.
Une gaine pour l’evacuation de l’air doit etre raccordé entre le deflecteur et la sortie du mo-
teur.
- DÉMONTAGE DU FILTRE CASSETTE (FIG. 3A)
- MONTAGE DU FILTRE CHARBON (FIG. 9Z)
1. Retirez les cassettes.
2. Placez le filtre charbon sur la cassette coté intérieur de la hotte.
3. Placez les 2 tringles de maintien.
4. Faites cette opération sur toutes les cassettes.
