MEDC PH1 - Manual (Page 8)

03/14 © Cooper MEDC 2014
4
4..0 0 O OPP TTIIO ON N SS SSTTA AN ND D A ARRD D D DEE C C Â ÂBBLLA AG GEE

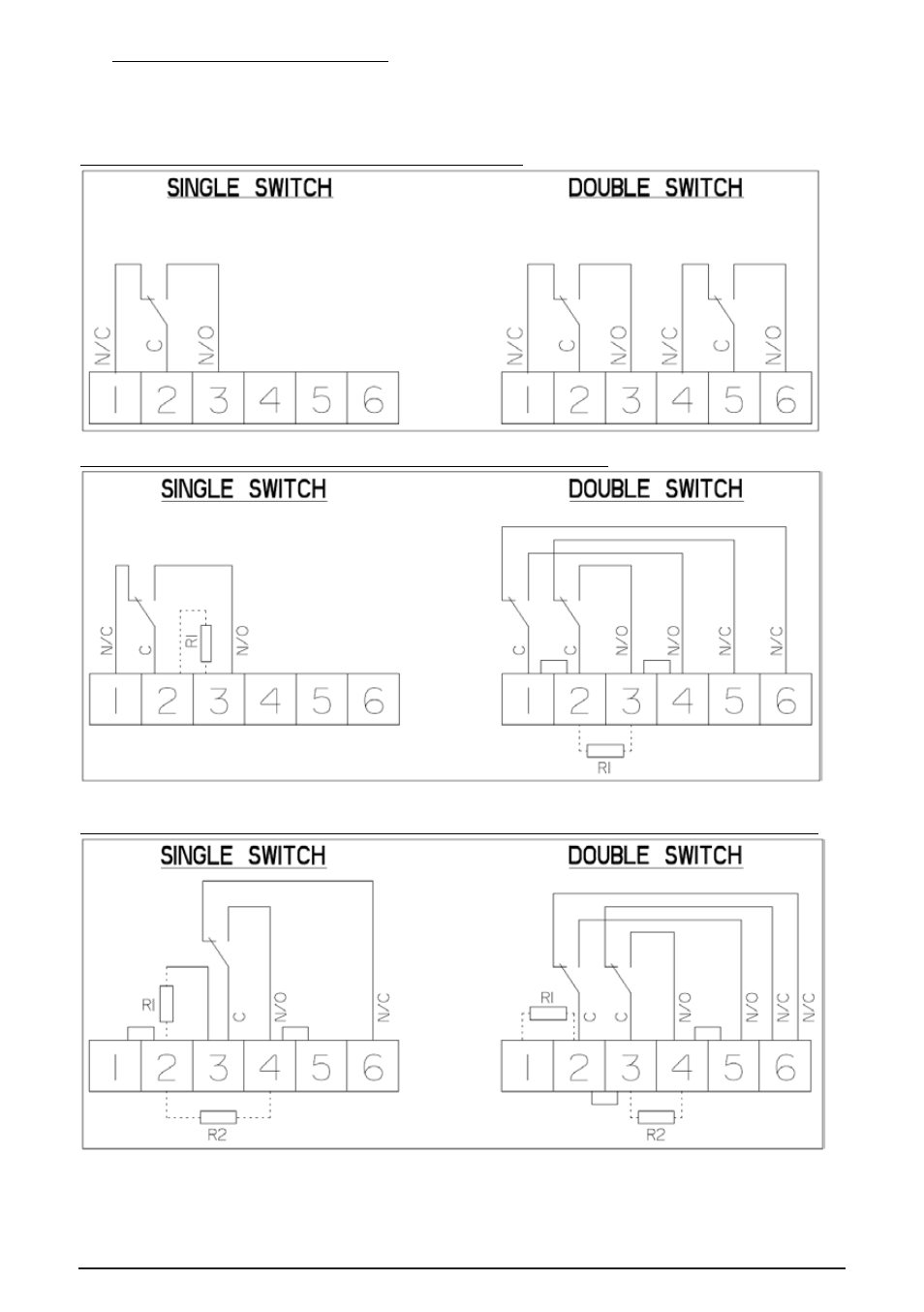

Voir ci-dessous pour les options standard de câblage de l'unité PH1. Si un schéma de câblage différent a été
spécifié lors de la commande de l'unité, merci de se référer schéma séparé fourni avec l'unité.
Ne monter des résistances EOL que sur le dernier module d'un système.
C
Cââbbll aaggee ssttaannddaarrdd –– ccoo m mm muuttaatteeuurr dd''aalllluum maaggee uunniiqquueem meenntt
C
Cââbbll aaggee ssttaannddaarrdd –– rrééssiissttaanncceess EEO OLL ((ccrrooiissssaanntt ddaannss llee sseennss hhoo rraaiirree))
R1 – résistance EOL
C
Cââbbll aaggee ssttaannddaarrdd –– rrééssiissttaannccee sséérriiee ((ccrrooiissssaanntt ddaannss llee sseennss hhoo rraaiirree)) oo uu rrééssiissttaanncceess sséérriiee & & EEO OLL
R1 – résistance série
R2 – résistance EOL (si montée)
