20 LSHB 150 A1
FR
CH
Raccord électrique
AVERTISSEMENT
Cet appareil est conforme à la classe de protection I.
► Le conducteur de protection (fi l vert/jaune) doit être raccordé à
l'emplacement signalé par
.
♦ Désactivez le circuit électrique et protégez-le de toute réactivation.
♦ Dévissez les quatre vis sur le boîtier de raccordement situé au dos de l'appa-
reil et retirez la cache.
♦ Acheminez dans un premier temps un câble à travers l'entrée de câble 9
dans le boîtier de raccordement et sécurisez-le au niveau de la décharge de
traction disponible.
♦ Raccordez le câble au domino, conformément à l'image sur le plan de
raccordement.
♦ Réinstallez la cache sur le boîtier de raccordement et vissez-la bien fermement.
♦ Enclenchez à nouveau l'alimentation en tension.
N L
X
Fil brun ou noir (L)
Fil bleu (N)
Fil vert/jaune (
)

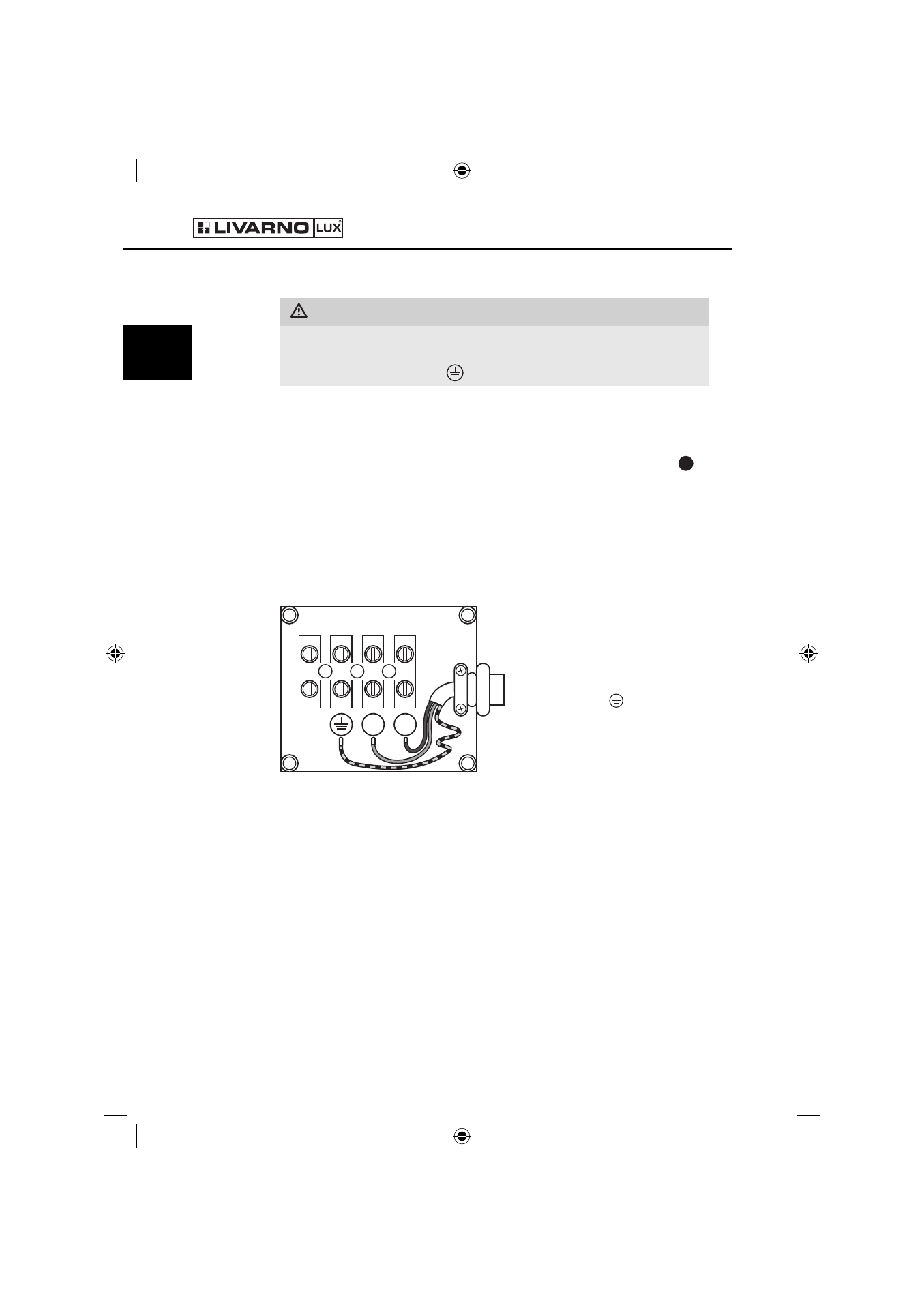

Fig. Plan de raccordement
