89
SK
3. Uvoľnite fixačnú skrutku (13) jednotky
motora (14).
4. Jednotku motora (14) mierne posuňte
dopredu, aby ste uvoľnili klinový remeň
(26).
5. Klinový remeň (26) založte na žiadanú
kombináciu pre dosiahnutie uvedených
otáčok:
Ø [mm]: Ø [mm]: [1/min]:
6 - 8 9 - 10
> 8 > 10
< 3 < 4
3 - 4 5 - 6
5 7 - 8
6. Jednotku motora (14) posuňte dozadu,
aby ste opäť napli klinový remeň (26).
7. Klinový remeň (26) je správne napnutý,
keď je možné ho mierne zatlačiť.
8. Opäť dotiahnite fixačnú skrutku (13) v
jednotke motora (14).
9. Zavrite kryt prevodovky (8). Zafixujte
skrutku krytu prevodovky (11).
Kryt prevodovky (8) je vybavený
bezpečnostným vypínačom (27).
V prípade nesprávneho zatvorenie
krytu prevodovky (8) nie je možné
zariadenie zapnúť.

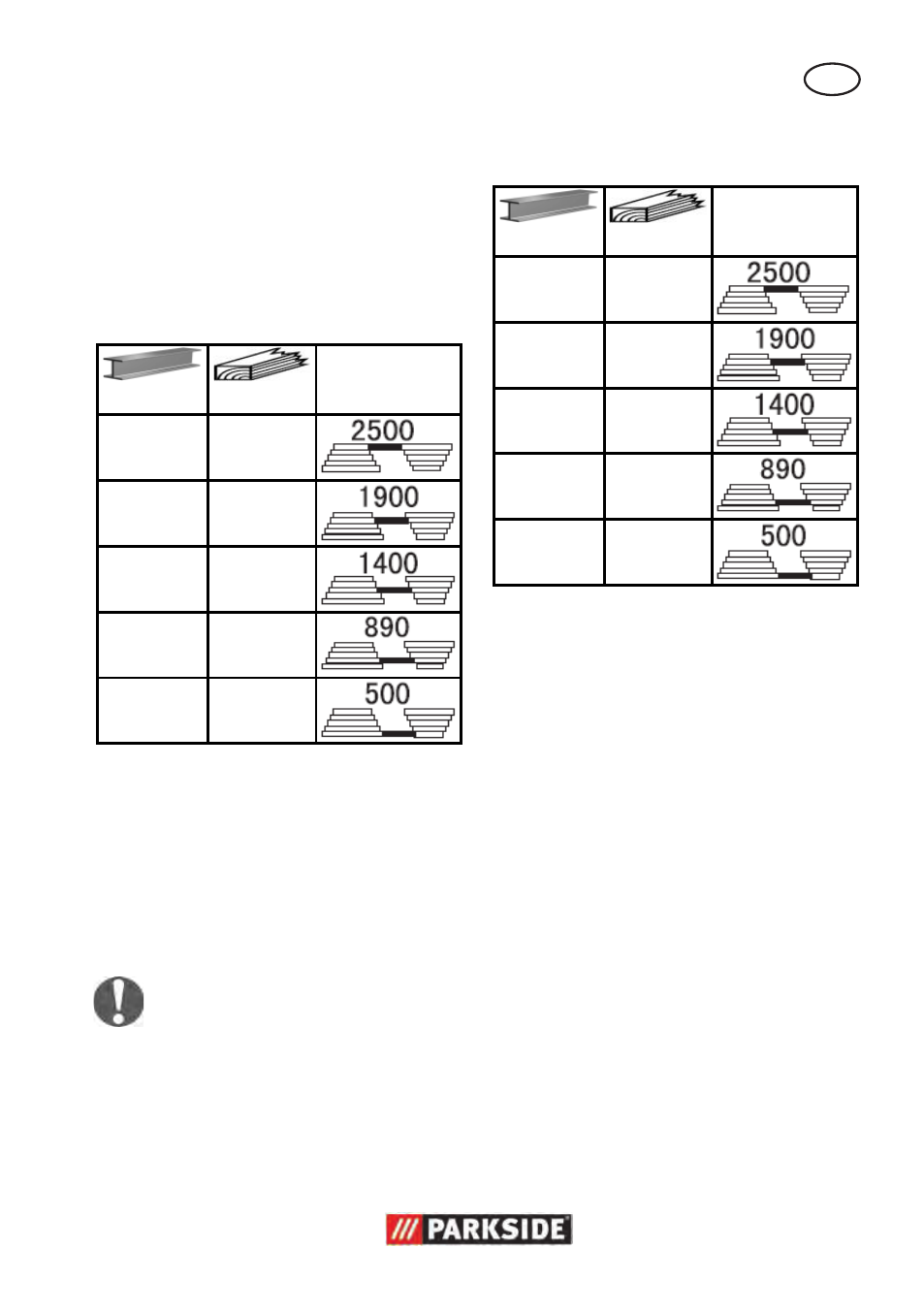

Odporučené otáčky pre
rôzne veľkosti vrtákov a materiály:
Ø [mm]: Ø [mm]: [1/min]:
6 - 8 9 - 10
> 8 > 10
< 3 < 4
3 - 4 5 - 6
5 7 - 8
Kontrola klinového remeňa
1. Uvoľnite skrutku (11) v kryte prevodov-
ky (8).
2. Otvorte kryt prevodovky (8).
3. Skontrolujte napätie klinového remeňa
(26).
4. Klinový remeň (26) je správne napnutý,
keď je možné ho mierne zatlačiť.
5. Skontrolujte klinový remeň (26) na trhli-
ny, zárezy alebo iné poškodenia.
6. Zatvorte kryt prevodovky (8). Zafixujte
skrutku v kryte prevodovky (11).
Napnutie klinového remeňa
1. Uvoľnite skrutku v kryte prevodovky
(11).
2. Otvorte kryt prevodovky (8).
3. Uvoľnite fixačnú skrutku (13) jednotky
motora (14).
4. Jednotku motora (14) posuňte dozadu,
aby ste napli klinový remeň (26).
5. Klinový remeň (26) je správne napnutý,
keď je možné ho mierne zatlačiť.
