43

HU

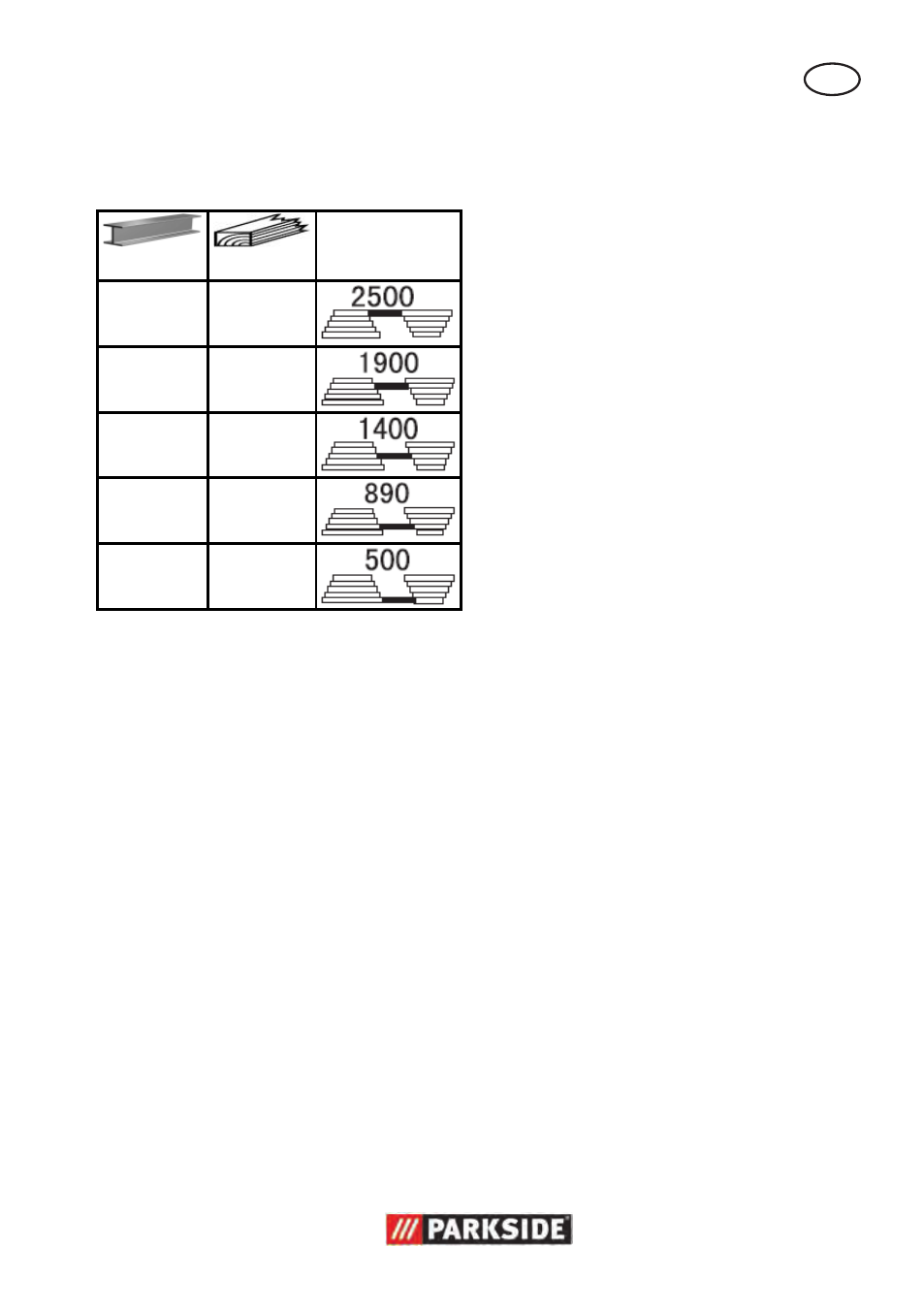

Ajánlott fordulatszámok

különböző fúróméretekhez és

anyagokhoz:

Ø [mm]: Ø [mm]: [1/min]:

6 - 8

9 - 10

> 8

> 10

< 3

< 4

3 - 4

5 - 6

5

7 - 8

Ékszíj ellenőrzése

1. Lazítsa meg a hajtóműfedél (8) zárócs-

avarját (11).

2. Nyissa ki a hajtóműfedelet (8).

3. Ellenőrizze az ékszíj (26) feszességét.

4. Az ékszíj (26) akkor megfelelően fes-

zes, ha könnyen meghajtható.

5. Ellenőrizze az ékszíjat (26), hogy nincs-

e rajta repedés, vágás vagy egyéb

sérülés.

6. Csukja le a hajtóműfedelet (8). Rögzítse

a hajtóműfedél zárócsavarját (11).

Ékszíj feszítése

1. Lazítsa meg a hajtóműfedél zárócsavar-

ját (11).

2. Nyissa ki a hajtóműfedelet (8).

3. Lazítsa meg a motoregység (14)

szorítócsavarját (13).

4. Az ékszíj (26) feszítéséhez tolja a mo-

toregységet (14) hátra.

5. Az ékszíj (26) akkor megfelelően fes-

zes, ha könnyen meghajtható.

6. Ismét rögzítse a motoregység (14)

szorítócsavarját (13).

7. Csukja le a hajtóműfedelet (8). Rögzítse

a hajtóműfedél zárócsavarját (11).

Fúróasztal beállítása

1. Lazítsa meg a rögzítőcsavarokat (24).

2. Tolja a fúróasztalt (20) a kívánt magas-

ságra.

3. Forgassa el a fúróasztalt (20) a kívánt

pozícióba.

4. Ismét rögzítse a fúróasztalt (20) a

rögzítőcsavarokkal (24).

5. A fúróasztal (20) dőlése is beállítható.

Ehhez lazítsa meg a fúróasztal alatti

rögzítőcsavarokat (19). Billentse meg a

fúróasztalt (20) kívánság szerint max.

45˘-os szögben jobbra vagy balra,

majd ismét rögzítse a fúróasztalt (20) a

rögzítőcsavarokkal (19).

Furatmélység kiválasztása

1. Állítsa a piros nyilat a furatmélység be-

osztás (3) „0“ pozíciójára.

2. Forgassa el az egyik fúróemelőkart

(9) az óramutató járásával ellentétes

irányba és vigye az orsót (6) a kívánt

magasságba.

3. Erősen csavarja el a rögzítő anyát a

mélység beosztás megfelelő helyén.

Segítségül olvassa le a furatmélység

beosztásról a piros nyilat.

4. Lassan vezesse vissza az orsót (6) az

ütközési pozícióra.

5. Úgy állítsa a fúróasztalt (20), hogy a

munkadarab hozzáérjen a fúróhegy-

hez.
