59 DE/AT/CH
Inbetriebnahme / Bedienung

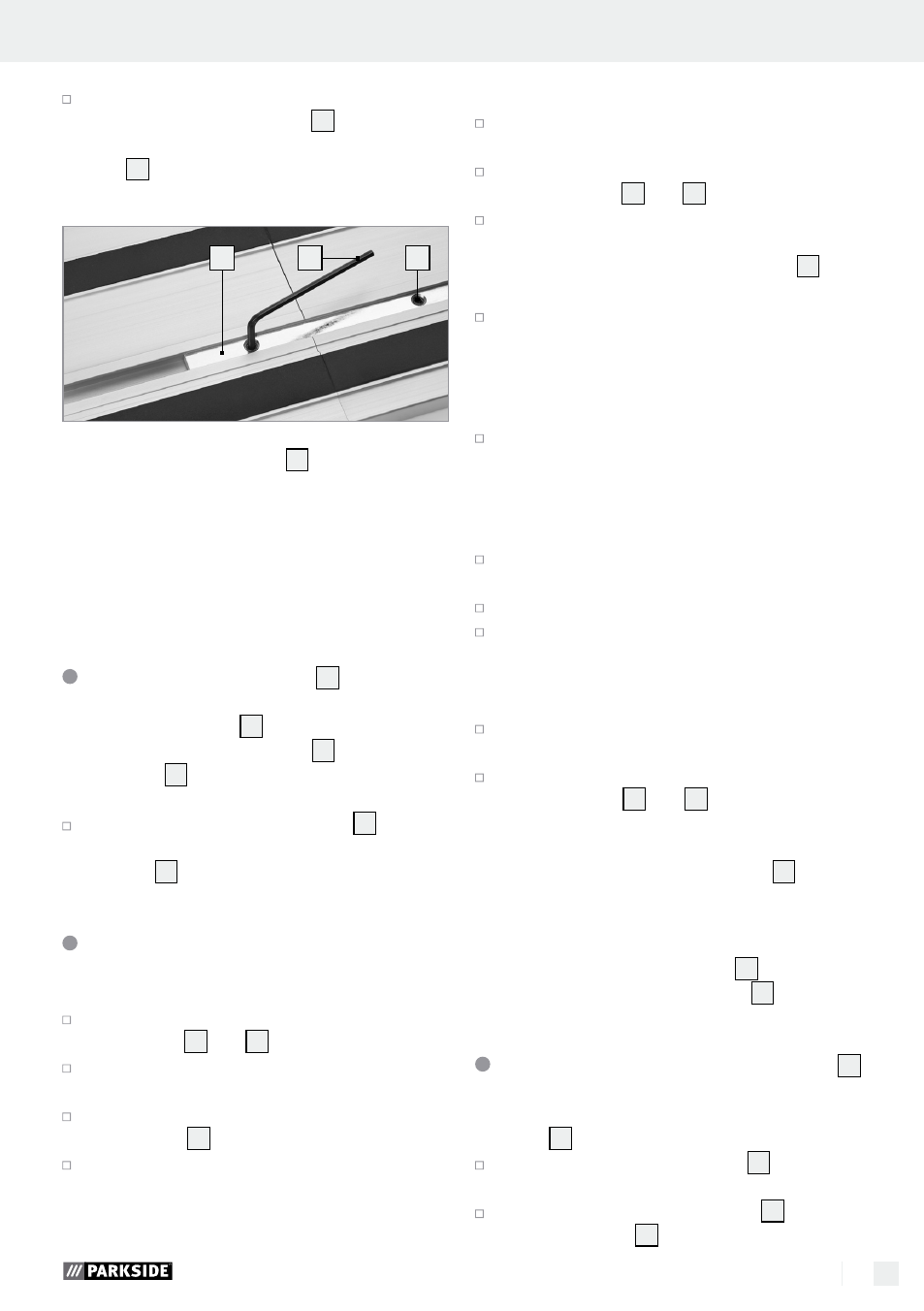

Um 2 Führungsschienen zu verbinden, schieben
Sie das Verbindungselement
23 in die Nut der
Führungsschienen. ziehen Sie die Madenschrau-
ben
22 mit beigelegtem Innensechskantschlüssel
fest.
4 22 23
Hinweis: Führungsschienen 21 besitzen einen
Spanreißschutz (schwarze Gummilippe). Der Span-
reißschutz muss vor dem ersten Schnitt angepasst
werden. Legen Sie die Führungsschiene auf ein Werk-
stück. Stellen Sie eine Schnitttiefe von ca. 10 mm ein.
Schalten Sie die Tauchsäge ein und führen Sie diese
gleichmäßig und mit leichtem Schub in Schnittrichtung.
Exzenterschrauben
10
Die Exzenterschrauben 10 sind zur Einstellung der
Passgenauigkeit des Sägetisches 9 an die Füh-
rungsschiene 21 vorgesehen.
ziehen Sie die Exzenterschrauben 10 an, um
das Spiel zwischen Tauchsäge und Führungs-
schiene
21 zu minimieren.
Sägen (ohne Führungsschiene)
Rechtwinkeliges Sägen
Halten Sie die Maschine mit beiden Händen an
den Griffen
3 und 15 fest.
Gerät – wie unter „Ein- und ausschalten“ be-
schrieben – einschalten.
Setzen Sie das Gerät mit dem vorderen Teil des
Sägetisches
9 auf das Werkstück.
Schwenken Sie den Motor nach unten und sägen
Sie mit mäßigem Druck nach vorne – niemals
nach hinten.
Gehrungsschnitte bis 45 °
Stellen Sie Schnittwinkel und Schnittlinie wie
beschrieben ein.
Halten Sie die Maschine mit beiden Händen
an den Griffen
3 und 15 fest.
Gerät – wie unter „Ein- und ausschalten“ be-
schrieben – einschalten. Setzen Sie das Gerät
mit dem vorderen Teil des Sägetisches
9 auf
das Werkstück.
Schwenken Sie den Motor nach unten und sägen
Sie mit mäßigem Druck nach vorne – niemals
nach hinten.
Tauchschnitte
Sichern Sie beim „Tauchschnitt“, der nicht recht-
winklig ausgeführt wird, die Grundplatte der
Säge gegen seitliches Verschieben. Ein seitliches
Verschieben kann zum Klemmen des Sägeblattes
und damit zum Rückschlag führen.
Stellen Sie die gewünschte Tauchtiefe wie oben
beschrieben ein.
Setzen Sie das Gerät auf das Werkstück.
Vermeiden Sie einen Rückschlag und legen Sie
die hintere Kante an einen Anschlag an (analog
zur Abbildung D, auf die im Kapitel „Tauchsägen
mit Führungsschiene“ verwiesen wird).
Gerät – wie unter „Ein- und ausschalten“ be-
schrieben – einschalten.
Halten Sie die Maschine mit beiden Händen
an den Griffen
3 und 15 fest und schwenken
Sie sie.
Hinweis: Die Schnittbreitemarkierung 16 an der
Seite der Schutzhaube zeigt den vorderen und
hinteren Schnittpunkt eines 165 mm-Sägeblattes,
bei maximaler Schnitttiefe. Dies gilt sowohl für
Tauchschnitte mit Führungsschiene
21 als auch für
Tauchschnitte ohne Führungsschiene 21 .
Sägen (mit Führungsschiene)
21
Rechtwinkeliges Sägen mit Führungs-
schiene
21
Setzen Sie die Führungsschiene 21 mit den
Moosgummielementen auf das Werkstück.
Setzen Sie das Gerät mit der Nut 20 auf die
Führungsschiene 21 .
Bedienung
