9 FR/BE
Mise en service Instructions de sécurité générales
Q Mise en service
Q Affûtage des forets
REMARQUE : Si le foret est très usé, commencer
par l’affûter grossièrement sur un touret à meuler.
Entièrement abaisser la pierre à affûter. Pour cela,
tourner à fond le sélecteur
1 vers DOWN .
Insérer le foret dans le plus petit orifice d’inser-
tion
11 adapté de l’affûteuse. Les tailles (Ø)
exactes des orifices d’insertion 11 sont indiquées
sur le couvercle (3 à 10).
Pour allumer l’appareil, placer l’interrupteur
MARCHE / ARRÊT
4 en position «I».
Tourner le sélecteur 1 vers UP jusqu’à ce
qu’un bruit de meulage soit audible.
REMARQUE : Le sélecteur
1 permet de régler
la position de la pierre de la tête d’affûtage et
ainsi la force de contact de la pierre contre le
foret. Plus le sélecteur
1 est tourné vers UP ,
plus la force de contact est élevée. Veiller à ne
pas trop tourner la pierre d’affûtage vers le haut.
Autrement, la pierre d’affûtage peut toucher le
boîtier.
Faites tourner le foret une dizaine de fois dans les
deux sens sans forcer et rapidement, avec une
légère pression, entre la butée gauche et droite
(dans le cas de forets de petite taille, 5 fois).

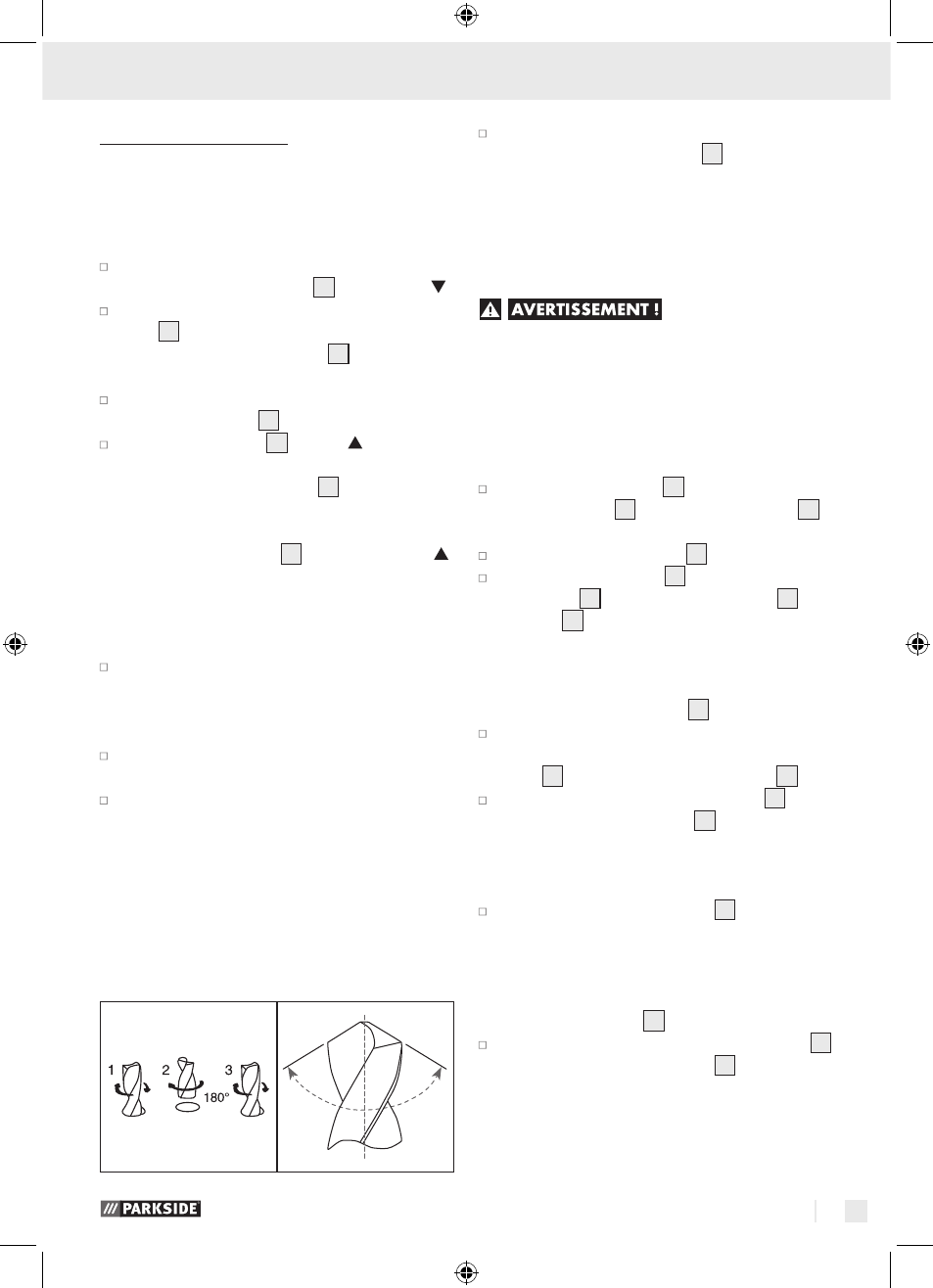

Ressortez le foret, tournez-le de 180° (horizon-
talement), et réinsérez-le jusqu’à la meule.
Répéter l’opération complète jusqu’à ce que
les deux arêtes de coupe soient tranchantes.
Effectuer l’affûtage de manière à ce que l’angle
entre l’arête de coupe et l’arête transversale d’un
foret normal soit de 130°. L’angle par rapport
à l’axe de forage (a) des deux arêtes de coupe
(b) doit être identique et de même longueur
pour que le foret tourne centré (voir illustrations
suivantes).
(b) (b)
(a)
Pour éteindre l’appareil, appuyez sur le com-
mutateur MARCHE / ARRET
4 pour le mettre
en position « 0 ».
Q Remplacement de la
pierre à affûter
RISQUE DE BLES­
SURES ! Toujours débrancher la fiche secteur de
la prise de courant avant d’effectuer des travaux sur
l’appareil. Remplacer la pierre à affûter lorsqu’elle
est usée ou endommagée (affûtage moindre ou irré-
gulier, pierre cassée). Cette opération requiert
l’usage d’un tournevis cruciforme.
Dévisser les quatre vis 3 du couvercle de la
pierre à affûter 2 et enlever le couvercle 2 ,
voir aussi l’ill. A.
Enlever la pierre à affûter 5 .
Fixer la pierre à affûter 5 sur un étau. Dévisser
le vissage 7 tenant la pierre à affûter 5 à sa
fixation 9 avec une clé à fourche de 22 mm,
voir ill. B.
REMARQUE : FILEtAGE À GAUCHE,
toURnER À DRoItE PoUR DÉVISSER !
Enlever l’œillet métallique
8 .
Monter la pierre à affûter neuve avec le chant
plat vers le bas dans la fixation de pierre à af-
fûter
9 et remonter l’œillet métallique 8 .
Serrer de nouveau la pierre à affûter 5 sur un
étau et resserrer le vissage 7 avec une clé à
fourche de 22 mm.
REMARQUE : FILEtAGE À GAUCHE,
toURnER À GAUCHE PoUR SERRER !
Veiller à positionner le ressort 6 dans l’appa-
reil comme l’indique l’ill. D et placer la pierre à
affûter dans l’appareil. Tourner la pierre à affûter
jusqu’à ce qu’elle soit exactement positionnée
comme l’indique l’ill. A, autrement, le couvercle
de la pierre à affûter
2 ne peut pas être remonté.
Remonter le couvercle de la pierre à affûter 2
et le visser avec les quatre vis 3 .
