25 DE/AT/CH
angegeben sind. Der Gebrauch anderer
als in der Bedienungsanleitung empfohlener
Einsatzwerkzeuge oder anderen Zubehörs
kann eine Verletzungsgefahr für Sie bedeuten.
Inbetriebnahme
Bohrer schleifen
HInWEIS: Schleifen Sie schwer beschädigte
Bohrer zuerst grob an einem Schleifbock vor.
Senken Sie den Schleifstein komplett ab. Drehen
Sie hierfür den Drehschalter
1 bis zum Anschlag
in Richtung DOWN .
Führen Sie den Bohrer in die kleinste passende
Bohrerführung
11 am Bohrerschärfgerät. Die
exakten Größen (Ø) der jeweiligen Bohrerfüh-
rung
11 können Sie an der Beschriftung (3 bis 10)
ablesen.
Drücken Sie den EIN- / AUS-Schalter 4 auf
Position „I“, um das Gerät einzuschalten.
Drehen Sie solange den Drehschalter 1 in
Richtung UP , bis Sie ein Schleifgeräusch hören.
HInWEIS: Mit dem Drehschalter
1 regulieren
Sie die Position des Schleifsteines im Gehäuse
des Schleifkopfes und damit den Anpressdruck
des Schleifsteines gegen den Bohrer. Je weiter Sie
den Drehschalter
1 in Richtung UP drehen,
desto mehr erhöht sich der Anpressdruck.
Achten Sie darauf, dass Sie den Schleifstein
nicht zu weit nach oben drehen. Andernfalls
kann der Schleifstein am Gehäuse anschlagen.
Drehen Sie den Bohrer bei leichtem Druck
locker und schnell zwischen dem linken und
dem rechten Anschlag etwa 10-mal hin und
her (bei kleinen Bohrern etwa 5-mal).
Ziehen Sie den Bohrer etwas heraus, drehen
Sie ihn um 180° (horizontal) und führen ihn
wieder bis zum Schleifstein ein.
Wiederholen Sie den gesamten Vorgang gege-
benenfalls, bis beide Schneiden scharf sind.

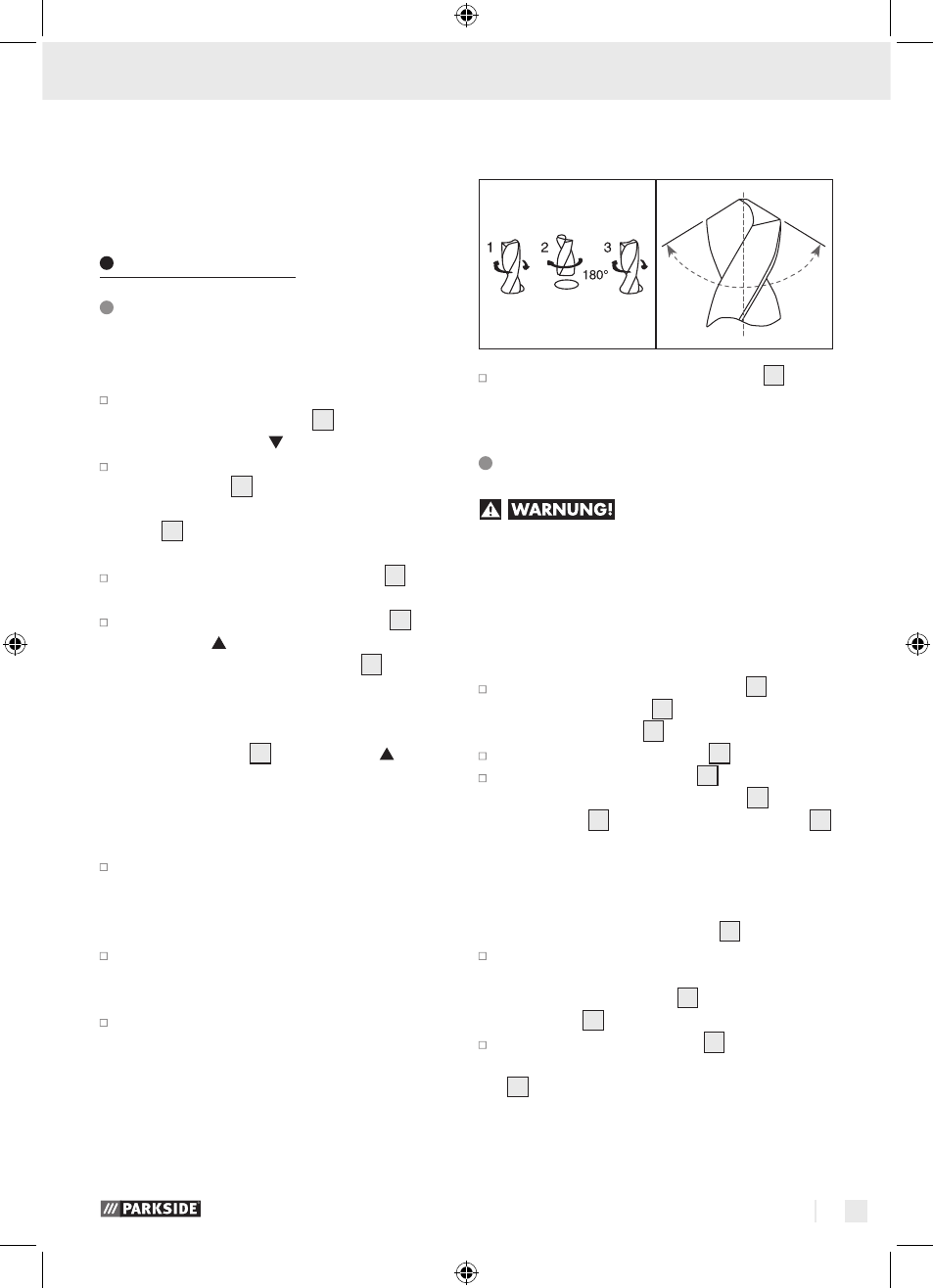

Führen Sie den Anschliff so aus, dass der Win-
kel zwischen Schneidkante und Querschneide
bei einem normalen Bohrer 130° beträgt.
Beide Schneidkanten (b) müssen den gleichen
Winkel zur Bohrachse (a) haben und gleich
lang sein, damit der Bohrer zentrisch läuft (siehe
nachfolgende Abbildungen).
(b) (b)
(a)
Drücken Sie den EIN- / AUS-Schalter 4 auf
Position „0“, um das Gerät auszuschalten.
Schleifstein auswechseln
VERLEtZUnGSGEFAHR!
Bevor Sie Arbeiten am Gerät durchführen, ziehen
Sie immer den Netzstecker aus der Steckdose.
Wechseln Sie den Schleifstein aus, wenn er abgenutzt
oder beschädigt ist (nachlassende, unregelmäßige
Schleifleistung, gebrochener Stein). Sie benötigen
für diesen Arbeitsschritt einen Kreuzschraubendreher.
Schrauben Sie die vier Schrauben 3 der Ab-
deckung Schleifstein 2 heraus und entnehmen
Sie die Abdeckung 2 , siehe auch Abb. A.
Nehmen Sie den Schleifstein 5 heraus.
Spannen Sie den Schleifstein 5 in einen Schraub-
stock. Lösen Sie die Verschraubung 7 , die den
Schleifstein 5 an der Schleifsteinhalterung 9
hält, mit Hilfe eines 22 mm Maulschlüssels, siehe
Abb. B.
HInWEIS! LInkSGEWInDE ZUM
ÖFFnEn nACH RECHtS DREHEn!
Entnehmen Sie den Metallring
8 .
Montieren Sie entsprechend den neuen Schleif-
stein mit der abgeflachten Kante nach unten an
der Schleifsteinhalterung
9 und setzen Sie den
Metallring 8 wieder ein.
Spannen Sie den Schleifstein 5 wieder in einen
Schraubstock und ziehen Sie die Verschraubung
7 mit Hilfe eines 22 mm Maulschlüssels wie-
der fest.
HInWEIS! LInkSGEWInDE ZUM
SCHLIESSEn nACH LInkS DREHEn!
