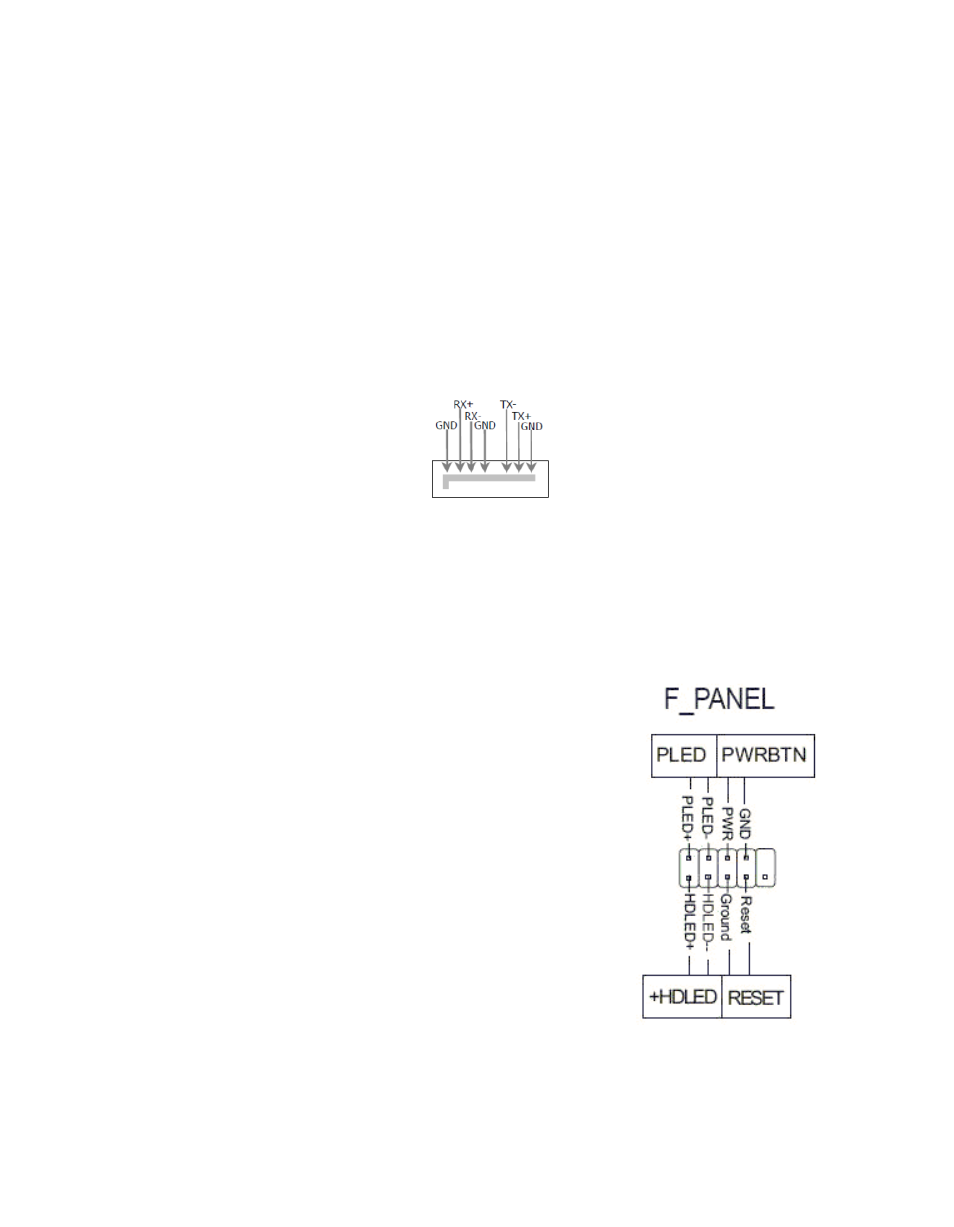

Verbindung der Seriellen ATA Anschlüsse
Der Serielle ATA II Anschluss wird zur Verbindung des Seriellen ATA II Gerätes mit dem Motherboard
benutzt. Diese Anschlüsse unterstützten den Anschluss der dünnen ATA II Kabel für primäre Speichergeräte.
Die verwendete Serielle ATA II Schnittstelle erlaubt Transferraten von bis zu 300MB/s.
Es gibt sechs interne (5) Serielle ATA Anschlüsse auf diesem Mainboard. Diese Anschlüsse sind so
ausgerichtet, dass sie nicht den Anschluss anderer Steckkarten behindern. Die Anschlüsse unterstützen RAID
0, RAID 1 , RAID 5 und RAID 10 Konfigurationen.
Anschluss der Frontleiste (F_PANEL)
Der Anschluss der Frontleiste ist ein gemeinsamer Anschluss und wird benutzt um folgende vier Kabel zu
verbinden.
 PLED
Anschluss des Strom LEDs der Frontleiste an diese 2 Stecker.
Das Stromkabel LEDs zeigt den Systemstatus an.
Es leuchtet auf wenn das System angeschaltet wird und erlischt
beim Ausschalten des Systems.
 PWRBTN
Anschluss des An-/Ausschalters des PC-Gehäuses an diese 2
Stecker. Die Betätigung des An-/Ausschalters fährt das System
hoch und runter.
 HDLED
Anschluss des Festplatten LEDs an diese 2 Stecker.
