www.desatech.com 123995-01C 10
Método de fijación a viga de pared
Para fijar el tornillo de montaje a la viga de pared
1. Perfore el orificio en el lugar marcado utili-
zando una broca de 9/64".
2. Introduzca el tornillo de montaje en la viga
de la pared.
3. Apriete el tornillo hasta dejar un espacio de
1.6 mm (1/16") (el grosor de una moneda)
entre la cabeza del tornillo y la pared.
Método de fijación al anclaje de la pared
Siga las instrucciones siguientes para poner
los tornillos de montaje en paredes huecas
(entre las vigas) o en paredes sólidas (de
concreto o mampostería).
1. Perfore orificios en los lugares marcados
utilizando una broca de 5/16". Para las
paredes sólidas (de concreto o mampos-
tería), perfore a una profundidad de por
lo menos 3.2 cm (1
1 /
4
").
2. Doble el anclaje de pared (consulte la
figura 6).
3. Inserte el anclaje de pared (las alas pri-
mero) en el orificio. Golpee suavemente
el anclaje para introducirlo en la pared.
4. Para paredes delgadas, de 1.3 cm (1/2")
o menos, inserte la llave roja en el anclaje
de pared. Empuje la llave roja hasta que
las alas del anclaje produzcan un chas-
quido al abrirse (consulte la figura 7).
IMPORTANTE: ¡no golpee la llave con un
martillo! Para paredes gruesas, de más de
1.3 cm (1/2") de ancho, o paredes sólidas,
no abra las alas.

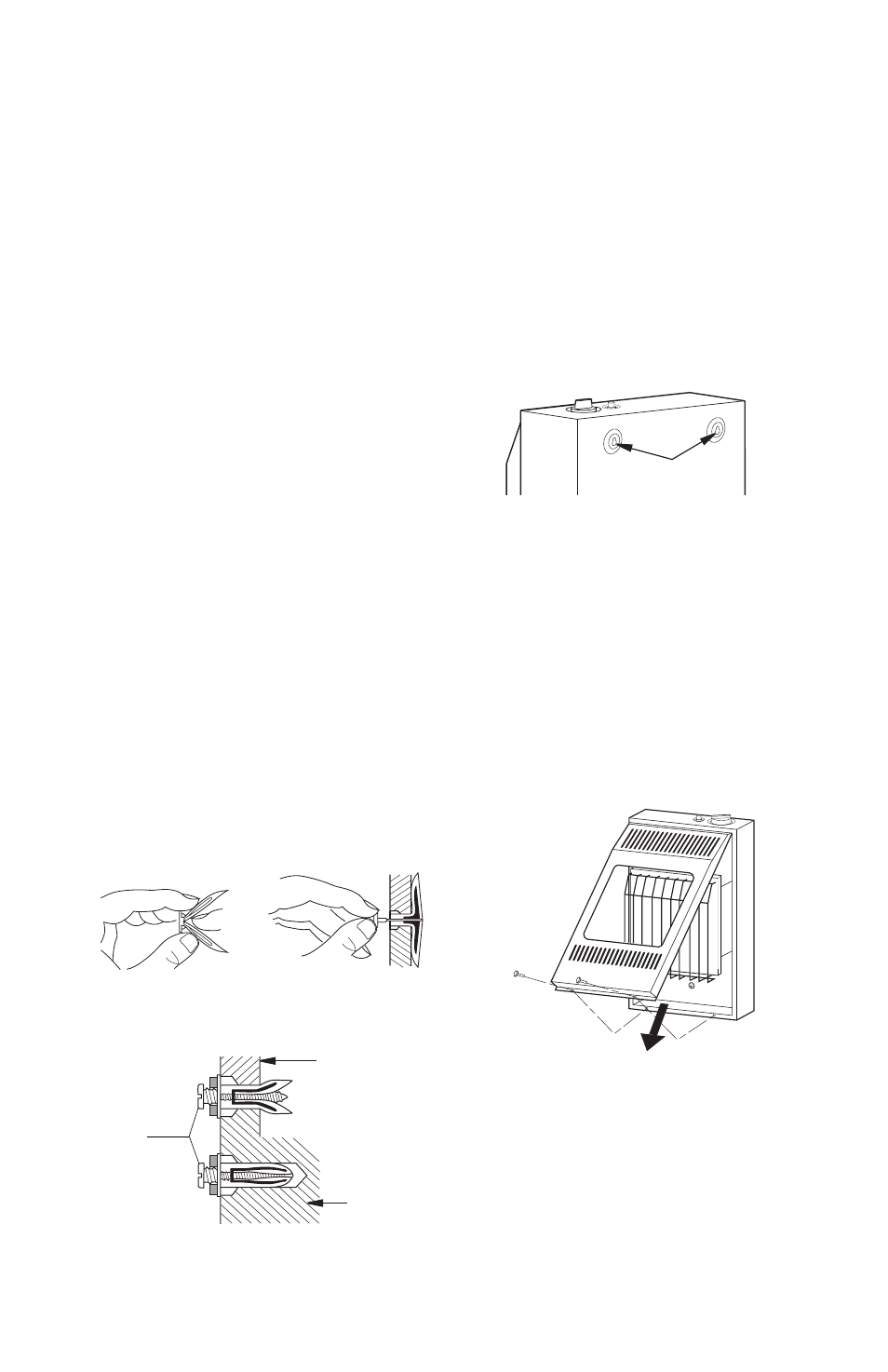

Figura 6 - Cómo
doblar el anclaje
Figura 7 - Cómo abrir
las alas del anclaje
para paredes delgadas
Figura 8 - Forma en que se aprietan los
anclajes
Pared delgada
o gruesa
(se ilustra la
pared gruesa)
Pared
sólida
Espacio
de 1.6 mm
(1/16")
Figura 9 - Ubicación de los agujeros de
chaveta en el panel posterior del calentador
Agujeros de chaveta
5. Apriete dos tornillos hasta dejar un espa-
cio de 1.6 mm (1/16") (el grosor de una
moneda) entre la cabeza del tornillo y la
pared (consulte la figura 8).
Colocación del calentador en los
tornillos de montaje
1. Localice las dos agujeros de chaveta ubi-
cados en el panel posterior del calentador
(consulte la figura 9).
2. Ponga las aberturas grandes de las
ranuras en las cabezas de los tornillos.
Deslice el calentador hacia abajo hasta
que los tornillos queden en la parte chica
de las ranuras.
Figura 10 - Desmontaje del panel
anterior del calentador
INSTALACIÓN
Continuación
Desmontaje del panel anterior del
calentador
1. Quite dos tornillos ubicados cerca de las
esquinas inferiores del panel anterior.
Consulte la figura 10.
2. Levántelo en línea sujetándolo de la rejilla
de resguardo hasta que tope. La rejilla
de protección se recorrerá hacia arriba
aproximadamente 6.4 mm (1/4").
3. Jale la parte inferior del panel anterior
hacia adelante y luego hacia abajo.
Instalación del tornillo de montaje inferior
1. Localice el orificio para montaje ubicado
en la parte inferior. Este orificio se en-
cuentra cerca de la parte inferior del panel
posterior del calentador (consulte la figura
11, página 11).
2. Marque la ubicación del tornillo en la
pared.
