Montage de la tête de coupe à fil – Dolmar MS-22C User Manual
Page 29
29

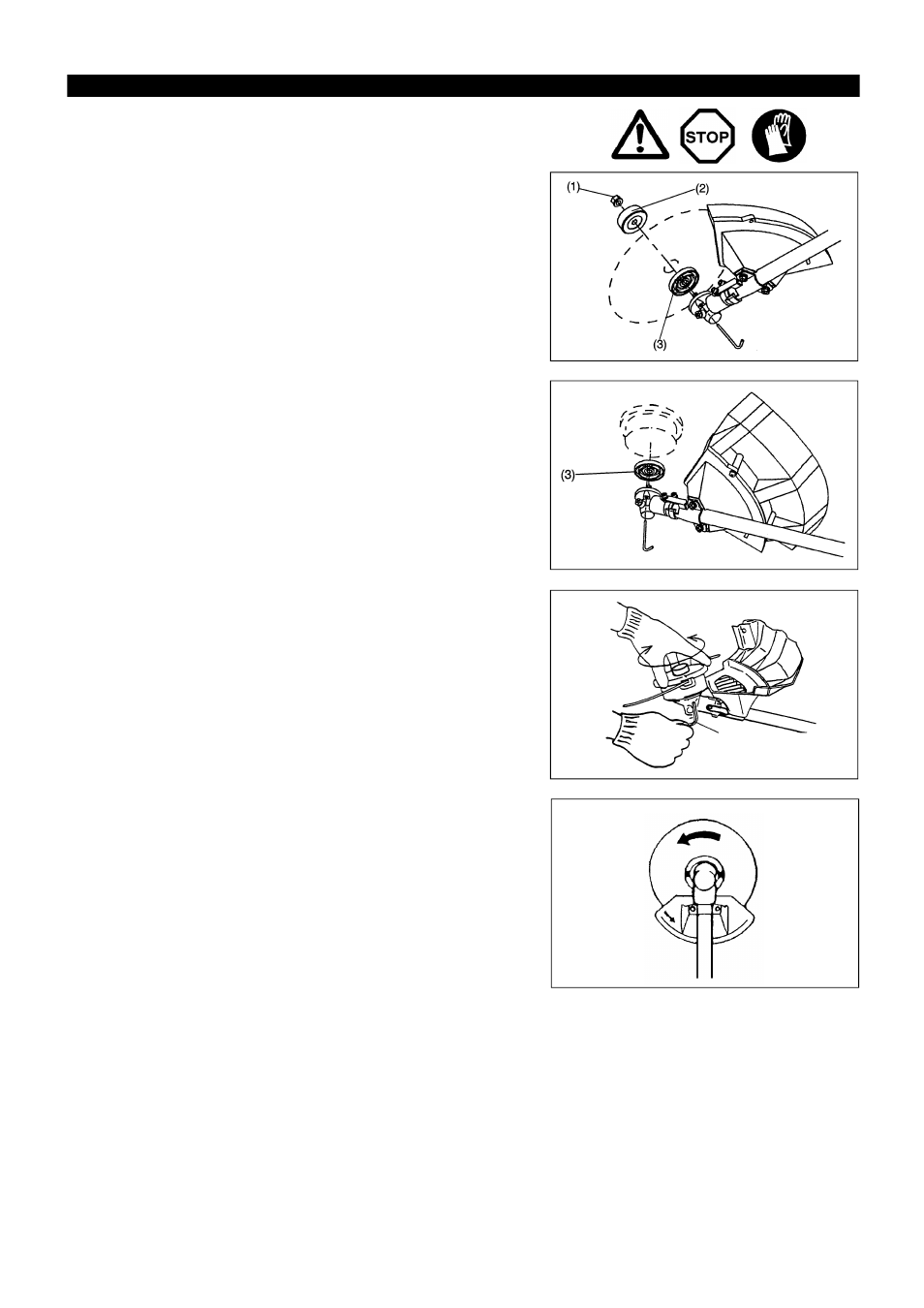

Retourner la machine afin de pouvoir placer facilement la tête de coupe à fil.
– Insérer la clé hexagonale dans le trou du carter de la boîte de vitesse et faire
effectuer une rotation à la rondelle d’accouplement (3) jusqu’à ce qu’elle soit
verrouillée au moyen de la clé hexagonale.
– Desserrer l’écrou (filetage à gauche) au moyen de la clй а tube puis refirer
l’écrou (1) et la rondelle de serrage (2).
REMARQUE: La rondelle de serrage (2) et l’écrou (1) ne sont pas
indispensables pour le montage de la tête de coupe à fil. La tête de coupe à fil
doit venir se placer sur la rondelle d’accouplement (3).
– Visser la tête de coupe sur l’arbre.
–S'assurer que le côté droit de la lame est bien tourné vers la gauche.
Clé hexagonale
Desserrer
Serrer
MONTAGE DE LA TÊTE DE COUPE À FIL
Rotation
