64
3. Fixer la charnière supérieure sur le côté opposé de la caisse
en insérant les vis jusqu'à la moitié seulement, de façon à
pouvoir réinstaller et aligner la porte du congélateur plus tard.
Réinstallation – Portes et charnières
IMPORTANT : Prévoir un support additionnel des portes pendant
le déplacement des charnières. La force d’attraction des aimants
des portes ne suffit pas à les maintenir en place.
Installation de la porte du réfrigérateur
1. Placer la rondelle sur le trou situé au sommet de la porte du
réfrigérateur.
2. Soulever la porte du réfrigérateur et la placer sur l'axe
inférieur de la charnière centrale puis faire reposer la porte
sur le support magnétique d'expédition pour que la porte soit
bien alignée.
REMARQUE : Si le support d'expédition est absent, la
distance entre le bas de la porte et le plancher doit être de
3,46" (8,8 cm).
3. Insérer l'axe de la charnière inférieure dans le bas de la porte
du réfrigérateur et fixer la charnière à la caisse. Ne pas serrer
complètement.
REMARQUE : Pour les modèles de 21 pi cu, installer à la fois
la charnière inférieure et le pied de nivellement.
4. Mesurer la distance entre le bas de la porte du réfrigérateur et
le plancher. Cette distance doit être d'environ 3 ¹⁄₂" (88 mm).
REMARQUE : Si nécessaire, desserrer la charnière inférieure
sans retirer les vis, ajuster la hauteur de la porte et serrer
complètement les vis.
Installation de la porte du congélateur
1. Placer la rondelle sur l'axe supérieur de la charnière centrale.
2. Placer la porte du congélateur sur l'axe supérieur de la
charnière centrale.
3. Insérer l'axe de la charnière supérieure dans le trou percé au
sommet de la porte du congélateur. Ne pas serrer
complètement les vis.
4. Aligner les portes de façon à ce que le bas de la porte du
congélateur soit parfaitement aligné avec le sommet de la
porte du réfrigérateur. Serrer toutes les vis.
REMARQUE : La distance entre les portes doit être d'environ
⁵⁄₈" (16 mm).
Étapes finales
1. Retirer la protection de chaque côté de la grille de la base.
Placer chaque protection du côté opposé.
REMARQUE : La protection la plus courte doit se trouver du
côté charnière de la grille de la base.
2. Aligner les attaches de la grille de la base avec les vis du bas
de la caisse. Pousser la grille de la base vers la caisse jusqu'à
ce qu'elle soit alignée avec celle-ci.
3. Brancher le réfrigérateur ou reconnecter la source de courant
électrique.
4. Réinitialiser les commandes. Voir “Utilisation des
commandes”.
5. Réinstaller l'ensemble des pièces amovibles dans les portes
et les aliments dans le réfrigérateur.

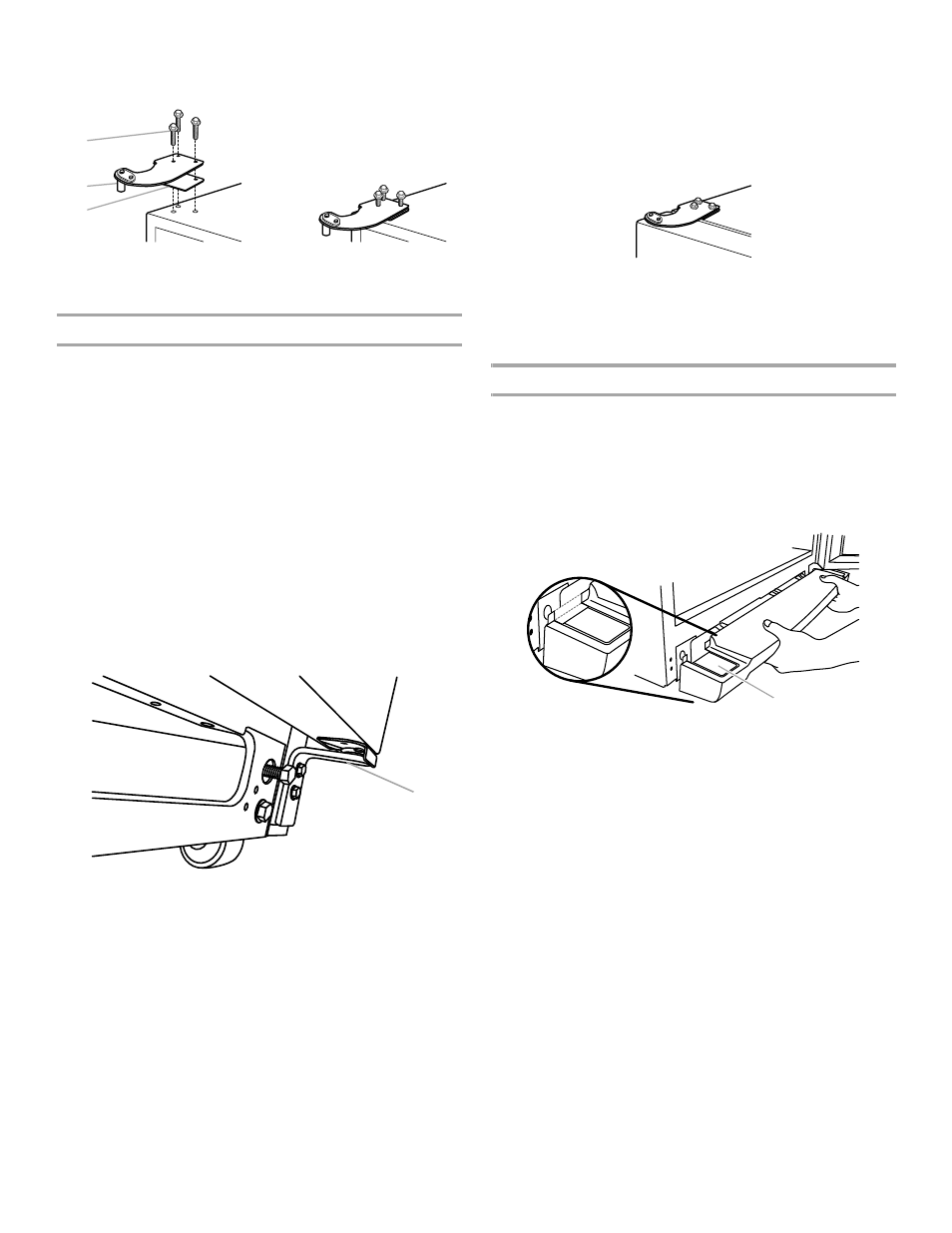

A. Vis de charnière à tête
hexagonale de ⁵⁄₁₆ "
B. Axe de charnière supérieure
C. Cale en plastique
A. Charnière inférieure
A
B
C
A
A. Protection
A
