59
IMPORTANT :
■ Toutes les installations doivent être conformes aux exigences
des codes locaux de plomberie.
■ Utiliser un tube en cuivre et vérifier s’il y a des fuites. Installer
les tubes en cuivre seulement à des endroits où la
température se maintient au-dessus du point de congélation.
Pression de l'eau
Une alimentation en eau froide avec une pression entre 30 et
120 lb/po
2 (207 et 827 kPa) est nécessaire pour faire fonctionner
le distributeur d'eau et la machine à glaçons. Si vous avez des
questions au sujet de la pression de votre eau, appeler un
plombier qualifié agréé.
Alimentation en eau par osmose inverse
IMPORTANT : La pression de l'alimentation en eau entre le
système d'osmose inverse et la valve d'arrivée d'eau du
réfrigérateur doit être entre 30 et 120 lb/po² (207 et 827 kPa).
Si un système de purification de l'eau par osmose inverse est
raccordé à votre alimentation en eau froide, la pression de l'eau
au système doit être d'un minimum de 40 à 60 lb/po² (276 à
414 kPa).
Si la pression de l'eau au système d'osmose inverse est
inférieure à 40 à 60 lb/po
2 (276 à 414 kPa) :
■ Vérifier si le filtre à sédiments du système d'osmose inverse
est bloqué et le remplacer si nécessaire.
■ Laisser le réservoir du système d'osmose inverse se remplir
après une utilisation intense.
Si vous avez des questions au sujet de la pression de votre eau,
appeler un plombier qualifié agréé.
Raccordement de la
canalisation d'eau
Lire toutes les instructions avant de commencer.
IMPORTANT : Si on doit mettre le réfrigérateur sous tension
avant qu’il soit raccordé à la canalisation d’eau, placer la
commande de la machine à glaçons à la position OFF (arrêt).
Raccordement à une canalisation d’eau
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. FERMER le robinet principal d’arrivée d’eau. OUVRIR le
robinet de puisage le plus proche pendant une période
suffisante pour que la canalisation d’eau se vide.
3. Trouver une canalisation d’eau froide verticale de
¹⁄₂" à 1¹⁄₄" (1,25 cm à 3,18 cm) près du réfrigérateur.
IMPORTANT :
■ Assurez-vous qu'il s'agit d'un conduit d'eau froide.
■ Un conduit horizontal fonctionnera, mais percer par le
dessus de la canalisation et non pas par le dessous.
Ainsi, l’eau ne risquera pas d’arroser la perceuse. Ceci
empêche également les sédiments qu’on trouve
normalement dans l’eau de s’accumuler dans le robinet.
4. Pour déterminer la longueur du tube en cuivre, il faut mesurer
la distance entre le point de connexion inférieur gauche à
l’arrière du réfrigérateur et la canalisation d'eau. Ajouter une
longueur de 7 pi (2,1 m) pour permettre le déplacement du
réfrigérateur pour le nettoyage. Utiliser un tube en cuivre de
¹⁄₄" (6,35 mm) de diamètre extérieur. Veiller à ce que le tube
soit coupé d’équerre aux deux extrémités.
5. À l’aide d’une perceuse sans fil, percer un trou de ¹⁄₄" dans le
tuyau de canalisation d’eau froide choisi.
6. Fixer le robinet d’arrêt sur la canalisation d’eau froide avec la
bride de tuyau. Vérifier que le raccord de sortie du robinet est
bien engagé dans le trou de
¹⁄₄" percé dans la canalisation et
que la rondelle d’étanchéité est placée sous la bride de
tuyau. Serrer l’écrou de serrage. Serrer lentement et
uniformément les vis de la bride de tuyau afin que la rondelle
forme une jonction étanche. Ne pas serrer excessivement car
ceci pourrait provoquer l’écrasement du tube en cuivre.
7. Enfiler l’écrou et la bague de compression du raccord sur le
tube en cuivre comme on le voit sur l’illustration. Insérer
l’extrémité du tube tout droit et aussi loin que possible dans
l’ouverture de sortie du robinet. Visser l’écrou de
compression sur l'ouverture de sortie avec une clé à molette.
Ne pas serrer excessivement.
8. Placer le bout libre du tube dans un contenant ou évier et
OUVRIR le robinet principal d’arrivée d’eau et laisser l’eau
s’écouler par le tube jusqu’à ce que l’eau soit limpide.
FERMER le robinet principal d’arrivée d’eau. Enrouler le tube
en cuivre en spirale.
Raccordement au réfrigérateur
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Connecter le tube en cuivre au robinet d'arrivée d’eau en
utilisant un écrou et une bague de compression tel qu’illustré.
Serrer l’écrou de compression. Ne pas serrer excessivement.
3. Utiliser la bride du tube à l'arrière du réfrigérateur pour fixer le
tube au réfrigérateur tel qu'illustré. Ceci aide à éviter
d'endommager le tube lorsque le réfrigérateur est poussé
contre le mur.
4. OUVRIR le robinet d’arrêt.
5. Inspecter pour rechercher les fuites. Serrer tous les raccords
(y compris les raccordements de la valve d’entrée d’eau) ou
les écrous qui coulent.
6. La machine à glaçons est équipée d’un filtre à eau incorporé.
Si la qualité de l’eau distribuée localement nécessite un
deuxième filtre à eau, l'installer dans la canalisation d'eau de
¹⁄₄" (6,35 mm) à l'une ou l'autre extrémité de la canalisation.
On peut obtenir un tel filtre à eau chez le marchand
d’appareils électroménagers le plus proche.

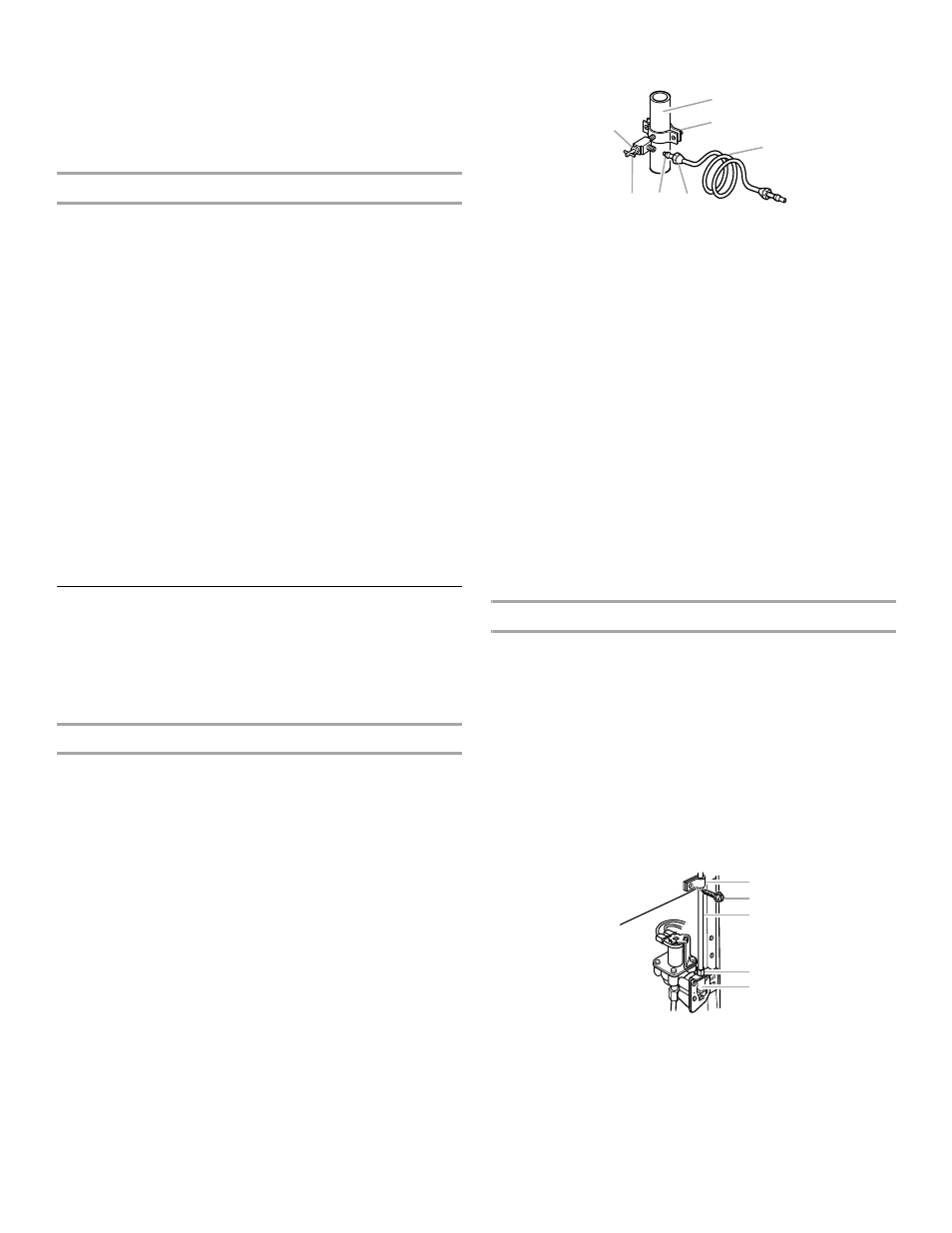

A. Canalisation d’eau froide
B. Bride de tuyau
C. Tube en cuivre
D. Écrou de compression
E. Bague de compression
F. Robinet d’arrêt
G. Écrou de serrage
A. Bride du tube
B. Vis de bride de tube
C. Tube en cuivre
D. Écrou de compression
E. Valve d'entrée d'eau
A
B
C
D E F
G
A
C
B
D
E
