7. Abaisser la porte du réfrigérateur par rapport à la charnière
centrale.
8. Retirer la rondelle du bas de l'axe de charnière centrale.
9. À l'aide d'une clé à douille hexagonale, retirer les trois vis de
la charnière centrale puis retirer la charnière. La mettre de
côté.
Inversion du sens d'ouverture des portes et d'installation
des charnières (facultatif)
IMPORTANT :
Votre réfrigérateur peut comporter soit des poignées arquées,
soit des poignées façonnées dans la porte. Si votre modèle
comporte des poignées arquées, ne pas tenir compte des
instructions relatives au déplacement des poignées au côté
opposé.
■ Voir les illustrations complètes plus loin dans les présentes
instructions.
Inversion du sens d'installation de la charnière centrale
1. Retirer les trois vis (assorties au revêtement extérieur) du côté
de la poignée et les placer dans les trous laissés lors du
retrait des vis de charnières.
2. À l'aide des trois vis de charnière à tête hexagonale de ⁵⁄₁₆"
retirées à l'étape 9, insérer deux vis à moitié dans les trous en
laissant suffisamment d'espace pour insérer la charnière
centrale.
3. Faire glisser la charnière centrale de droite à gauche sur les
vis, insérer la troisième vis et serrer complètement toutes les
vis.
REMARQUE : S'assurer que les rondelles sont bien installées
sur les axes supérieurs et inférieurs de la charnière centrale.
Inversion du sens d'ouverture de la porte du congélateur
1. Enlever les trois bouchons d’obturation du sommet de la
caisse et les placer dans les trous de charnière du côté
opposé.
2. Retirer les deux vis du bas de la poignée de porte du
congélateur.

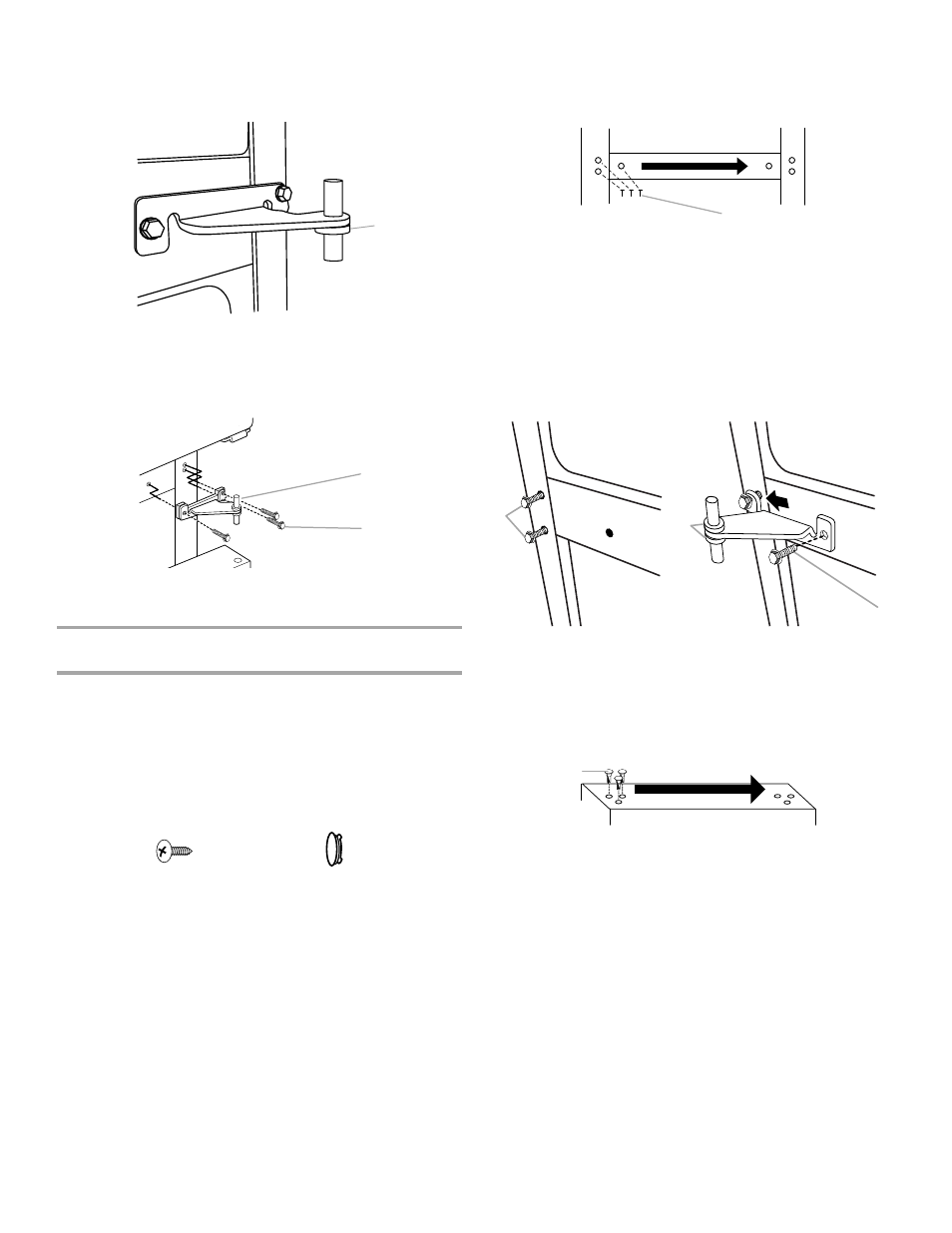

A. Rondelle
A. Charnière centrale
B. Vis de charnière à tête hexagonale de
⁵⁄₁₆ "
A
A
B
Vis de poignée
à tête ronde
Bouchon obturateur
de la vis de poignée
de porte
A. Vis assorties au revêtement extérieur
A. Vis de charnière à tête hexagonale de ⁵⁄₁₆ "
B. Rondelles
A
A
A
B
A
