FIREPLACE INSTALLATION
Continued
3. Activate the remote handset battery by removing the insulating
tab on the back of the handset (see Figure 46). The battery is
included pre-installed.
4. Once the battery is activated the unit is ready to use.
5. Close lower louver panel.

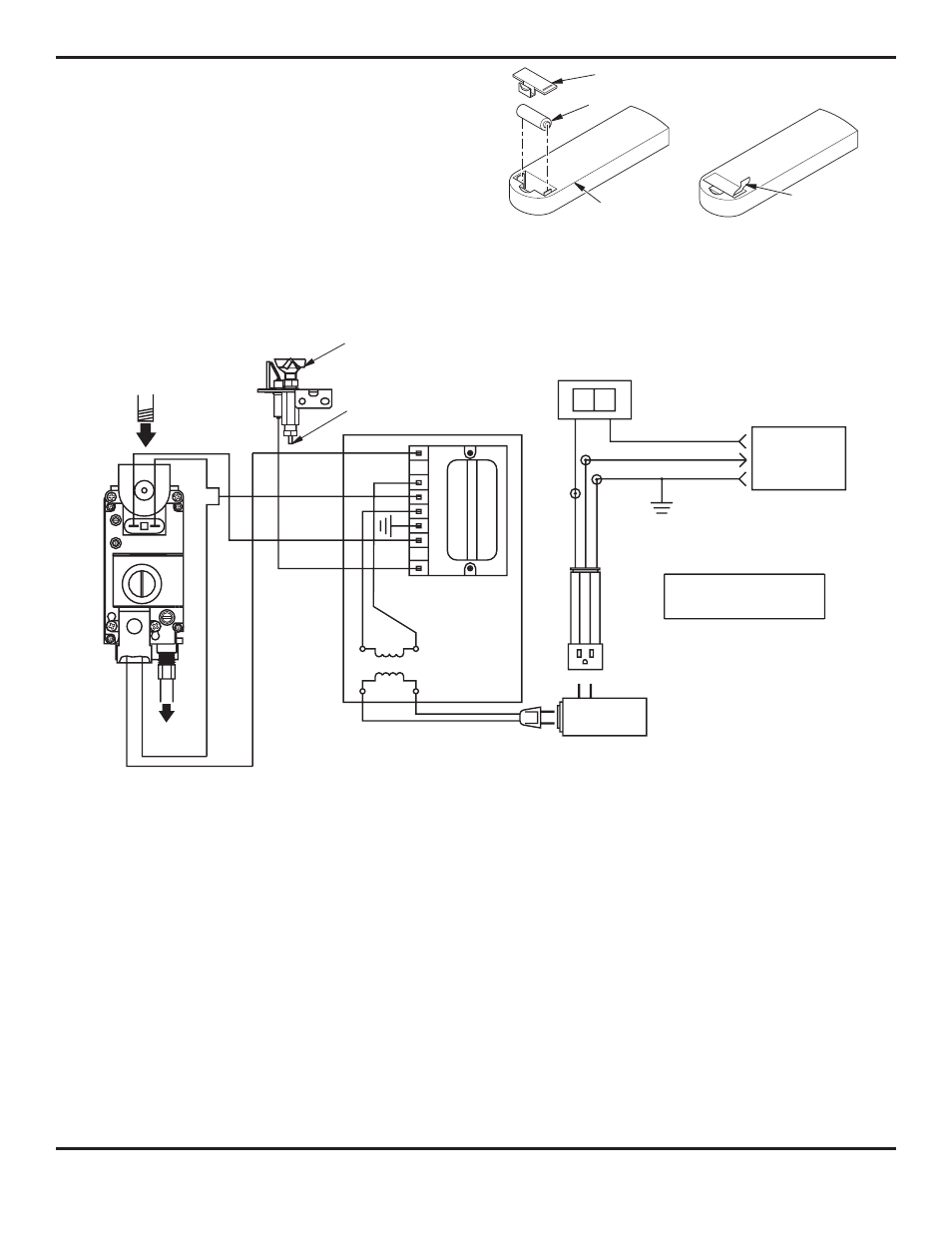

Figure 46 - Installing Battery into Back of Handset
Pull to Remove
Insulation Tab
Battery Cover
12 Volt Battery
Back of
Handset
Robertshaw
MODEL
SP745 IGNITION CONTROL
STEP DOWN
TRANSFORMER
PV
GN
D
PV/MV
TR
MV
TH
IG
N
EV2
INCOMING MAIN
GAS SUPPLY
EV1
GAS LINE TO
BURNER
24V AC
120V AC
INCOMING
120V AC
(FUSE BOX
OR BREAKER)
OFF
ON
(SUPPLIED)
WALL SWITCH
GREEN
BLACK
WHITE
120v, 60Hz, 0.7A
ELECTRICAL RATING:
BLACK
WHITE
GREEN
OPTIONAL
REMOTE
CONTROL
WIRING DIAGRAM
Pilot Gas
Line
Pilot
Burner
