9

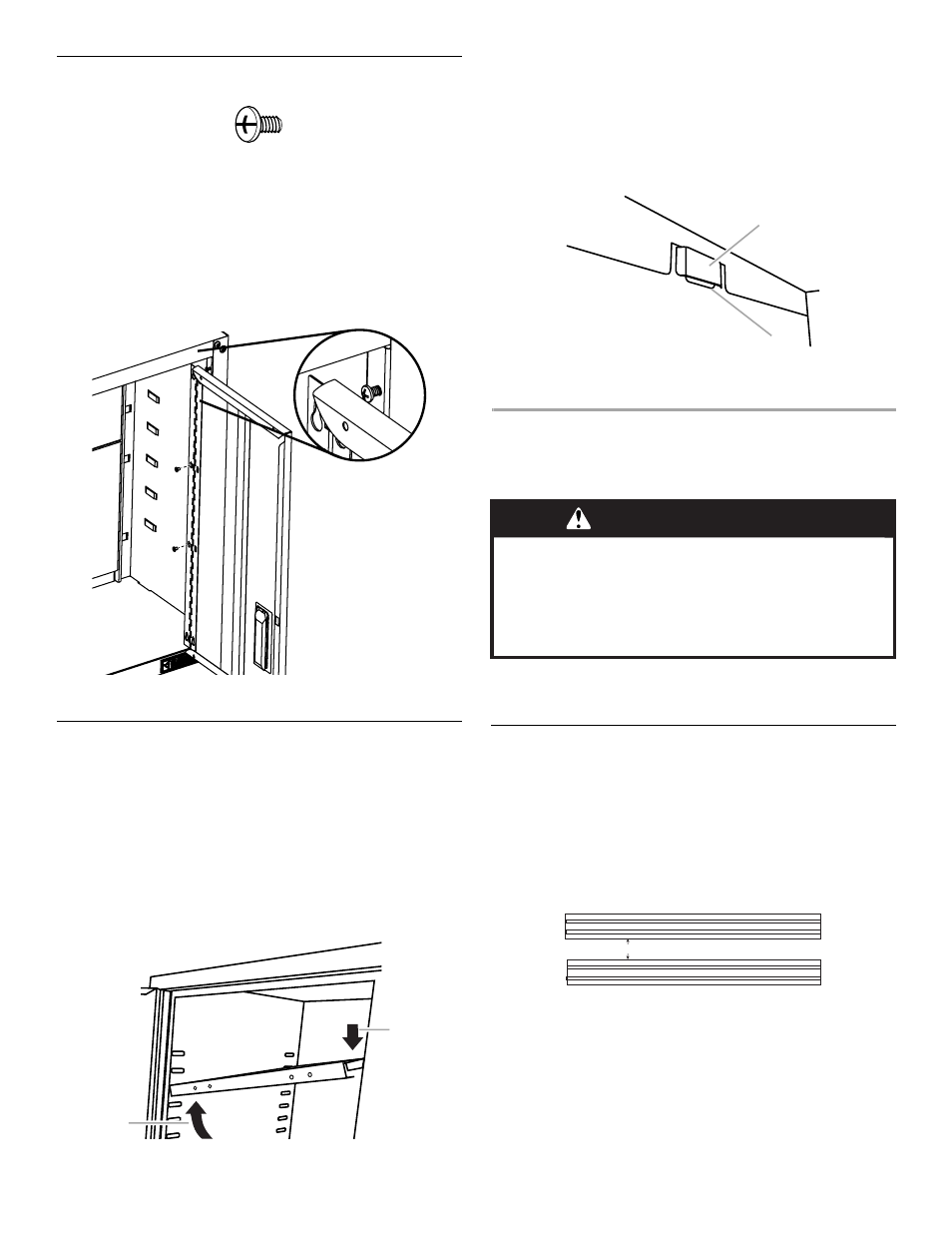

Instalación de las puertas
Las bisagras de la puerta se han diseñado con bocallaves en la parte
superior e inferior, de modo que la puerta cuelge en el armario
mientras usted coloca los tornillos.
1.
Empiece colocando tornillos Phillips (F3c) en los orificios en la
parte superior e inferior, en cada lado del armario.
2. Cuelgue la puerta del lado derecho (P7) de los tornillos
superiores e inferiores y apriételos a mano.
3. Inserte los dos tornillos del medio en el armario, a través de la
bisagra de la puerta, y apriételos a mano.
4. Repita los pasos 2 y 3 para fijar la puerta izquierda (P8).
5. Alinee las puertas y apriete los tornillos por completo.
Instalación de los estantes
Planifique la altura de los estantes e instálelos comenzando desde la
parte inferior. Las placas de enganche de metal sostienen los
estantes en las paredes laterales del armario.
1.
Determine la ubicación de los estantes (P6 y P6m).
2. Coloque el estante (P6) en el armario, de modo que el borde
largo con los orificios esté mirando hacia el frente del armario.
3. Incline el estante de manera que quede un extremo más alto que
el otro, como se muestra.
4. Repita Pasos 2 y 3 para el otro estante (P6m) con imán.
NOTA: El extremo más alto del estante debe estar directamente
por arriba de la placa de enganche del armario, a la altura
deseada.
5. Empuje el borde del estante hacia abajo, de modo que las
lengüetas del estante entren en las placas de enganche.
6. Levante el borde inferior del estante de manera que esté por
arriba de la curva cerrada deseada, y empuje el estante hacia
abajo, en su lugar.
NOTA: Asegúrese de que las lengüetas del estante estén
colocadas detrás de todas las placas de enganche del armario,
como se muestra.
7. Repita los pasos 2 a 5 para instalar el otro estante.
INSTRUCCIONES DE
INSTALACIÓN
IMPORTANTE: Decida si va a instalar el armario sobre los paneles
Gladiator
® GearWall ® , los canales GearTrack ® o sobre una pared
estándar.
Instale el armario a los paneles GearWall ®
o a los canales GearTrack ®
IMPORTANTE:
■ Asegúrese de que los paneles GearWall ® o los canales
GearTrack ® estén instalados con tornillos de montaje en cada
ranura y en cada ubicación de los pies derechos, con una
distancia máxima horizontal de 24" (60,96 cm) entre los tornillos.
■ Si va a instalar el armario con el canal GearTrack ® , deberá
instalarse un segundo canal 18" por debajo de la parte inferior
del canal de soporte de manera que el armario cuelgue nivelado.
F3c
Tornillo Phillips (8)
A. Empuje hacia abajo.
B. Levante.
P7
P3
P1
P2
P4
P5
A
B
A. Placa de enganche del armario
B. Lengüeta del estante
A
B
ADVERTENCIA
Peligro de Peso Excesivo
Use dos o más personas para mover, ensamblar o
instalar el armario.
No seguir esta instrucción puede ocasionar una
lesión en la espalda u otro tipo de lesiones.
18" (46 cm)
