13

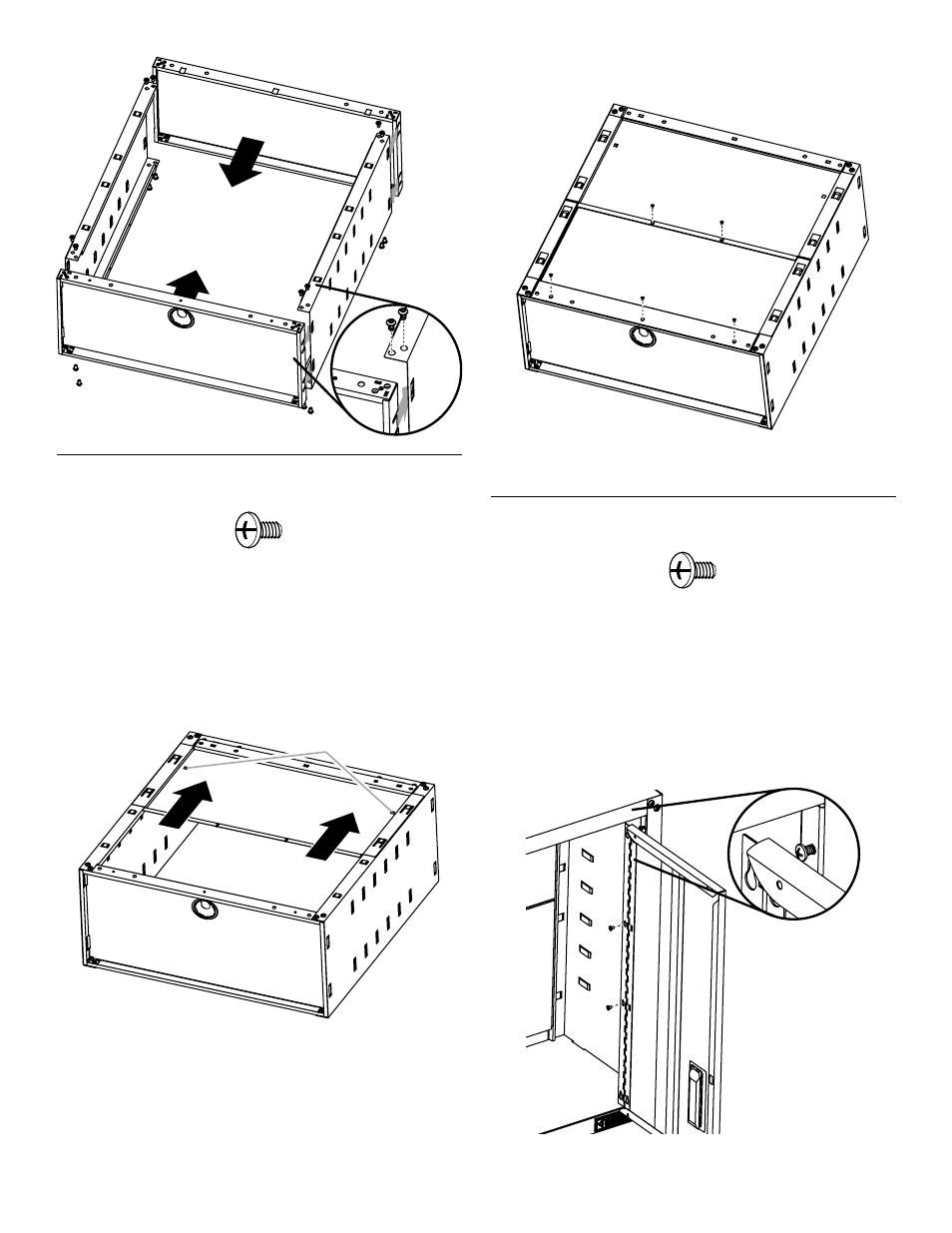

Fixation des panneaux arrière
1. Aligner les sept onglets dans le panneau supérieur arrière (P4)
avec les pattes dans le sommet (P2) et les côtés (P1) de
l'armoire.
2. Faire glisser le panneau supérieur arrière (P4) vers le sommet de
l'armoire (P2) jusqu'à ce que le panneau arrière soit fermement
fixé en place.
REMARQUE : S'assurer que chaque onglet est complètement
inséré derrière la patte tel qu'illustré.
3. Aligner les quatre onglets latéraux sur le panneau inférieur arrière
(P5) avec les trous dans les côtés de l'armoire.
4. Faire glisser le panneau inférieur arrière vers le haut jusqu'à ce
que le sommet du panneau inférieur se trouve sous le panneau
supérieur arrière (P4).
REMARQUE : Le panneau supérieur arrière sera légèrement en
chevauchement sur le panneau inférieur arrière.
5. À l'aide de vis Phillips (F3c), fixer le panneau supérieur
arrière (P4) au panneau inférieur arrière (P5) et le panneau
inférieur arrière au fond de l'armoire (P3).
6. Serrer complètement toutes les vis du panneau arrière.
7. En commençant par l'avant de l'armoire et à l'aide d'une clé à
tête hexagonale (fournie), serrer complètement toutes les vis.
Installation des portes
Les charnières de porte sont conçues avec les trous allongés en haut
et en bas de façon à ce que la porte soit suspendue à l'armoire
pendant que l'on serre les vis.
1.
Engager les vis Phillips (F3c) dans les trous supérieurs et
inférieurs de chaque côté de l'armoire.
2. Suspendre la porte de droite (P7) aux vis supérieures et
inférieures puis serrer à la main.
3. Insérer les deux vis du milieu dans la charnière de porte, dans
l'armoire, puis serrer à la main.
4. Répéter les étapes 2 et 3 pour installer la porte de gauche (P8).
5. Aligner les portes et serrer complètement les vis.
F3c
Vis Phillips (5)
A. Trous pour la pose de la bride de montage
P1
P2
P3
P1
P1
P3
P3
P1
P4
P1
A
F3c
Vis Phillips (8)
P4
P5
P1
P3
P7
P3
P1
P2
P4
P5
