12
SÉCURITÉ DE L’ARMOIRE
INSTRUCTIONS D’ASSEMBLAGE
Spécifications d’utilisation de l’armoire
■ Le produit est conçu pour l'utilisation dans un garage.
■ Charge maximale de 40 lb (18 kg) par étagère.
■ Charge maximale de 150 lb (68 kg) pour l’armoire.
Déballage des composants de l'armoire
1. Retirer le contenu; vérifier la présence de tous les composants.
Le contenu comprend une clé à tête hexagonale ainsi que les
pièces et attaches de fixation illustrées dans la section “Pièces”.
2. Éliminer/recycler les matériaux d'emballage.
Assemblage du châssis de l'armoire
Rassembler les outils nécessaires avant de commencer l’installation.
Outillage nécessaire :
Outils fournis :
IMPORTANT :
■ La participation de deux personnes peut être nécessaire pour
l'assemblage.
■ Le dessus de l'armoire (P2) est volontairement conçu de manière
à ce que, lorsqu'il est en position correcte, les onglets ne
conviennent qu'aux pattes latérales. Si les onglets du dessus de
l'armoire ne correspondent pas aux pattes sur le panneau latéral
(P1), tourner le dessus de l'armoire dans l'autre sens.

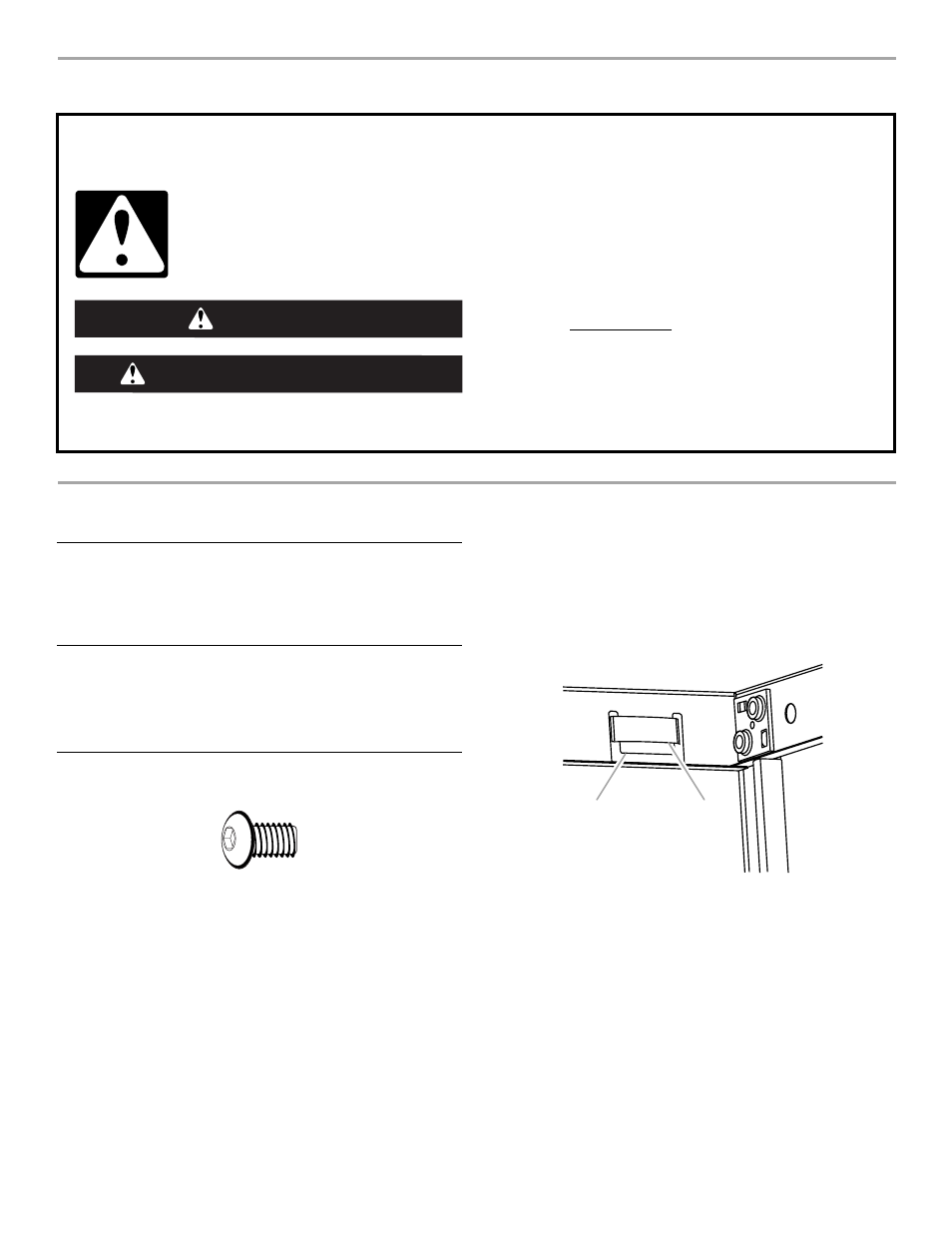

1. Placer un panneau latéral (P1) sur une surface ferme plane de
façon à ce que la rive comportant des pattes soit orientée vers le
haut.
2. Aligner les onglets dans le dessus de l'armoire (P2) avec les
pattes dans le côté de l'armoire (P1). Insérer le dessus de
l'armoire entre les rives du panneau latéral.
REMARQUE : S'assurer que chaque onglet est complètement
inséré derrière la patte.
3. Aligner les deux trous à chaque angle. À l'aide de vis à tête
hexagonale (F1), fixer le panneau latéral (P1) au sommet (P2) tel
qu'illustré. Ne pas serrer complètement.
4. Répéter les étapes 2 et 3 pour l'autre côté de l'armoire (P1).
5. Avec le côté lisse orienté vers l'intérieur de l'armoire, aligner les
quatre onglets au fond de l'armoire (P3) avec les pattes dans les
côtés de l'armoire (P1). Faire glisser le fond de l'armoire entre les
rives des panneaux latéraux.
REMARQUE : S'assurer que chaque onglet est complètement
inséré derrière la patte.
6. Aligner les deux trous à chaque angle. À l'aide de vis à tête
hexagonale (F1), fixer les panneaux latéraux (P1) au fond (P3) tel
qu'illustré. Ne pas serrer complètement.
Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
Votre sécurité et celle des autres est très importante.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.
AVERTISSEMENT
DANGER
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous
et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou
“AVERTISSEMENT”. Ces mots signifient :
F1
F1 Vis à tête hexagonale de ⁵⁄₁₆" (16)
■ Clé de
¹⁄₂"
■ Tournevis Phillips
■ Clé à tête hexagonale
A. Onglet
B. Patte
P2
P1
A B
P2
