Página 54

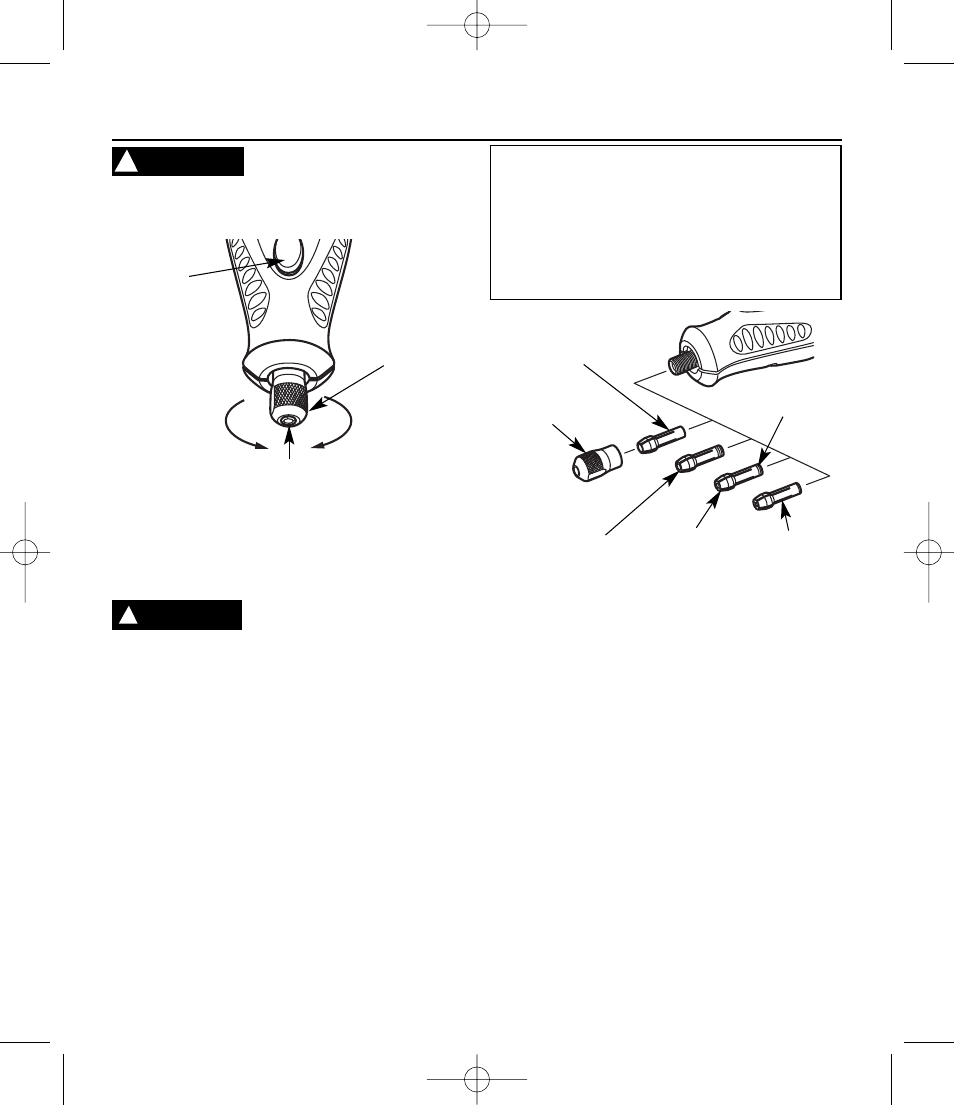

TUERCA DEL PORTAHERRAMIENTA — Para aflojarlo, opri-
ma primero el botón de fijación del eje y gire el tuerca del
portaherramienta a mano hasta que el cierre acople el eje,
impidiendo así toda rotación posterior.
No acople el cierre mientras la
herramienta esté en marcha.
Con el cierre del eje acoplado, afloje la tuerca del portaherra-
mienta a mano. Cambie accesorios introduciendo el nuevo
accesorio en el portaherramienta hasta donde se pueda para
minimizar el descentramiento y el desequilibrio. Con el
cierre del eje acoplado, apriete la tuerca del porta-
herramienta con los dedos hasta que el portaherramienta
agarre el cuerpo del accesorio. Evite apretar
excesivamente la tuerca del portaherramienta cuando no
haya una broca introducida.
PORTAHERRAMIENTAS — Hay portaherramientas de cua-
tro tamaños distintos (vea la ilustración) disponibles para la
herramienta giratoria sin cordón con objeto de acomodar
diferentes tamaños de cuerpo. Para instalar un porta-
herramienta distinto, saque la tuerca del portaherramienta y
quite el portaherramienta viejo. Introduzca el extremo no
ranurado del portaherramienta en el agujero que se en-
cuentra al final del eje de la herramienta. Vuelva a colocar la
tuerca del portaherramienta en el eje. Utilice siempre el
portaherramienta que corresponda al tamaño del cuerpo
del accesorio que usted piensa utilizar. Nunca intente
introducir a la fuerza en un portaherramienta un cuerpo de
diámetro más grande que el que pueda aceptar dicho
portaherramienta.
EQUILIBRADO DE ACCESORIOS — Para realizar trabajo de
precisión es importante que todos los accesorios se
encuentren bien equilibrados (de manera muy parecida a las
gomas de su automóvil). Para nivelar o equilibrar un
accesorio, afloje ligeramente la tuerca del portaherramienta
y haga girar el accesorio o el portaherramienta 1/4 de vuelta.
Vuelva a apretar la tuerca del portaherramienta y ponga en
marcha la herramienta giratoria sin cordón. El sonido y la
sensación del accesorio deberán permitirle saber si éste está
funcionando de manera equilibrada. Siga realizando ajustes
de esta manera hasta lograr el mejor equilibrio. Para
mantener equilibradas las fresas abrasivas, antes de cada
utilización, con la fresa fijada de manera segura en el
portaherramienta, encienda la herramienta giratoria sin
cordón y haga funcionar la piedra de reacondicionamiento
415 apoyándola ligeramente contra la fresa que gira. Esto
quita las partes que sobresalen y nivela la fresa para que ésta
quede bien equilibrada.
Ensamblaje
CUADRO DE IDENTIFICACION DE PORTAHERRAMIEN-
TAS — Los tamaños de portaherramienta se pueden
identificar por medio de las anillas que se encuentran en
el extremo posterior del portaherramienta.
El portaherramienta de 0,8 mm tiene (1) anilla.
El portaherramienta de 1,6 mm tiene (2) anillas.
El portaherramienta de 2,4 mm tiene (3) anillas.
El portaherramienta de 3,2 mm no tiene anillas.
PRECAUCION !
BOTON DE
FIJACION
DEL EJE
PARA
AFLOJAR
PARA
APRETAR
TUERCA DEL
PORTAHERRAMIENTA
PORTAHERRAMIENTA
ASEGURESE SIEMPRE DE QUE LA
HERRAMIENTA ESTE EN LA POSI-
CION “0” ANTES DE CAMBIAR ACCESORIOS, CAMBIAR
PORTAHERRAMIENTAS O REALIZAR SERVICIO DE AJUS-
TES Y REPARACIONES DE LA HERRAMIENTA GIRATORIA
SIN CORDON.
ADVERTENCIA !
TUERCA DEL
PORTAHERRAMIENTA
ANILLAS DE
IDENTIFICACION
PORTA-
HERRAMIENTA
480 DE 3,2 mm
PORTA-
HERRAMIENTA
481 DE 2,4 mm
PORTA-
HERRAMIENTA
482 DE 1,6 mm
PORTA-
HERRAMIENTA
483 DE 0,8 mm
(El portaherramienta de 3,2 mm se incluye
con la herramienta)
