4
ESP
AÑOL

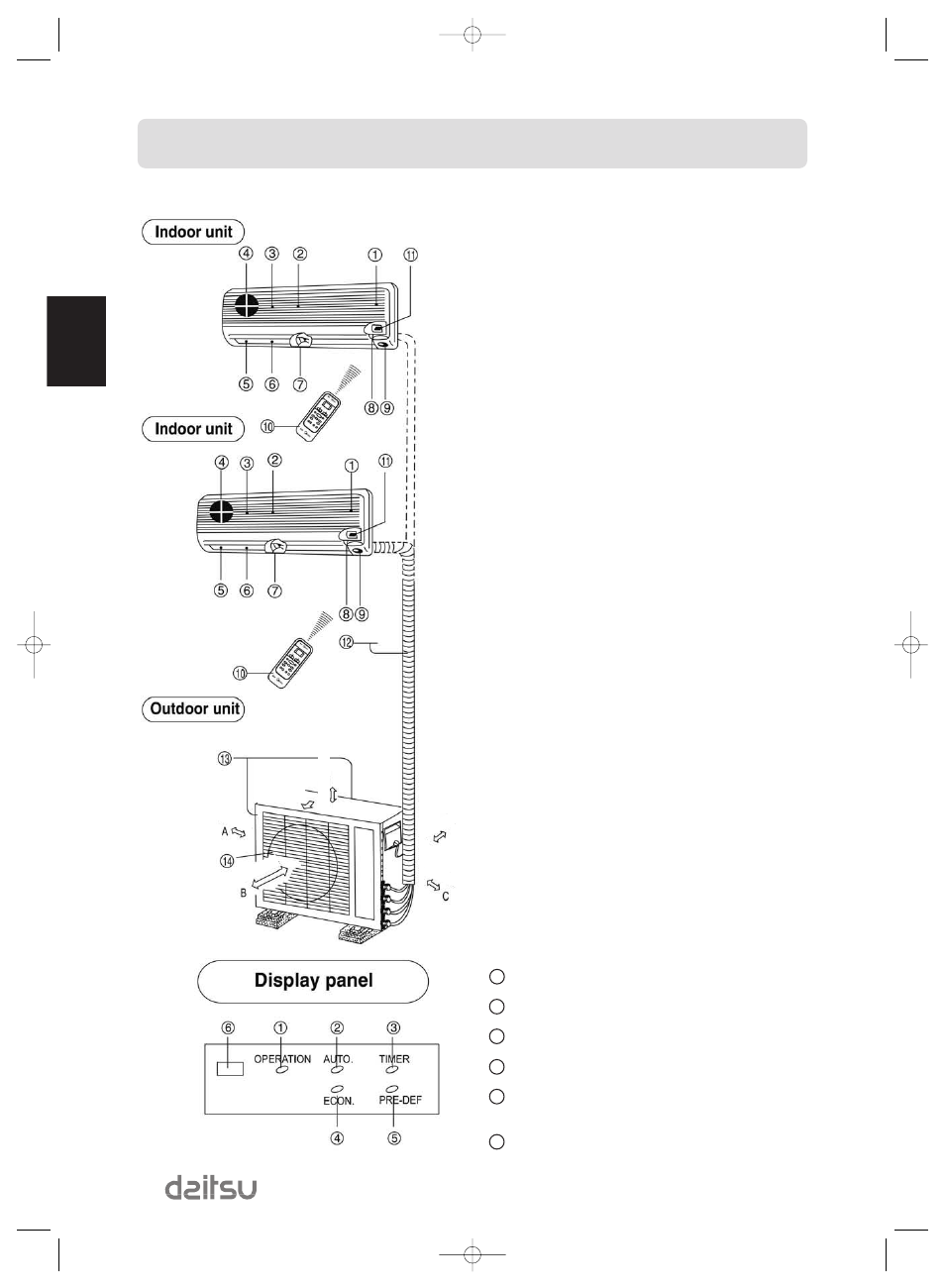

NOMBRE DE LAS PIEZAS
Unidad interior
1- Sensor de temperatura ambiente.
2- Panel frontal.
3- Entrada de aire.
4- Filtro de aire.
5- Salida de aire.
6- Rejilla de flujo de aire vertical.
7- Rejilla de flujo de aire horizontal.
8- Panel de visualización.
9- Receptor de señal de infrarrojos.
10- Telemando.
11- Panel de control.
Unidad exterior
12- Manguera de drenaje, tubo de conexión
del refrigerante y cableado eléctrico.
13- Entrada de aire (lateral y trasera).
14- Salida de aire.
Panel de visualización
Las condiciones de funcionamiento se indican a
continuación:
1 Lámpara de funcionamiento
2 Piloto modo automático
3 Piloto del temporizador
4 Piloto modo económico
5 Piloto pre-desescarche
(no se incluye en el modelo 'sólo refrigeración')
6 Receptor de señal de infrarrojos
Más de 10 cm
Más de 60 cm
Más de 100 cm
Más de 60 cm
Salida
de aire
Más de 4.5 cm
