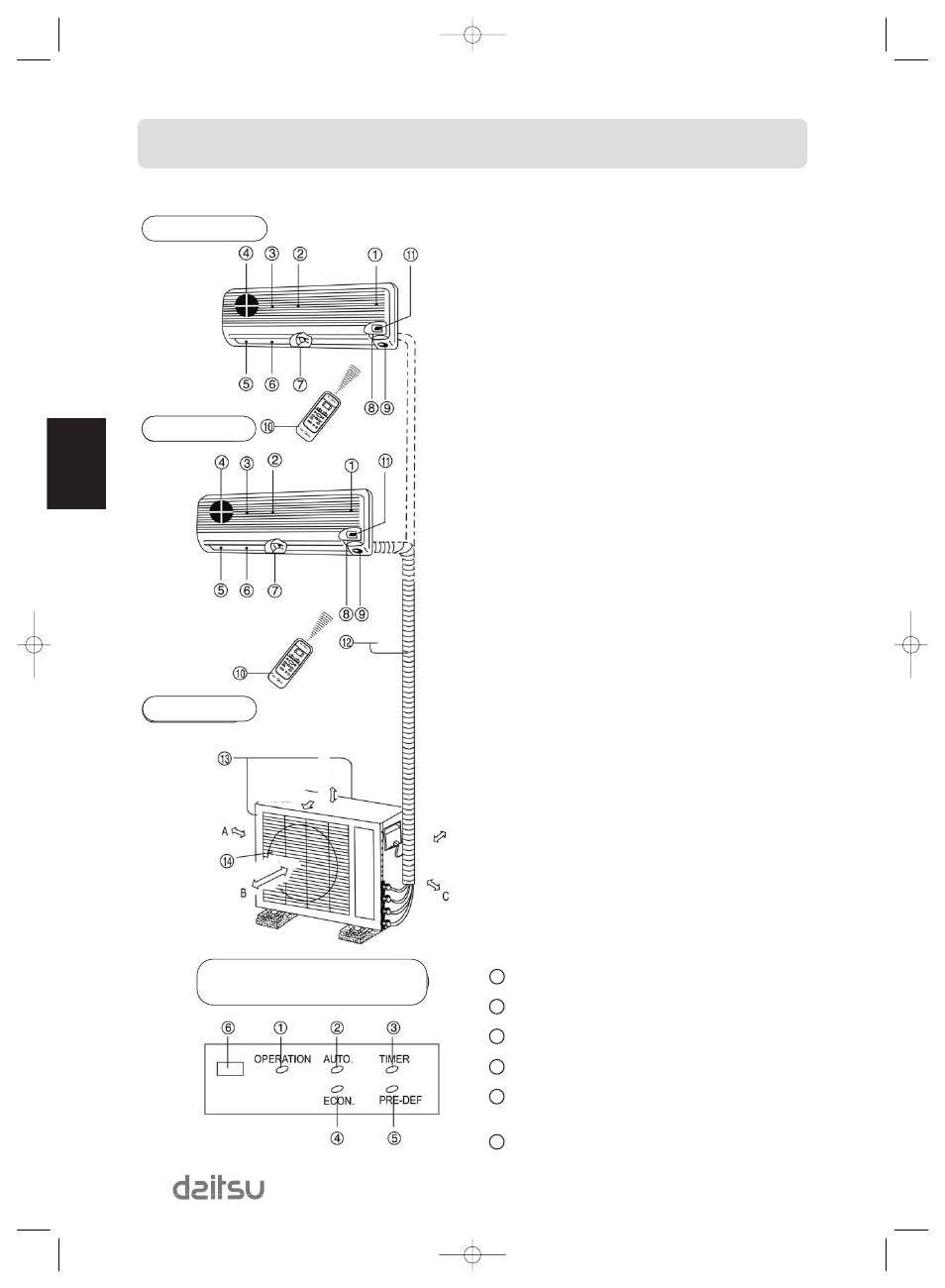

NOMES DAS PEÇAS
Unidade interior
1- Sensor de temperatura ambiente.
2- Painel frontal.
3- Entrada de ar.
4- Filtro de Ar.
5- Saída de ar.
6- Deflector vertical do caudal de ar.
7- Grelha horizontal do caudal de ar.
8- Painel de visualização.
9- Receptor de sinal de infravermelhos.
10- Controlo Remoto.
11- Painel de controlo.
Unidade exterior
12- Tubo de escoamento, tubagem de ligação
de refrigerante e electrificação.
13- Entrada de Ar (lateral e posterior).
14- Saída de ar.
Painel de visualização
As condições de funcionamento estão
indicadas abaixo:
1 Luz OPERATION (funcionamento)
2 Luz AUTO (automático)
3 Luz TIMER (temporizador)
4 Luz ECONOMIC (economia)
5 Luz PRE-DEFROSTING (pré-descongelação)
(não existente no tipo só frio)
6 Receptor de sinal de infravermelhos
Mais de 10cm
Mais de 80cm
Mais de 100cm
Mais de 60 cm
Saída
do ar
Mais de 4,5cm
Unidade interior
Unidade exterior
Unidade exterior
Painel de visualização
