Power Jet-Light 4 x 36 W IP54
Betriebsanleitung 7 DE
5 Technische Daten
Gerät: Power Jet - Light 4 x 36 W
Art. Nr. 1 17266 0
Schutzart: IP 54 (staubgeschützt, spritzwassergeschützt)
Spannungsversorgung: 230 V~ 50 Hz
Kabel: Gummikabel H07RN-F 3G1,5
Kabellänge: ca. 5 m
Abmessungen (H x B x T): ca. 520 x 375 x 110 mm
Gewicht: 6,0 kg
Schutzklasse: I
Max. Belastung: max. 3500 W
Bemessungsstrom: max. 16 A
Leuchte:
Leistungsaufnahme:
bis 4 x 36 W (Leuchtmittel)
Leuchtmittel: 4 x 36 W, PL Kompaktlampe
Schutzklasse: II
6 Bedienung und Montage
WICHTIG: Beachten Sie die nachfolgenden Hinweise, insbesondere die
Sicherheitshinweise, um Fehlbedienungen und mögliche Defekte zu vermeiden.

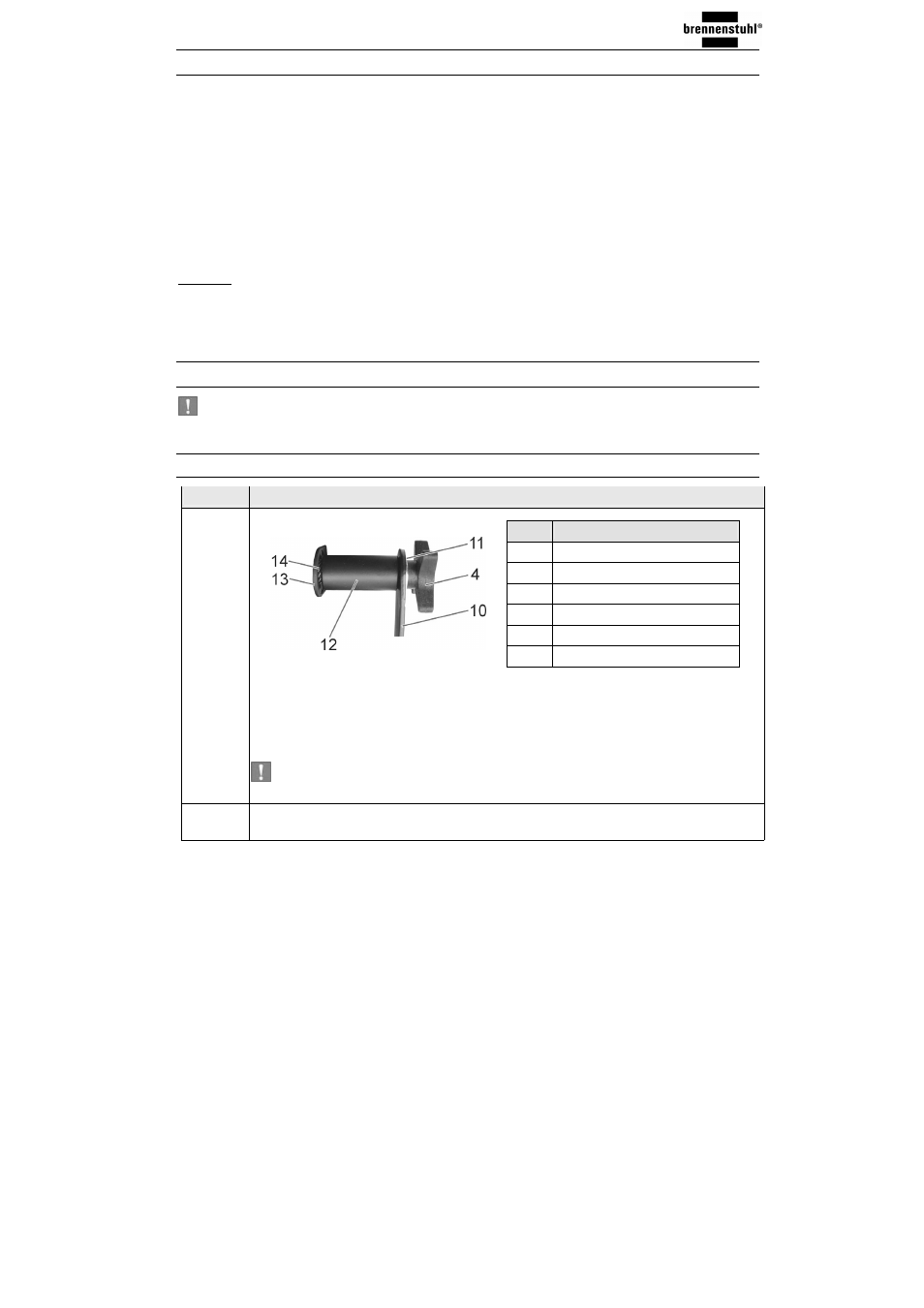

6.1 Erste Inbetriebnahme
Schritt Tätigkeit
Pos. Bezeichnung
4 Verstellschraube
10 Befestigungsbügel
11 Unterlegscheibe
12 Distanzhülse
13 Gehäuse
14 Zahnscheibe Bild 2: Inbetriebnahme
Tabelle 3: Inbetriebnahme
1
Befestigen Sie den Leuchtenkörper in der Mitte der Bügelkonstruktion. Montieren
Sie die Leuchte wie in Bild 2 abgebildet.
Durch die Verstellschrauben kann der Leuchtwinkel der Arbeitsleuchte eingestellt
werden.
WICHTIG: Kontrollieren Sie vor der ersten Inbetriebnahme alle
Schraubverbindungen.
2 Drücken Sie den EIN/ AUS Schalter. Die Arbeitsleuchte wird ein- bzw.
ausgeschalten.
