3
Conexión de las bocinas

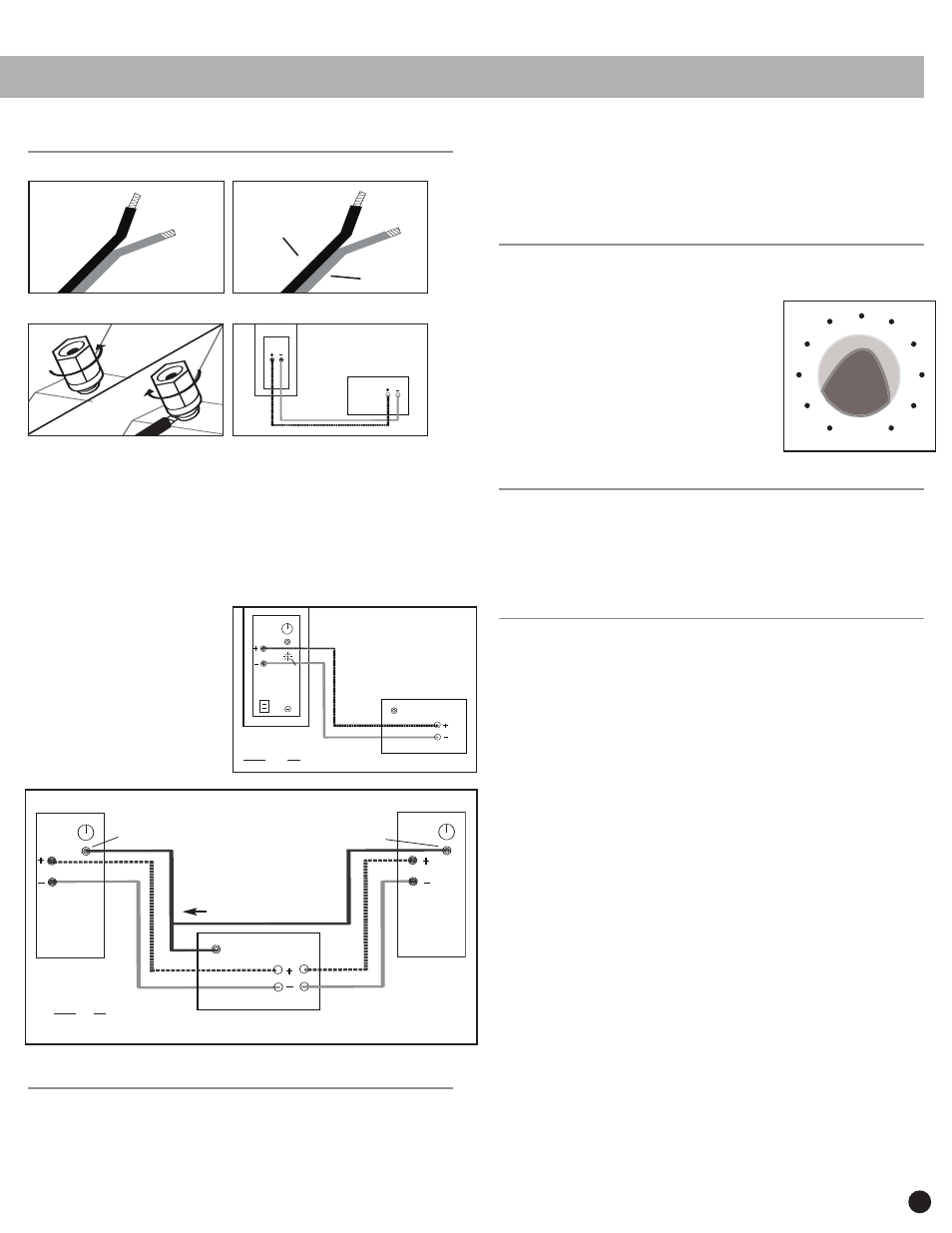

Figura 3 Conexión de cables y polaridad
Opciones de conexión de cables: nivel alto, nivel alto y LFE (efectos
de baja frecuencia) con conector “Y”.
MUY IMPORTANTE:
No utilice las funciones de instalación automática del receptor,
ya que no suelen servir para la configuración y el ajuste
de bocinas con subwoofers incorporados.
Use las funciones manuales para con-
figurar las bocinas, ajustar la distancia
entre ellas y establecer el equilibrio de
canales. Consulte el
manual del receptor o procesador para
saber cómo acceder a los menús de
instalación. Use la configuración que
se indica en la figura 4.
Conexión del subwoofer activo
Las bocinas bipolares ST contienen un amplificador de subwoofer incorporado
que debe enchufarse en un tomacorriente eléctrico. Cada bocina tiene un circuito
especial que se activa automáticamente cuando la bocina recibe una señal.
El LED en la parte posterior del panel se iluminará cuando se reciba la señal
y el amplificador se active. Desde que cesa la señal, el amplificador puede tardar
hasta una hora en apagarse. Es posible que el LED no se apague debido a la inter-
ferencia de radiofrecuencia en la zona. No se preocupe, ya que los amplificadores
consumen poca electricidad cuando están en modo de reposo.
Configuración del control de nivel de baja frecuencia
de las bocinas
Las bocinas bipolares ST tienen un control de nivel de graves que le permite ajus-
tar el nivel de salida de los subwoofers como mejor se adecue al espacio de la sala
o a su gusto personal. Tenga en cuenta que no hay ningún control que modi-
fique la fase o los puntos de cruce. Ya vienen calibra-
dos de fábrica para brindar una fusión perfecta.
Recomendamos que comience con el control de nivel
ajustado a la mitad.
También se puede ajustar el control de graves de cada
bocina a un nivel diferente para poder compensar las
posiciones asimétricas de las bocinas en la sala (p. ej.,
si una está más cerca de una pared o una esquina que
la otra, etc.).
Sistema completo de cine en casa
Recomendamos que utilice un canal central y bocinas traseras/de sonido envol-
vente de Definitive para completar el sistema de cine en casa de Definitive
Technology. Tenga en cuenta que puede usar las bocinas bipolares ST de
Definitive como bocinas laterales o traseras de sonido envolvente y obtendrá un
resultado excelente al reproducir música y películas.
Resolución de problemas
Si tiene problemas con las bocinas bipolares ST, pruebe las siguientes recomenda-
ciones. Si el problema persiste y necesita asistencia técnica, contáctese con su
proveedor autorizado de Definitive Technology.
1. Se puede producir distorsión audible cuando las bocinas funcionan a nive-
les altos porque se ajustó el receptor o el amplificador a un volumen mayor
que el que este o las bocinas pueden reproducir. La mayoría de los receptores y
amplificadores emiten su potencia máxima antes de poner el control de volu-
men al máximo; por lo tanto, la posición del control de volumen no es un
indicador exacto del límite de potencia. Si las bocinas distorsionan el sonido al
reproducir a alto volumen, simplemente bájelo.
2. Si percibe que faltan graves, es probable que una de las bocinas esté desfasa-
da (despolarizada) respecto a la otra y que necesite comprobar la conexión de
manera minuciosa, positivo a positivo y negativo a negativo en ambos canales.
La mayoría de los cables de la bocina cuentan con algún tipo de indicación
(colores, texto o etiquetas), al menos en uno de los conductores, para ayudarlo
a conectarlos correctamente.
Es imprescindible que conecte ambas bocinas al amplificador de la misma
manera (en fase).
3. Asegúrese de que todas las interconexiones y cables de corriente del sistema se
encuentren en su sitio.
4. Si percibe zumbidos o ruidos provenientes de las bocinas, conecte los cables
de corriente de las bocinas a un circuito de CA diferente al del amplificador.
5. El sistema incluye un circuito de protección interna sofisticado. Si por
algún motivo este circuito se interrumpe, apague el sistema y espere cinco
minutos para volver a encenderlo. Si el amplificador integrado de las bocinas
se sobrecaliente, el sistema se apagará hasta que el amplificador se enfríe y se
reinicie.
6. Compruebe que el cable de corriente no presente desperfectos.
7. Asegúrese de que ningún líquido ni objeto extraño se haya introducido en la
bocina.
8. Si el subwoofer no se enciende o no emite sonido, y está seguro de que el
sistema está correctamente configurado, solicite asistencia técnica a su dis-
tribuidor autorizado de Definitive Technology. Llame antes.
MANUAL DEL USUARIO DE LAS BOCINAS BIPOLARES SUPERTOWER
RECEIVER/
AMPLIFIER
Receptor/Amplificador
+
-
Pele 1/4” (6 mm) de cable. Identifique las marcas de positivo y negativo.
Asegúrese de que la bocina esté siempre
conectada al receptor o amplificador,
positivo a positivo y negativo a negativo.
Configuración de la bocina
Bocina Sub
Grande Sí
Nivel del
subwoofer
Nivel del
subwoofer LFE
Salida de la bocina
LFE
Receptor/amplificador
Derecha Izquierda
Conector “Y” *disponible en el distribuidor
Nivel del
subwoofer
LED de
encendido/
apagado
LFE
Opción de conexión 1
Receptor/amplificador
Salida de la bocina
Configuración de la bocina
Bocina Sub
Grande No Figura 4
LFE
Opción de conexión 2
Mín. Máx.
1. Destornille el borne e inserte el cable.
2. Ajuste hasta que el cable quede en su
lugar.
1
2
