Commutateurs Ethernet DX-ESW5 et DX-ESW8 de Dynex 7
Configuration du commutateur
Pour configurer le commutateur :
1 Placer le commutateur à plat sur un dessus de table ou utiliser les vis
fournies pour le fixer verticalement au mur. S’assurer de laisser
suffisamment d’espace autour du commutateur pour une bonne
ventilation.
2 Ne pas poser d'objets lourds sur le commutateur.
3 Connecter l’adaptateur d’alimentation CA au commutateur, puis brancher
l’adaptateur dans une prise d’alimentation CA. Le commutateur est sous
tension et s’initialise par clignotement des DEL
Link/Act et la DEL
d’alimentation s’allume.
4 Connecter les câbles du réseau au commutateur.
Identification des composants du commutateur

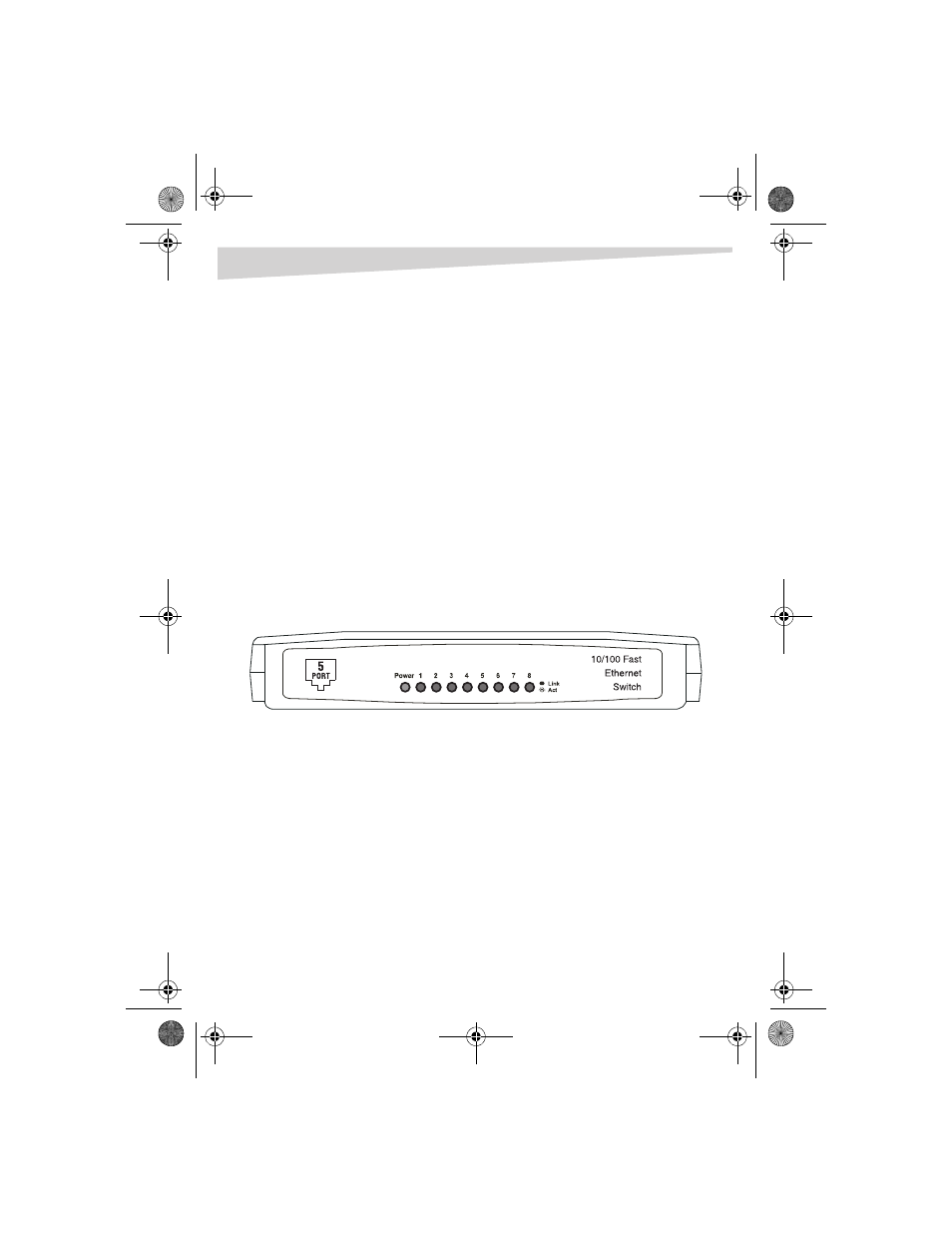

Bien que l’illustration ci-après montre le DX-ESW8, le modèle DX-ESW5 est
similaire.
P ANNEAU AVANT
Les témoins DEL sur le panneau avant sont utilisés pour la surveillance et le
diagnostic d'anomalies du commutateur.
DEL d’alimentation : Ce témoin s’allume quand le commutateur est branché à la
prise d'alimentation CA. Si la DEL n’est pas allumée, vérifier les connexions de
l’adaptateur d’alimentation.
DEL Link/Act : Ces témoins indiquent l’état de la liaison et de l’activité. Le témoin
DEL d’un port devient vert quand un périphérique est connecté à ce port. Le
témoin clignote quand le port transmet ou reçoit des données.
