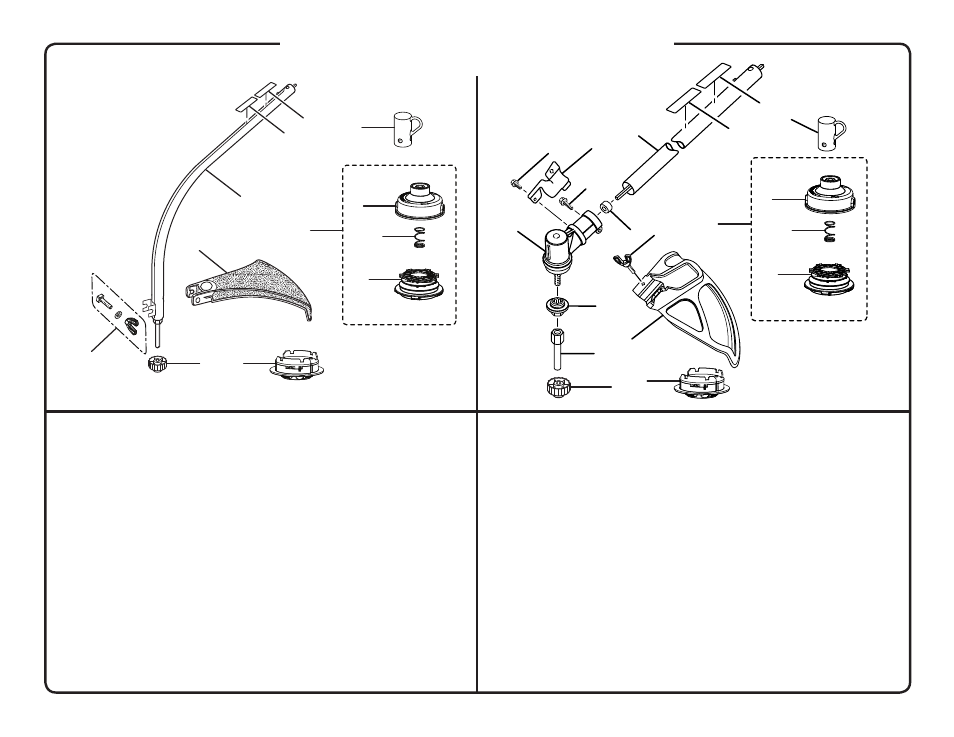

FIGURA B
MODELO RY34441
10
Núm. Núm.
ref. servicio Descripción Cant.
1 940726013 Etiqueta Expand-it ............................................................... 1
2 940230132 Calcomanía de advertencia ................................................. 1
3 308841002 Conjunto del eje curvo ......................................................... 1
4 120642001 Juego de piezas de unión .................................................... 1
5 308052001 Deflector de pasto ............................................................... 1
6 308042002 Retén del carrete (negro) ..................................................... 1
7 310734002 Encastre de carrete doble .................................................... 1
8 310643001 Alojamiento .......................................................................... 1
9 678022001 Resorte ................................................................................ 1
10 310412001 Carrete ................................................................................. 1
11 309562001
Conjunto del cabezal del hilo
Reel Easy ............................................................................. 1
12 518019002 Tapa de suspensión ............................................................. 1
Núm. Núm.
ref. servicio Descripción Cant.
1 940726013 Etiqueta Expand-it ............................................................ 1
2 940230132 Calcomanía de advertencia .............................................. 1
3 308035013 Conjunto del eje recto ....................................................... 1
4 660736001 Tornillo (10-24 x 5/8 pulg.) ................................................. 1
5 638125001 Abrazadera ........................................................................ 1
6 518367001 Separador ......................................................................... 1
7 660642001 Tornillo (1/4-20 x 1-1/4 pulg.) ............................................ 1
8 308210002 Cabezal de engranajes ...................................................... 1
9 678011002 Arandela de brida .............................................................. 1
10 678019002 Árbol .................................................................................. 1
11 308042003 Retén del carrete (rojo) ...................................................... 1
12 310734002 Encastre de carrete doble ................................................. 1
13 308473001 Conjunto del deflector de pasto ....................................... 1
14 660886001 Tornillo de mariposa (1/4-20 x 1-1/4 pulg.) ....................... 1
15 518019002 Tapa de suspensión .......................................................... 1
16 120950010 Conj. del cabezal del hilo Reel Easy ................................. 1
17 310643001 Alojamiento ....................................................................... 1
18 678022001 Resorte .............................................................................. 1
19 310412001 Carrete .............................................................................. 1
MODELOS DE RECORTADORAS DE HILO RYOBI DE 30 CC
RY34421 Y RY34441
FIGURA B
MODELO RY34421
5
11
12
1
2
3
4
6 7
10
9
8
6
5
4
7
8 14
9
13
2
1
10
11 12
3
15
16
17
18
19
