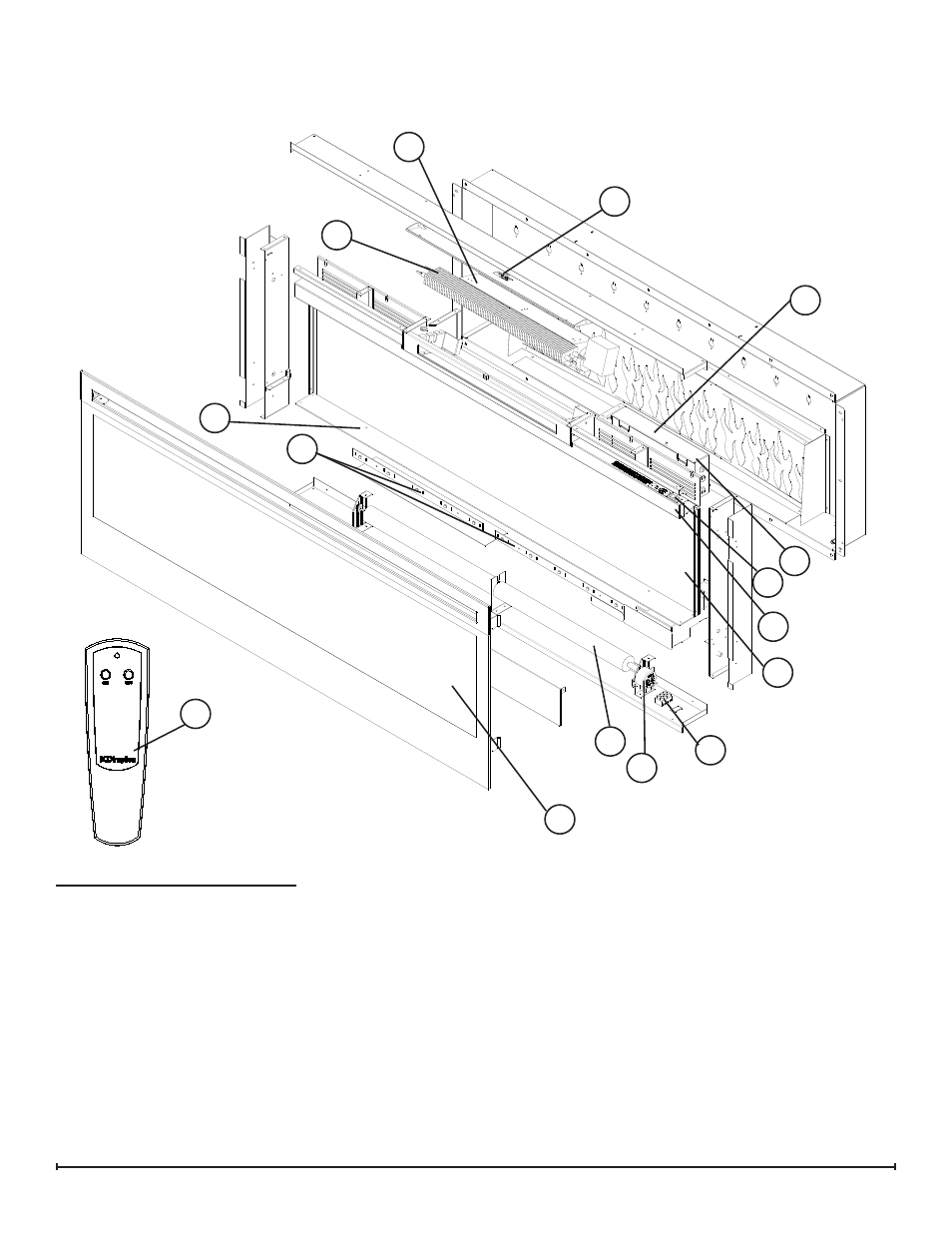

EXPLODED PARTS DIAgRAM
Replacement Parts List
12
6
1
2
3
4
14
10
11
7
13
8
16
9
Element
1.
. . . . . . . . . . . . . . . . . . . . . . . . . 2200510500RP
Partially Reflective Glass
2.
. . . . . . . . . . . 5901920100RP
Blower/Fan
3.
. . . . . . . . . . . . . . . . . . . . . . 5300260100RP
Front Glass
4.
. . . . . . . . . . . . . . . . . . . . . . 5901930100RP
Power Cord
5.
. . . . . . . . . . . . . . . . . . . . . . 8400320100RP
Flicker Motor
6.
. . . . . . . . . . . . . . . . . . . . . 2000220100RP
Flicker Rod
7.
. . . . . . . . . . . . . . . . . . . . . . 5901910100RP
Cutout
8.
. . . . . . . . . . . . . . . . . . . . . . . . . . 2300200100RP
LED Light Strips
9.
. . . . . . . . . . . . . . . . . . 3000830102RP
Remote Control Receiver
10.
. . . . . . . . . . . 3000820100RP
Remote Switchboard
11.
. . . . . . . . . . . . . . . 3000820300RP
LED Driver Board
12.
. . . . . . . . . . . . . . . . . 3000810100RP
On/Off Switch
13.
. . . . . . . . . . . . . . . . . . . . 2800210200RP
Terminal Block
14.
. . . . . . . . . . . . . . . . . . . . 4000070100RP
Capacitor
15.
. . . . . . . . . . . . . . . . . . . . . . . . 3200030100RP
Remote Control
16.
. . . . . . . . . . . . . . . . . . . 3000370600RP
Glass Ember Bed
17.
. . . . . . . . . . . . . . . . . 1400070100RP
Hardware Kit
18.
. . . . . . . . . . . . . . . . . . . . . 9600350100RP
Plastic Media Tray
19.
. . . . . . . . . . . . . . . . . 5901940100RP
19
