Cura
Dopo ogni utilizzo pulire lo
stelo di misura con un panno
asciutto senza filacce per
rimuovere eventuali residui
di sporco. Quando non viene
utilizzato, riporre il compa-
ratore nella sua custodia e
sistemarlo in un luogo asciutto
a temperatura ambiente.
NON lubrificare lo stelo!
Montaggio del comparatore
Il diametro del gambo di attac-
co del 647 è di 3/8 di pollice;
il gambo di attacco può essere
fissato a supporti, attrezzature
e banchi con diametro interno
di 3/8 di pollice.
Il diametro del gambo di at-
tacco del 647M è di 8 mm; il
gambo di attacco può essere
fissato a supporti, attrezzature

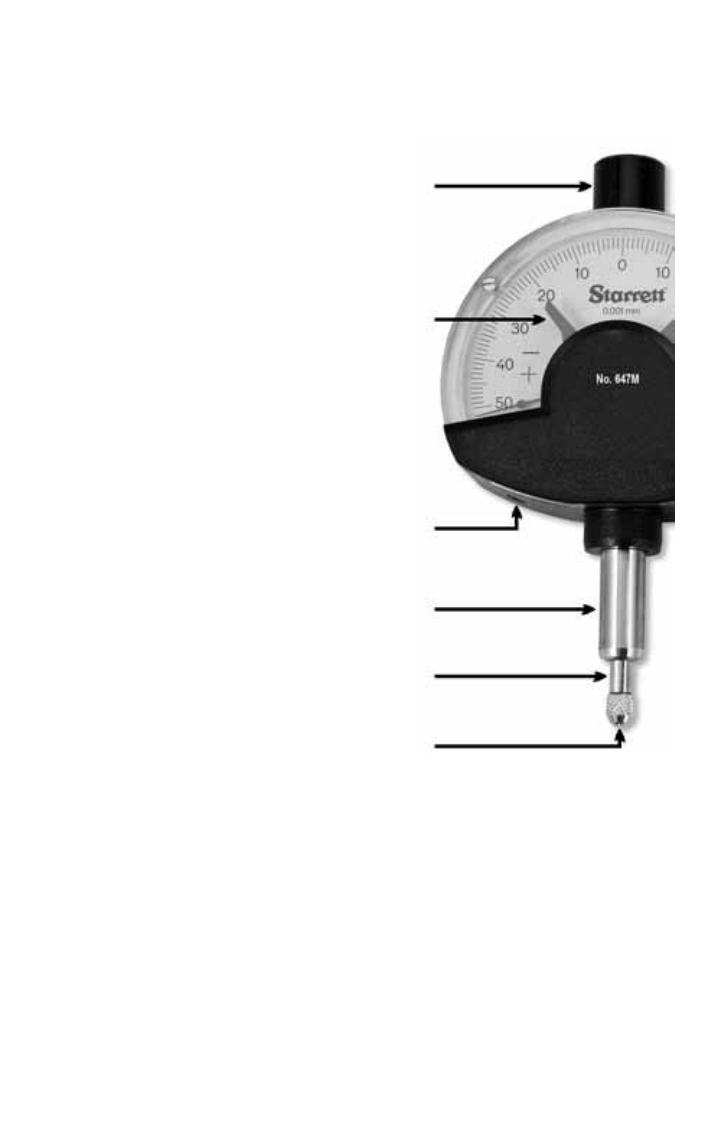

Stelo
di misura
Punta
tastatrice
Gambo
di attacco
Vite per
rilascio filo
Cappuccio
Indici di tol-
leranza
I comparatori a quadrante 647 e 647M sono strumenti di precisione
utilizzati per misure di spostamento lineare eccezionalmente accu-
rate. Si consiglia di leggere questa guida per l’uso prima di utilizzare
il comparatore.
e banchi con diametro interno di 8 mm.
Per un’ulteriore flessibilità di montaggio, i comparatori della Serie 647
possono essere forniti con forcella posteriore (PT15052), disponibile
separatamente.
Regolazione
Una volta che il comparatore è stato installato e fissato fermamente,
azzerare all’altezza richiesta con un blocchetto di riscontro come
riferimento. Montare il comparatore in modo che la lancetta sia vicino
allo zero sul quadrante.
