Gebrauch des Spindle Square
~~~~~~~~
WICHTIG: Sicherstellen, dass die Stromversorgung der
Maschine ausgeschaltet ist. Der Spindel Square darf
nur verwendet werden, wenn die Stromversorgung zur
Maschine ausgeschaltet ist.
~~~~~~~~
Kalibrieren
Den Spindle Square auf eine erwiesenermaßen ebene Fläche, z.B.
eine Auflageplatte der Fräsmaschine, legen (wenn diese eben und
unbeschädigt ist). Die Messuhren auf den beiden Indikatoren so
drehen, dass die Nadeln beider Indikatoren in der „0“-Position
sind.
Hinweis: Sicherstellen, dass die Messuhren beide „0“ anzeigen,
auch wenn die Nadeln nicht parallel aussehen. Die Messuhr muss
nun zeigen, dass beide Indikatoren auf „0“ eingestellt sind.
Justieren und Abrichten des Kopfs

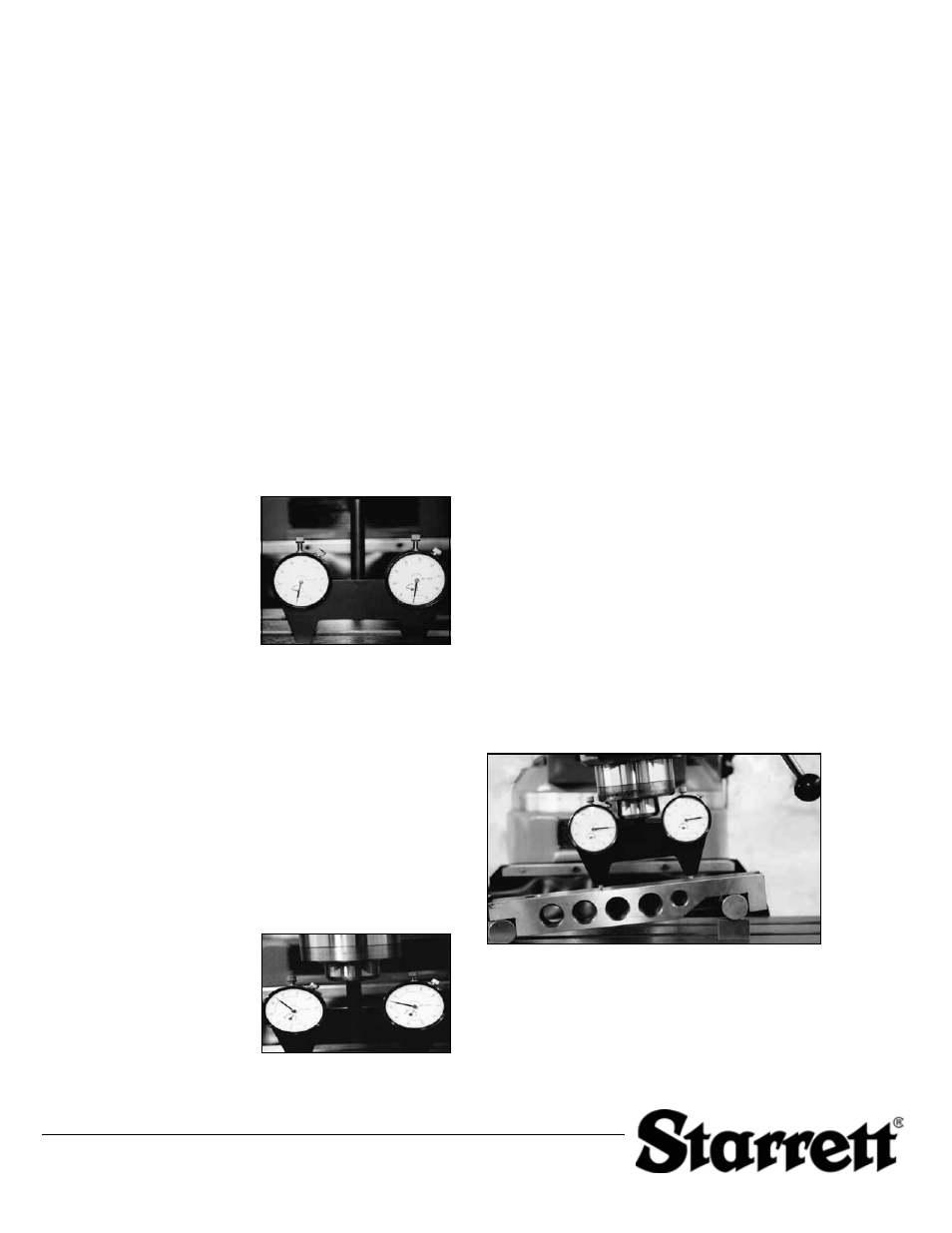

1) Den Spindle Square in das Spannfutter der Fräsmaschine
setzen und den Fräskopf
zum Tisch herunterdrehen,
bis beide Indikatornadeln ca.
eine Umdrehung zurückgelegt
haben. Nun die Maschine
wie gewöhnlich justieren, bis
beide Indikatoren den gleichen
numerischen Wert anzeigen.
Hinweis: Es ist gleichgültig, ob
die Nadeln in die gleiche Richtung zeigen oder nicht. Identische
numerische Messwerte, nicht die Nadelpositionen, sind die werte,
die winkeltreue ausweisen.
2) Nun die Spindel hochfahren, den Spindle Square zur
gegenüberliegenden Achse drehen und das obige Verfahren
wiederholen. Dadurch wird die Y-Achse abgeglichen.
3) Nun auf der Fräsmaschine Durchlaufmessungen durchführen.
Dazu wird der Spindle Square gerade soweit angehoben, dass
die Indikator-Kontaktstellen den Frästisch berühren, ohne bei
der Durchlaufbewegung über den Tisch die Tischschlitze zu
beeinträchtigen. Nun den Spindle Square langsam drehen und den
Ausschlag der Uhr eines Indikators beobachten.
Wenn der Nadelausschlag mehr als 0,001 auf dem Ziffernblatt nur
einer Messuhr beträgt: Prüfen,
ob die Werkzeugaufnahme
der Fräsmaschine beschädigt
ist. Der Spindle Square macht
Sie auf eine beschädigte oder
gekerbte Werkzeugaufnahme
oder Spannfutter an der Spindel
aufmerksam, indem bei der
Durchlaufmessung eine Fehlermeldung angezeigt wird.
Abnehmen des Spindle Square. Ihre Maschine ist einsatzbereit!
Einstellen von Winkeln mit dem Spindle Square
1. Anhand der Anweisungen oben die Achse abgleichen, auf der
kein Winkel mit dem Spindle Square eingestellt wird.
2. Die Sinusstange im gewünschten Winkel auf dem Frästisch
befestigen.
3. Die Spindel der Fräsmaschine herunterfahren, bis der Spindle
Square die Sinusstange berührt und beide Nadeln ungefähr eine
Umdrehung zurückgelegt haben.
4. Den Kopf der Fräsmaschine justieren, bis beide Indikatoren
identische Messwerte zeigen. Zu beachten: die Messwerte müssen
identisch sein, nicht die Nadelpositionen.
5. Nachdem die Messwerte identisch sind, ist der Kopf
winkelgleich mit der Sinusstange und auf den korrekten Winkel
eingestellt. Ihre Fräsmaschine ist einsatzbereit.
Wie weiss ich, ob mein Spindle Square zur Kalibrierung an das
Werk zurück geschickt werden muss?
Nach dem Abgleichen der Fräsmaschine in X- und Y-Achse immer
Durchlaufmessungen durchführen. Wenn ein Fehlerwert angezeigt
wird (die Nadel eines Indikators verschiebt sich um mehr als
0,001), wie folgt vorgehen:
• Sicherstellen, dass die Werkzeugaufnahme oder das
Spannfutter an der Spindel nicht beschädigt ist. Wenn eine
defekte Werkzeugaufnahme an der Spindel vorhanden ist, wird ein
Fehlermesswert angezeigt. Der Spindle Square gibt an, wenn eine
fehlerhafte Werkzeugaufnahme vorhanden ist.
• Wenn keine Grate, Kerben, Dellen oder Schäden an der
Werkzeugaufnahme vorhanden sind, muss der Spindle Square
eventuell im Werk neu kalibriert werden.
