2
Cómo usar el medidor Spindle Square
~~~~~~~~
IMPORTANTE: Asegúrese de que la máquina esté
apagada. El medidor Spindle Square sólo se debe usar
cuando la máquina está apagada.
~~~~~~~~
Calibración
Coloque el medidor Spindle Square sobre una superficie que
sepa que es plana, como una placa superficial o en la mesa de
medición (si es plana y no está dañada). Ajuste los diales de los
dos indicadores de manera que la aguja de ambos se encuentre en
la posición “0”.
Nota: Asegúrese de que ambos diales marquen “0” aunque las
agujas no parezcan estar paralelas. Los diales deben mostrar que
ambos indicadores tienen una lectura de “0”.
Ajuste y escuadre el cabezal

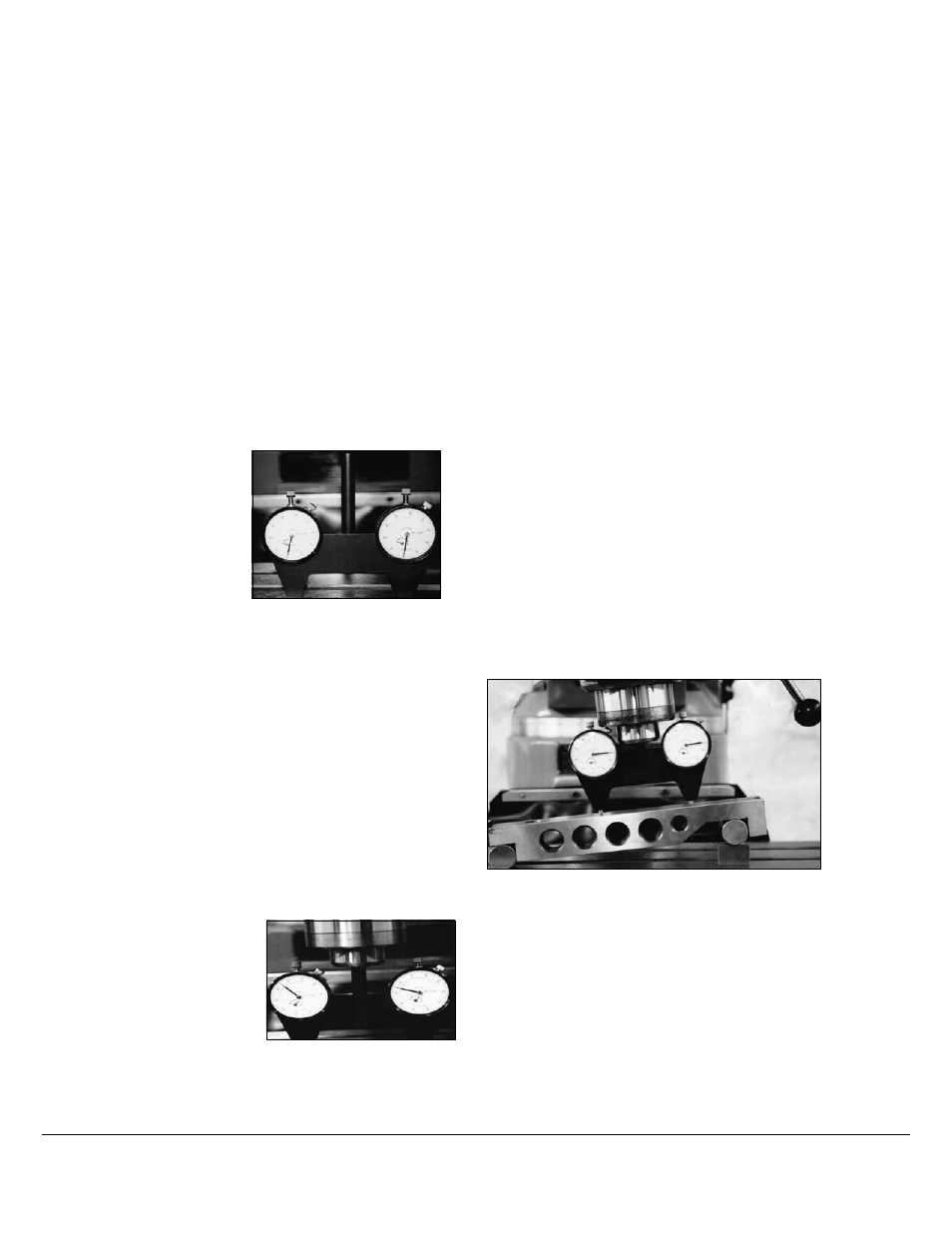

1) Coloque el medidor Spindle
Square en el collar de la fre-
sadora y baje el cabezal de
la fresadora a la mesa hasta
que ambas agujas indicadoras
hayan girado al menos una
vuelta completa. Ahora, ajuste
la máquina de la manera en
que lo haría normalmente
hasta que ambos indicadores tengan el mismo valor
numérico.
Nota: No importa que las agujas no apunten hacia la misma direc-
ción. Las lecturas numéricas idénticas, y no la posición de las agu-
jas, son los valores que determinan la cuadratura.
2) Ahora, suba el husillo, gire el medidor Spindle Square al
eje opuesto y repita el mismo procedimiento indicado. Con esto
escuadrará el eje ‘Y’.
3) Ahora mida las distancias o tome lecturas de barrido en su fre-
sadora. Esto se hace levantando el medidor Spindle Square lo sufi-
ciente como para que los puntos de contacto del indicador apenas
toquen la mesa de medición sin interferir con sus ranuras cuando
se barre la mesa. Ahora gire lentamente el medidor
Spindle Square y observe el movimiento del dial sólo en un
indicador.
Si la aguja se mueve más de
.001" en el dial de sólo ese in-
dicador verifique que el accesorio
de fijación de herramientas de su
fresadora no esté dañado. El me-
didor Spindle Square le alertará si
el accesorio de fijación de herra-
mientas o el collar del husillo está dañado o mellado dándole una
lectura de error al medir distancias en el cabezal.
Retire el medidor Spindle Square. Su fresadora está lista para
usarse.
Ajuste de ángulos con el medidor Spindle Square
1. Escuadre el eje al que no se ajustará el ángulo con el Spindle
Square usando las instrucciones de arriba.
2. Monte la barra de senos en la mesa de medición de la
fresadora al ángulo que desea usar.
3. Baje el husillo de la fresadora con el medidor Spindle Square
tocando la barra de senos hasta que ambas agujas se muevan
aproximadamente una vuelta.
4. Ajuste el cabezal de la fresadora hasta que ambos indicado-
res tengan lecturas idénticas. Recuerde, son las lecturas las que
deben ser idénticas, no la posición de las agujas.
5. Cuando las lecturas sean idénticas, el cabezal está escuadrado
con la barra de senos y colocado en el ángulo correcto. Su
fresadora está lista para usarse.
¿Cómo sé si mi medidor Spindle Square necesita
regresarse a la fábrica para recalibrarse?
Siempre mida distancias o haga lecturas de barrido después de
escuadrar su fresadora en los ejes X e Y. Si obtiene una lectura de
error (la aguja de un indicador se mueve más de .001"), haga lo
siguiente:
• Asegúrese de que su accesorio de fijación de herramientas o el
collar del husillo no esté defectuoso. Obtendrá una lectura de error
si el accesorio de fijación de herramientas del husillo está defec-
tuoso. El medidor Spindle Square le hará saber si su
accesorio de fijación de herramientas tiene alguna falla.
• Si su accesorio de fijación de herramientas no tiene rebabas,
melladuras, abolladuras o daños, entonces es posible que sea
necesario recalibrar su medidor Spindle Square en la fábrica.
