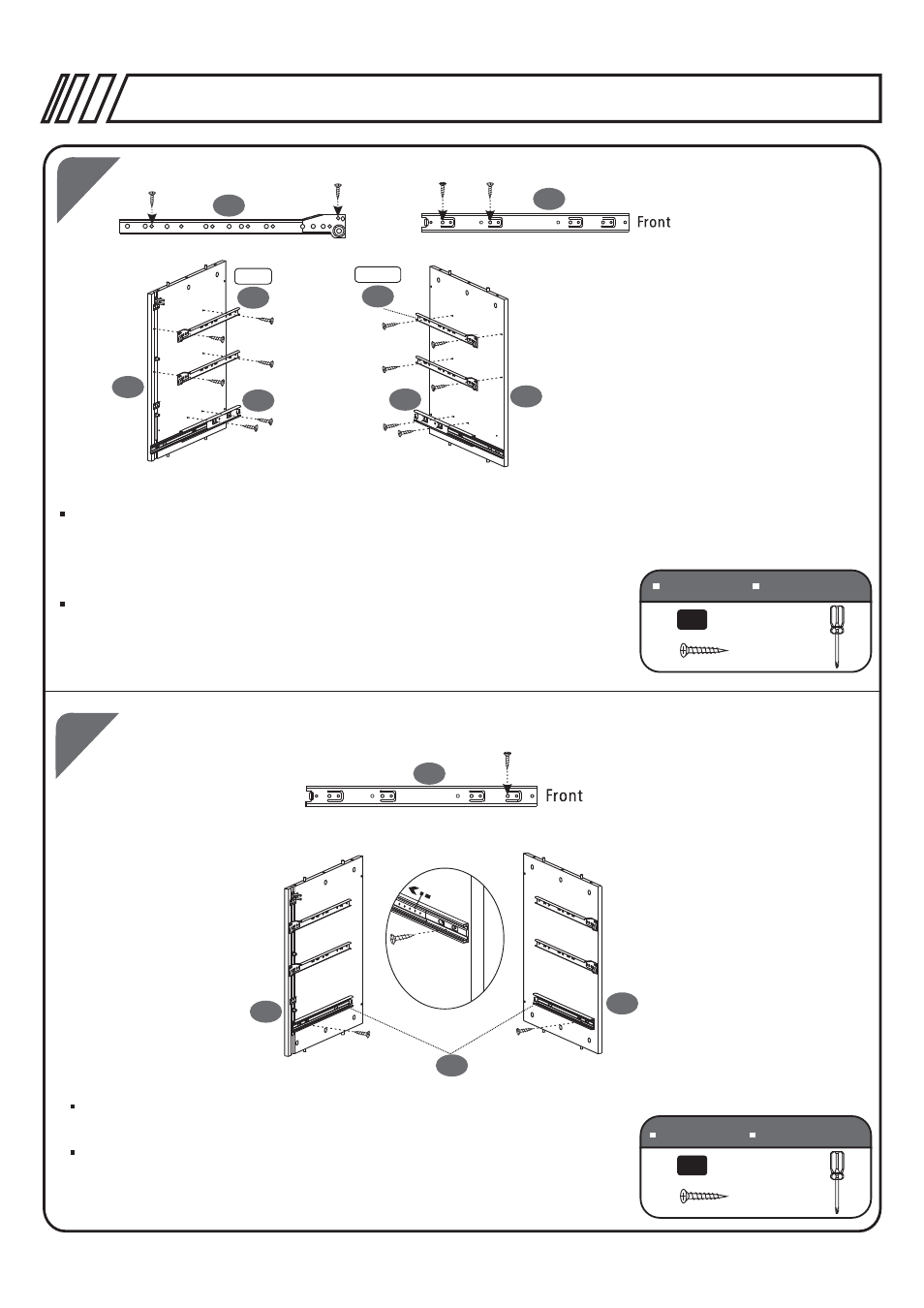

Use Screws (A) to assemble the Small Drawer Sliders (27) and the Outer
Rails (34A) to the Left & Right Panels (1&2). On (27), use the second hole
from the front, and third hole from the end. On (34A), use the second and
fifth hole from the end. Do not screw (34A) at the front yet.
Use tornillos (A) para ensamblar los Deslizadores de la Gaveta Pequeña (27)
y los rieles (34A) a los paneles Izquierdo y Derecho (1 & 2).En (27), use el
Segundo hueco del frente, y el tercero del final. En (34A), use el Segundo y
quinto hueco del final. No atornille (34A) al frente todavía.
SCREWS TORNILLOS
Close the rails (34A) and slide the part with the bearings towards the back.
The front hole will be visible on (34A), and secure them with screws (A).
Cierre los rieles (34A) y deslice la balinera hacia atrás. El hueco del frente
quedará visible en (34A), y asegúrelos con tornillos (A).
SCREWS TORNILLOS
Izquierdo Derecho
Frente
Frente
