RTA-Q207 P.6
4
5
X4 C
6X40 MM
3
4
27
X4 A
3X15 MM 1
Left
26
Left
26
Right
4
5

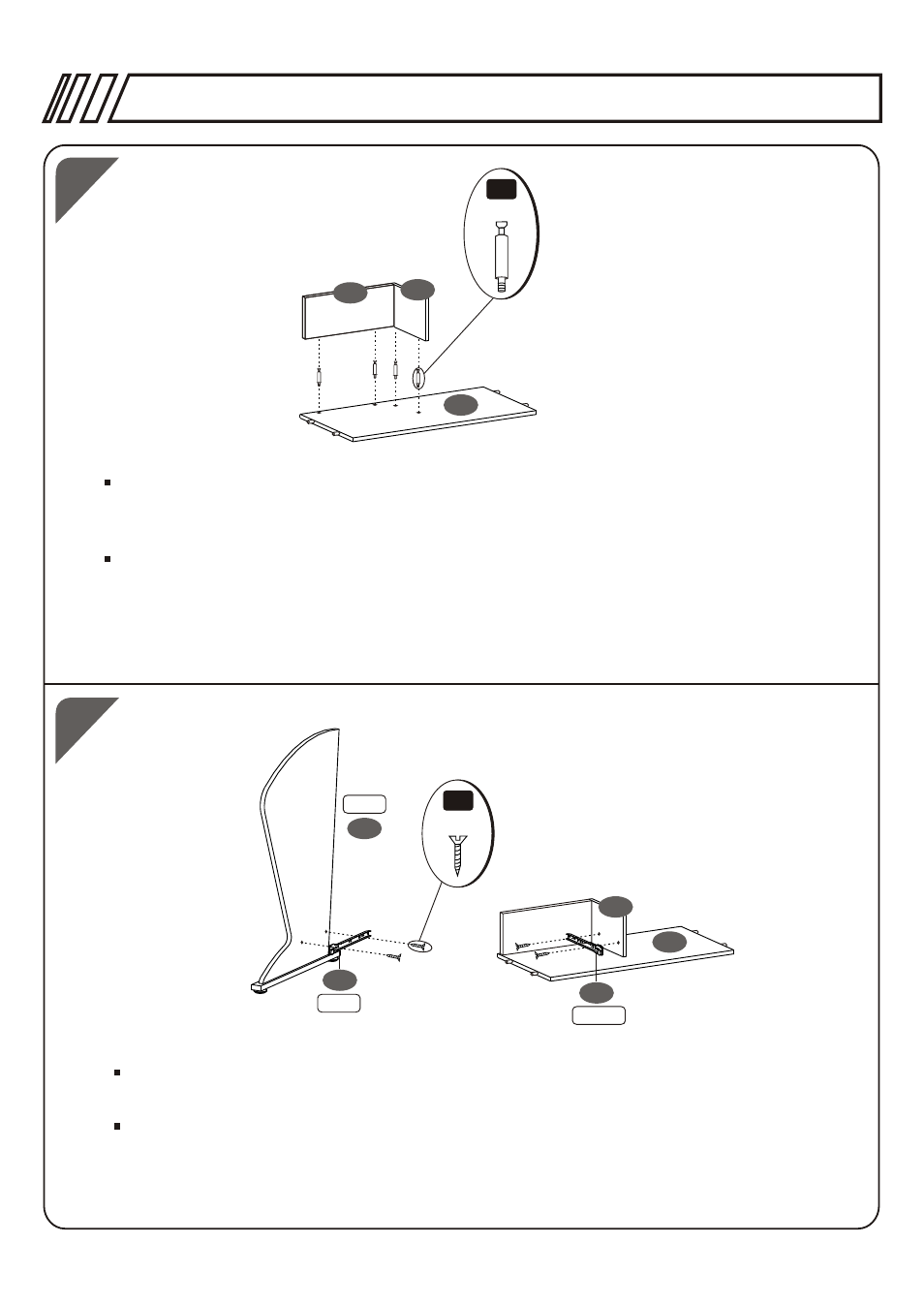

Insert the Bolts (C) into the holes of the Bottom Panel (4) and tight them with the
screwdriver, then place the Drawer Box Back & Side Panels (5 & 27) over the Bolts and
tight the nuts on the inside face of the Drawer Box Back & Side Panels (5 & 27).
Use Screws A to assemble the Drawer Sliders (25) to the left Main Panel (1) & to the
Drawer side Panel (5).
Inserte Pernos C en los agujeros del Panel Inferior (4) y ajústelos con el destornillador,luego
coloque el Panel Lateral de Gaveta (5) y el Panel Posterior deGaveta (27) sobre los Pernos y
ajuste las tuercas colocadas en la parte interna de los Paneles (5 y 27).
Use Tornillos A para ensamblar el Deslizador de Gaveta Izquierdo (25) al Panel Principal
izquierdo (1) y el Deslizador de Gaveta derecho al Panel Lateral de Gaveta (5).
Izquierdo
Derecho
Izquierdo
