RTA Products RTA-Q207 - Manual (Page 11)

RTA-Q207 P.11
18
Left
18
Right
20A X10
20B X10
20C X10
18
Left
18
Right
X4 D
6X30 MM
15
16
X10 H
4X14 MM

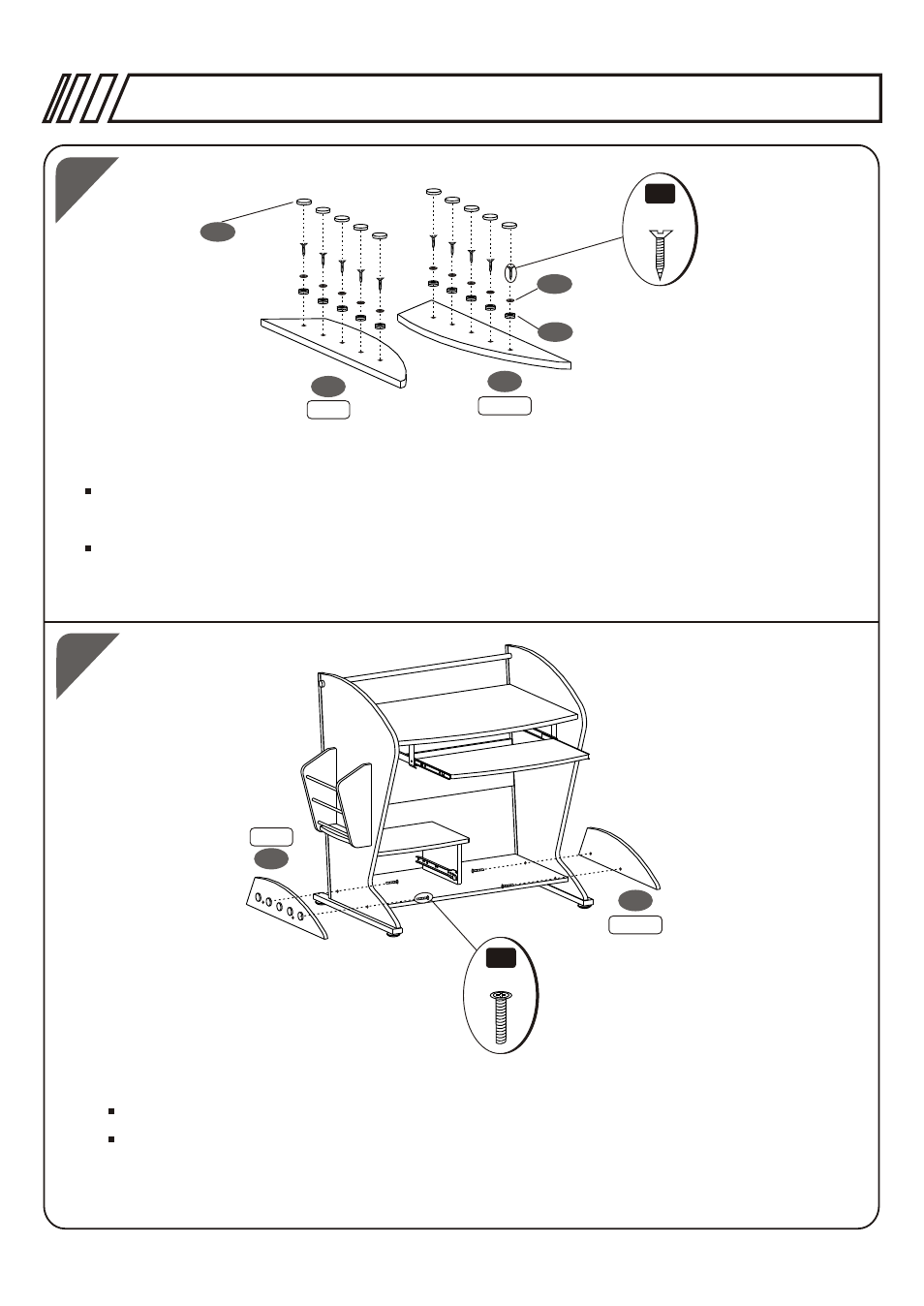

Use screws H to fix the Nuts (20C) and the Washers (20B) to the Side Panels (18). Then
place the Decorative Caps (20A) and tighten them well.
Use Screws D to assemble the Side Panels (18) with the Main Panels (1).
Use Tornillos H para fijar Tuercas (20 C) y Arandelas (20 B) a los Paneles Laterales (18).Luego
coloque los Tapones Decorativos (20 A) y ajuste bién.
Use Tornillos D para ensamblar los Paneles Laterales (18) con los Paneles Principales (1).
Izquierdo
Derecho
Izquierdo
Derecho
