RTA-Q207 P.12
X4 I
4X30 MM
18 19
24
23
25
X4 A
3X15 MM
20
23
26
26
Right
Left
X4 C
6X40 MM
17
21
22
23

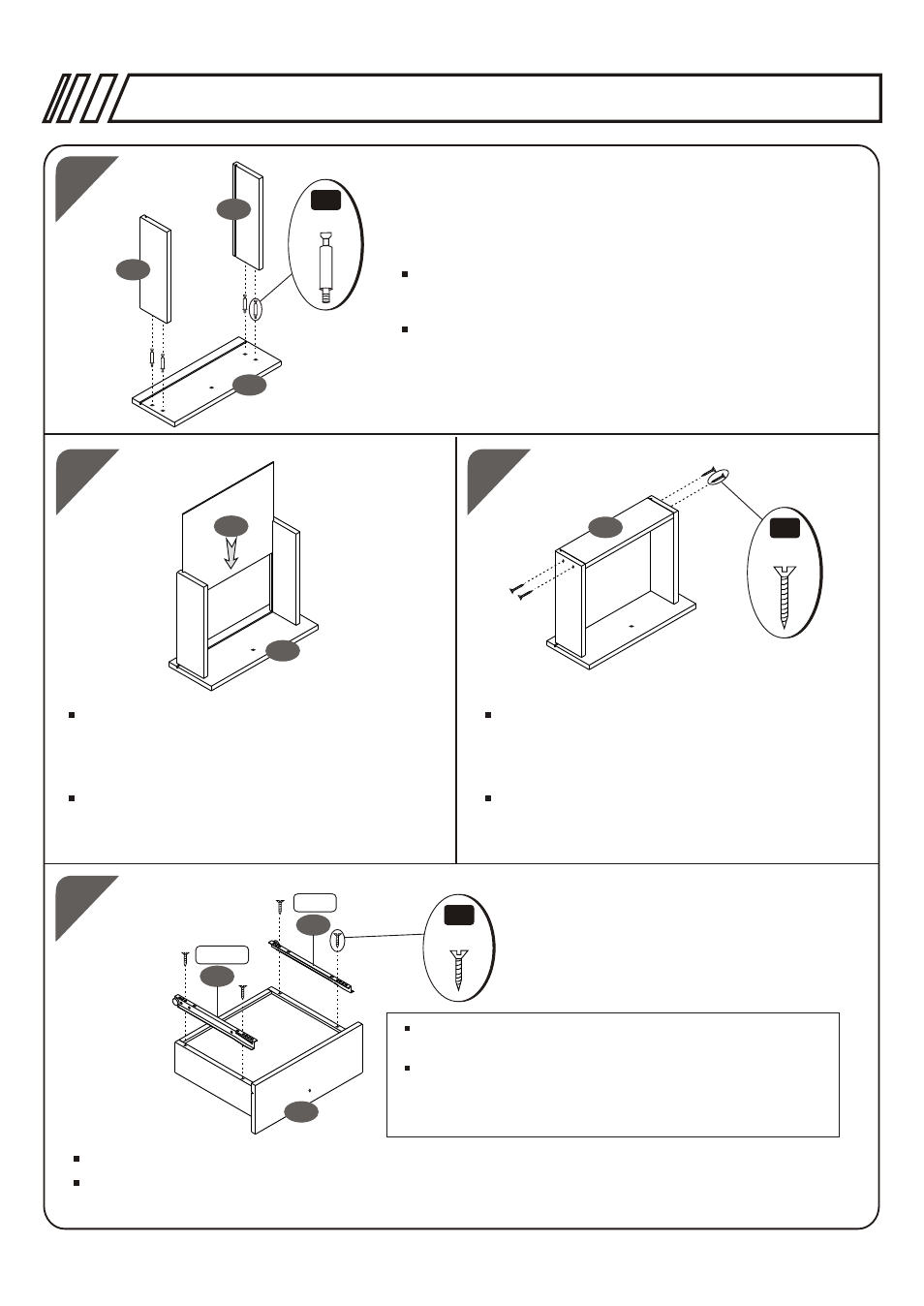

Use Bolts C fix the Drawer Left Panel (21) & the
Drawer Right Panel (22) to the Drawer Front Panel (23).
Use Pernos C para fijar el Panel Izquierdo de Gaveta (21)
y el Panel Derecho de Gaveta (22) al Panel Frontal de
Gaveta (23).
Insert the Drawer Bottom Panel (24)
between the Drawer Left Panel (21) & the
Drawer Right Panel (22).
Inserte el Panel Inferior de Gaveta (24) entre
los Paneles de Gaveta Izquierdo (21) y
Derecho (22).
Use Screws I to assemble the Drawer Back
Panel (25) between the Drawer Left Panel
(21) & the Drawer Right Panel (22).
Use Tornillos I para ensamblar el Panel
Posterior de Gaveta (25) entre los Paneles
Izquierdo (21) y Derecho de Gaveta (22).
Use Screws A to assemble the Drawer Sliders (26) to the Drawer left & Right Panels (21 & 22).
Use Tornillos A para ensamblar los Deslizadores de Gaveta (26) a los Paneles Izquierdo (21) y
Derecho de Gaveta (22).
Align selected holes on slides as illustrated with pre-
drilled holes on drawer box before inserting screws
Haga coincidir los agujeros seleccionados en los
Deslizadores con los agujeros pre-taladrados sobre
el cajón de la gaveta(como indica la ilustración)
antes de insertar los tornillos.
Derecho
Derecho
