SCREWS
4PCS
6X40 MM D
1
RTA-2202

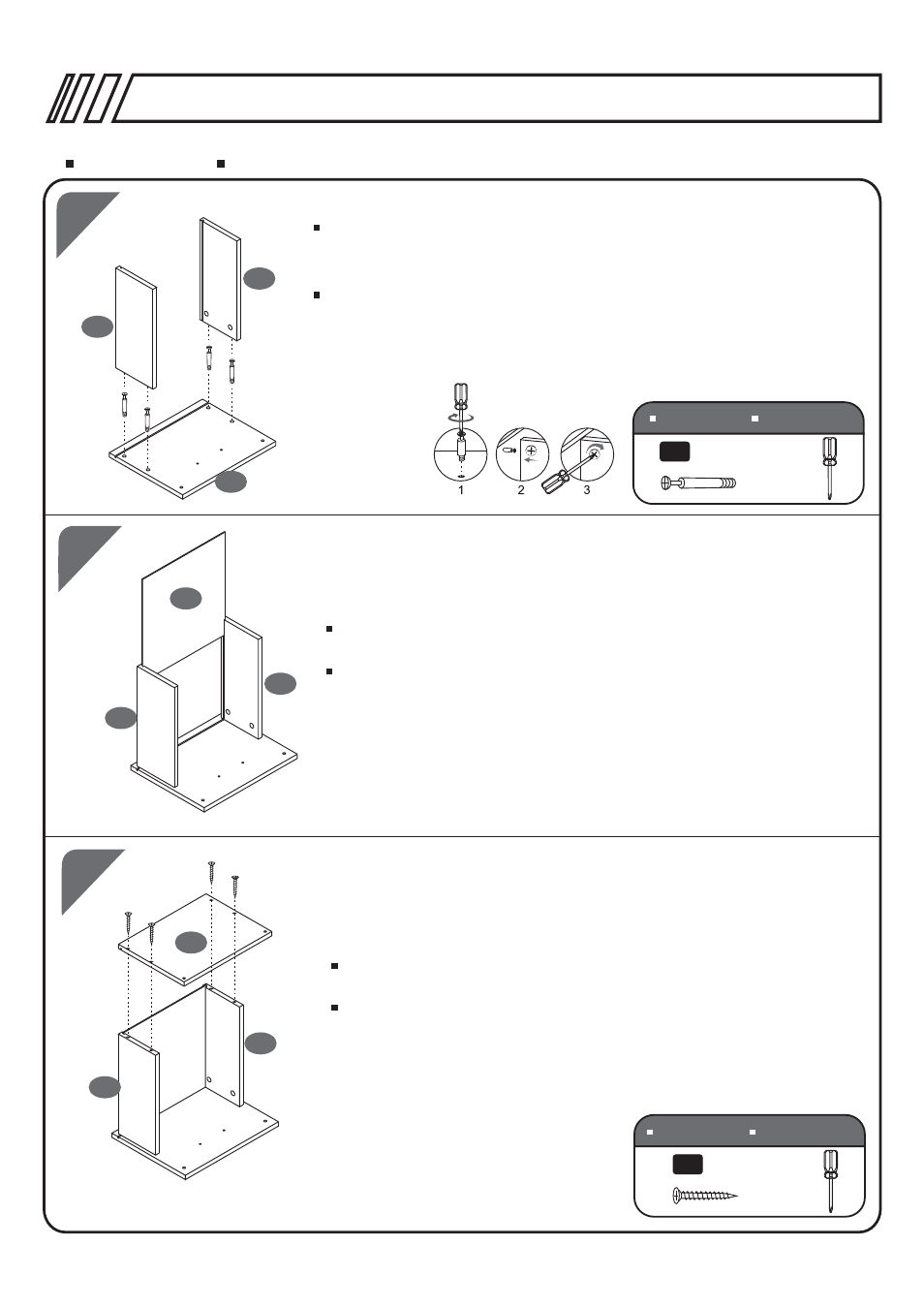

Assemble with the tool the Cam Bolts (D) to the back face of the
Drawer Front Panel (1). Then place over the bolts the Drawer Left
panel (2) and the Drawer Right Panel (3), and turn the cam locks.
Ensamble con la herramienta los Pernos (D) en el reverso del Panel
Frontal de Gaveta (1). Luego coloque sobre los pernos el Panel Lateral
Izquierdo de gaveta (2) y el panel lateral Derecho de gaveta (3), y gire
los cerrajes.
TORNILLOS
PASOS STEPS
3
2
4
2
Slide the Drawer Bottom Panel (4) between the groves of (2)
and (3), making sure it enters into the grove of (1).
Deslice el Panel de Fondo de gaveta (4) por las ranuras de (2) y (3),
y asegúrese que entre en la ranura de (1).
2
3
5
4PCS
4X30 MM E
3
SCREWS TORNILLOS
Use Screws (E) to Fix the Drawer Back panel (5) to the Drawer's
Left and Right Panels (2 and 3)
Coloque el panel posterior de gaveta (5) y ajuste con tornillos (E).
