RTA Products RTA-2202 - Manual (Page 13)

P.13
12
8
9
13
15
18
18
7PCS
6X40 MM D
4PCS
4X14 MM H
12
13
RTA-2202

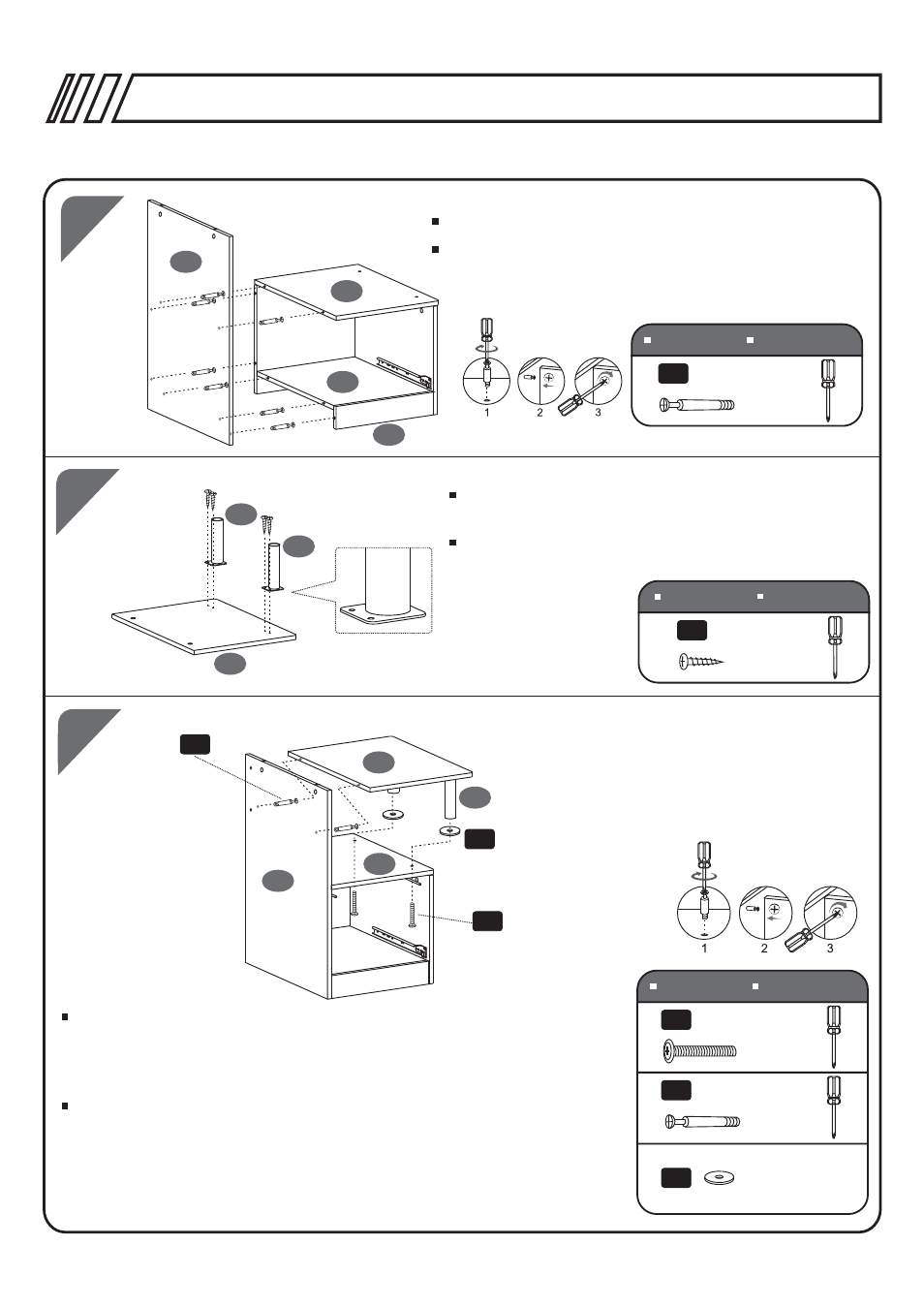

Use Bolts (D) to Fix the Inside Vertical Panel (13).
Fije el panel vertical interno (13) utilizando pernos (D).
Use Screws (H) to fix the Big Support tubes (18)
to the back face of the Right Horizontal Panel (15).
Con tornillos (H) fije los Soportes grandes (18) en el
reverso del panel Horizontal derecho (15).
2PCS
6X40 MM D
2PCS
6X40 MM K
2PCS M
X2
X2
D X2
14
18 X2
15
12
13
M
K
First place and align washers (M) over the holes of the Drawer Top
panel (12). Next, assemble the Bolts (D) to the Vertical Panel (13) and
assemble to it the Right Horizontal Panel (15). Finally, use screws (K)
to assemble the Big Support Tubes (18) to the Drawer Top (12) and
proceed to turn the cam locks on panel (15).
Primero coloque y alinee arandelas (M) sobre los orificios del Panel
Superior de gaveta (12). Después, ensamble los pernos (D) al Panel
Vertical (13) y ensamble el Panel Derecho Horizontal (15). Finalmente,
use tornillos (K) para ensamblar los Tubos de Soporte Grandes (18) al
Panel Superior de Gaveta (12) y proceda a girar los cerrajes en el
panel (15).
SCREWS TORNILLOS
SCREWS TORNILLOS
SCREWS TORNILLOS
