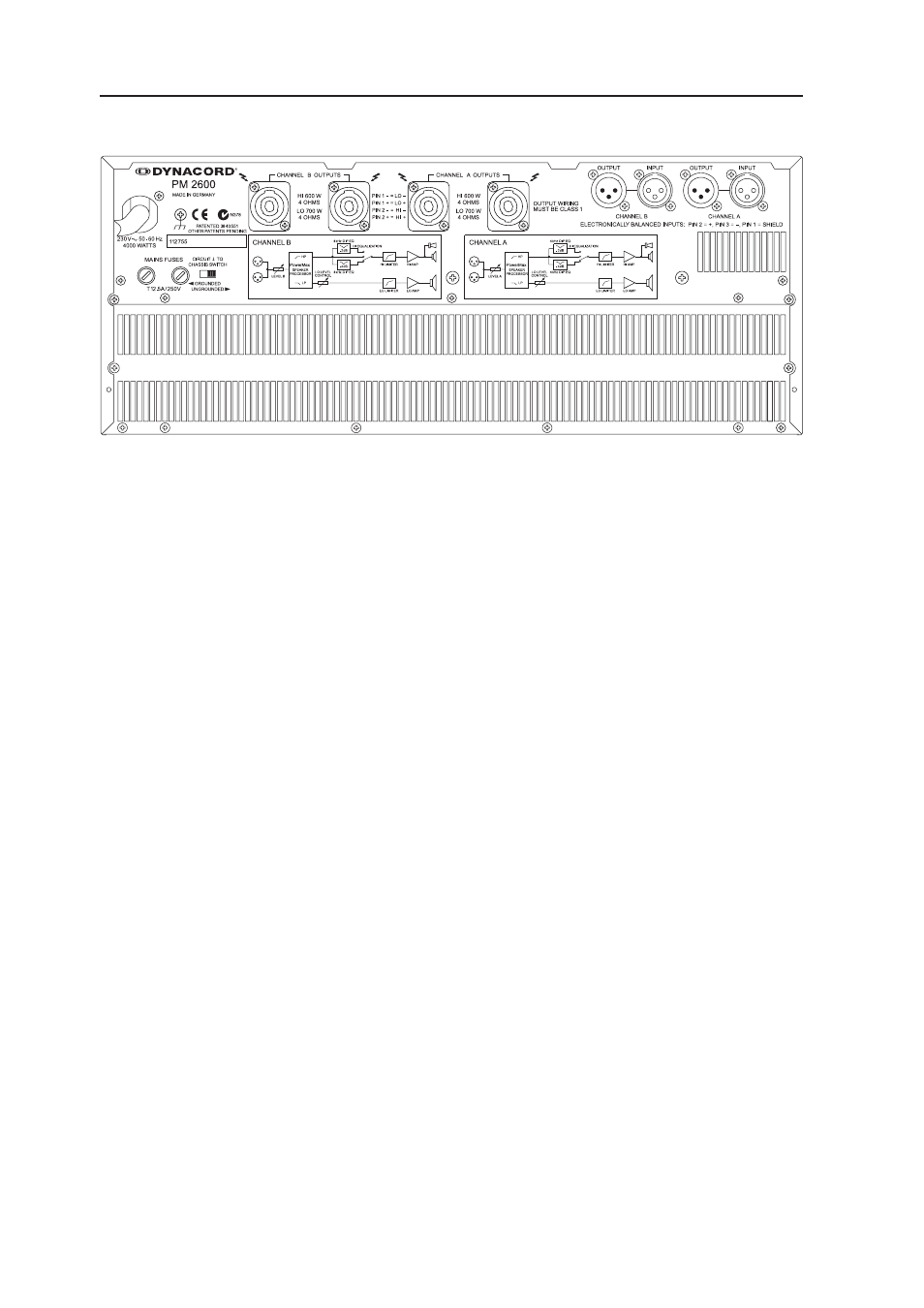

RÜCKSEITE
Netzsicherung für LO-Endstufen (Kanal A/B)
Die linke Sicherung dient zur Absicherung der Stromversorgung für die Tieftonendstufen in beiden End-
stufenkanälen A und B.
Netzsicherung für HI-Endstufen (Kanal A/B)
Die rechte Sicherung dient zur Absicherung der Stromversorgung für die Mittel-Hochtonendstufen in bei-
den Endstufenkanälen A und B.
Groundliftschalter
Dieser Schalter trennt das Chassis elektrisch von der Schaltungsmasse ab und dient zur Verhinderung
von “Brummschleifen”. Brummschleifen können entstehen wenn mehrere Geräte masseseitig sowohl
über die Schutzleiter an den Steckdosen, beim Rackeinbau über die metallische Verbindung der Chas-
sis, als auch über die Masseverbindungen der NF Signalwege miteinander verbunden sind.
Erdschraube
Neben dem Groundliftschalter befindet sich eine Schraube zum Anschluß einer “Erdschiene” beim Rack-
einbau. Mehrere Geräte in einem Rack sollten immer über eine Erdschiene masseseitig miteinander
verbunden werden, da die galvanische Verbindung der Chassis aufgrund der Frontblendenlackierung
normalerweise nicht gewährleistet ist.
