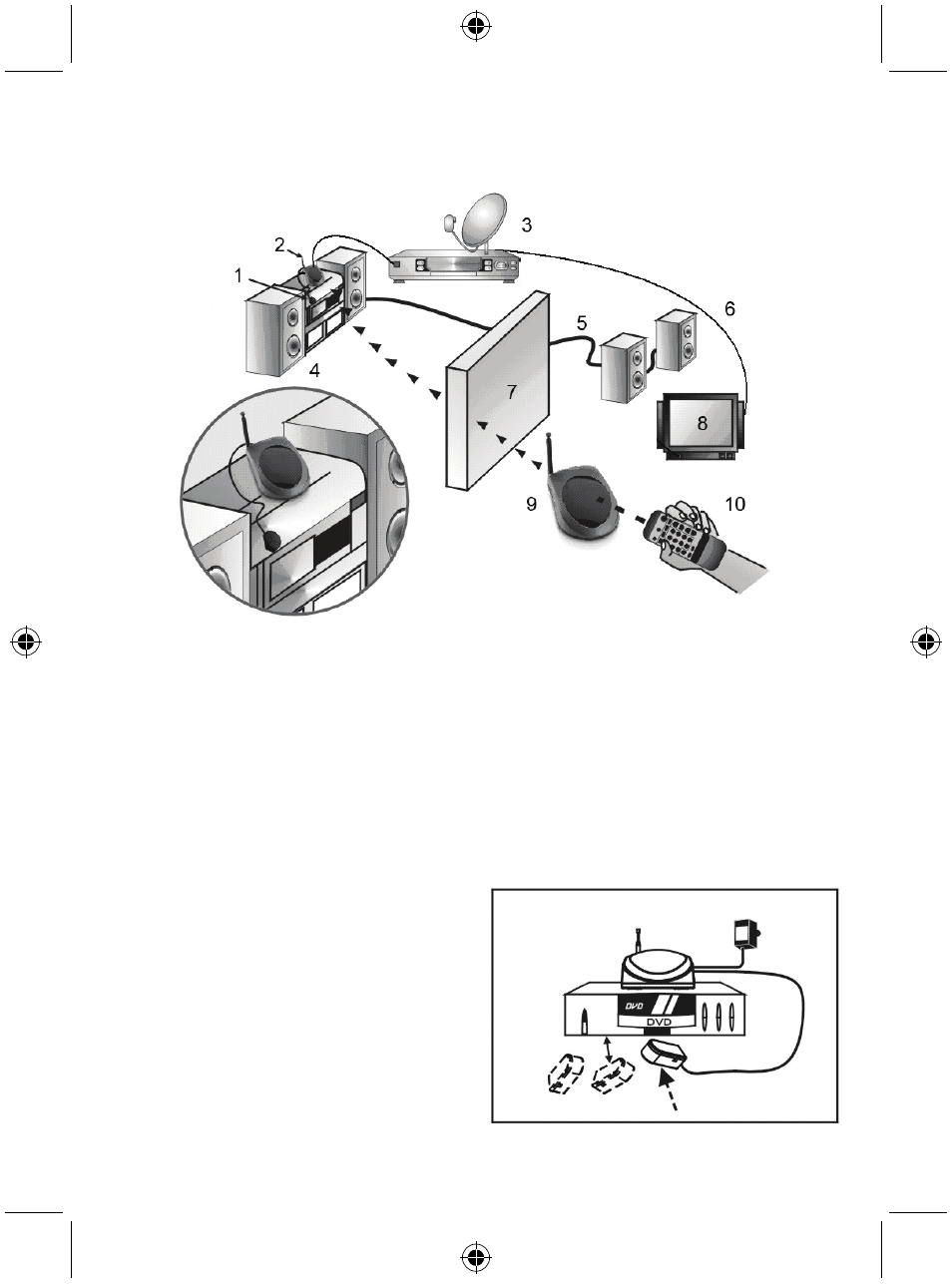

Esquema de la aplicación:
TV, receptor de satélite y sistema estéreo con control remoto
1. Infrarrojos
2. Receptor infrarrojos IR-EGGS5
3. Set Top Box o receptor de satélite
4. Set de Audio
5. Cable de extensión para altavoz
6. Cable para la TV
7. Pared
8. TV
9. Transmisor infrarrojos IR-EGGS5
10. Mando a distancia
Pasos a seguir:
1. Conecte el cable de extensión por infrarrojos
al receptor de infrarrojos IR-EGGS5
2. Coloque los infrarrojos frente a los sensores
de infrarrojos de los equipos
3. Coloque el emisor IR-EGGS5
4. Conecte las fuentes de alimentación
