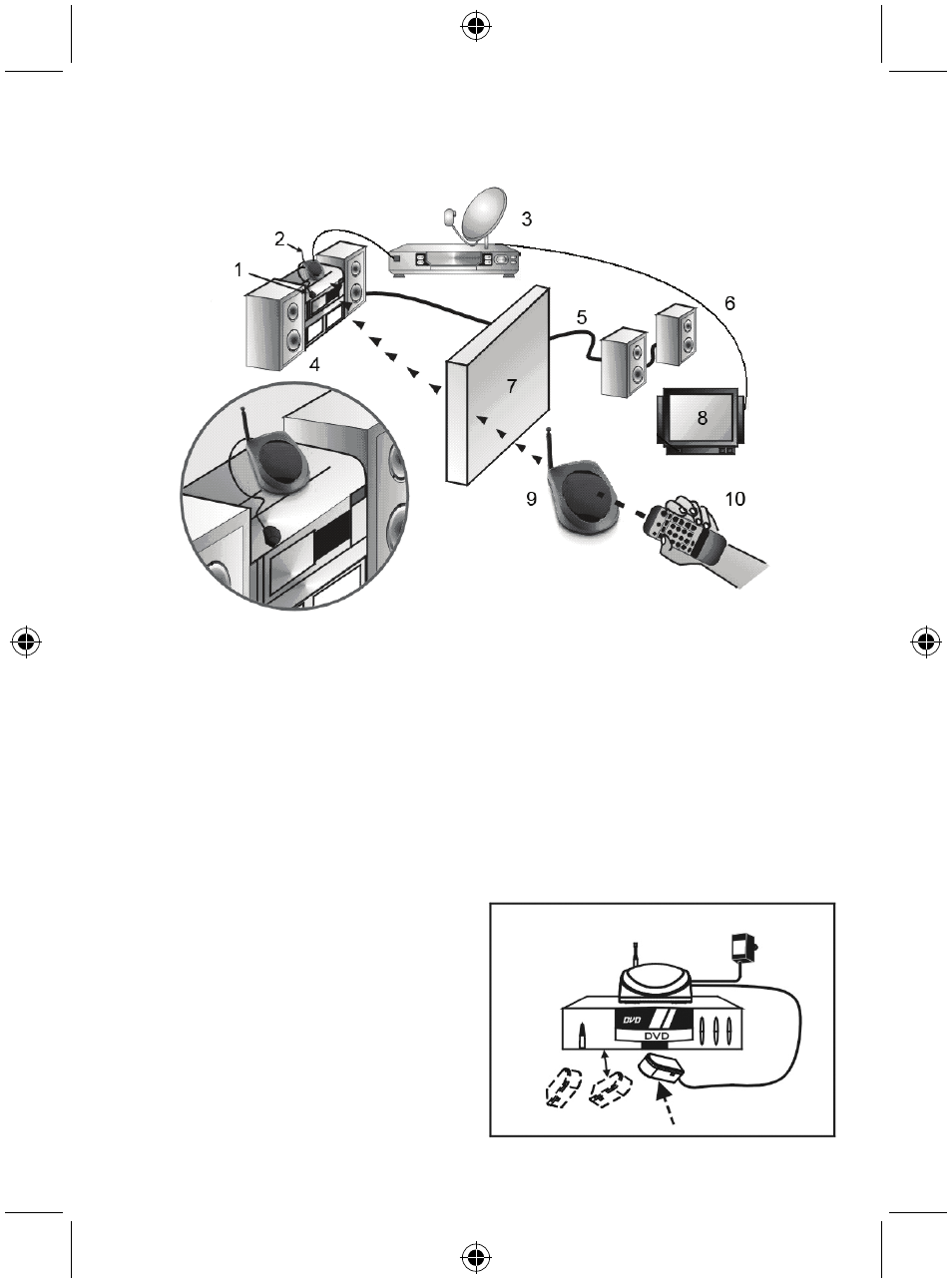

Schéma de l’application :
TV, récepteur de signaux de satellite et chaîne stéréophonique dotée d’une télécommande
1. Yeux infrarouges
2. Récepteur IR-EGGS5
3. Terminal numérique ou récepteur de signaux de satellite
4. Set audio
5. Câble relié au haut-parleur supplémentaire
6. Câble relié au téléviseur
7. Mur
8. TV
9. Emetteur
IR-EGGS5
10. Télécommande infrarouge
Etapes :
1. Connectez le câble de prolongement
infrarouge au récepteur IR-EGGS5
2. Placez les yeux infrarouges avec précision
devant les capteurs infrarouges de
l’équipement
3. Placez l’émetteur IR- EGGS5
4. Connectez les alimentations électriques
