12

ITALIANO

Antenna DVB-T da interno

Dati tecnici

• Gamma di frequenza:

VHF 87,5-230 MHz
UHF 470-862 MHz

• Ricezione:

FM/VHF/UHF

• Guadagno dell’amplificatore:

25 dB

• Segnali compatibili:

DVB-T, ISDB-T, DMB-T/H, ATSC, DAB/FM radio

• Livello di uscita:

100 dBµv

• Impedenza:

75 Ω

• Figura di Rumore:

≤3 dB

• Alimentazione:

con alimentatore AC/DC (DC 12 V/50 mA)
o interna al ricevitore set-top box DTV (DC 5 V/40 mA)

• Cavo antenna:

2 m - integrato

• Uscita:

maschio coassiale

• Filtro LTE (4 G):

si

• Dimensioni:

128 x 228 x 0,5 mm

• Colore:

nero

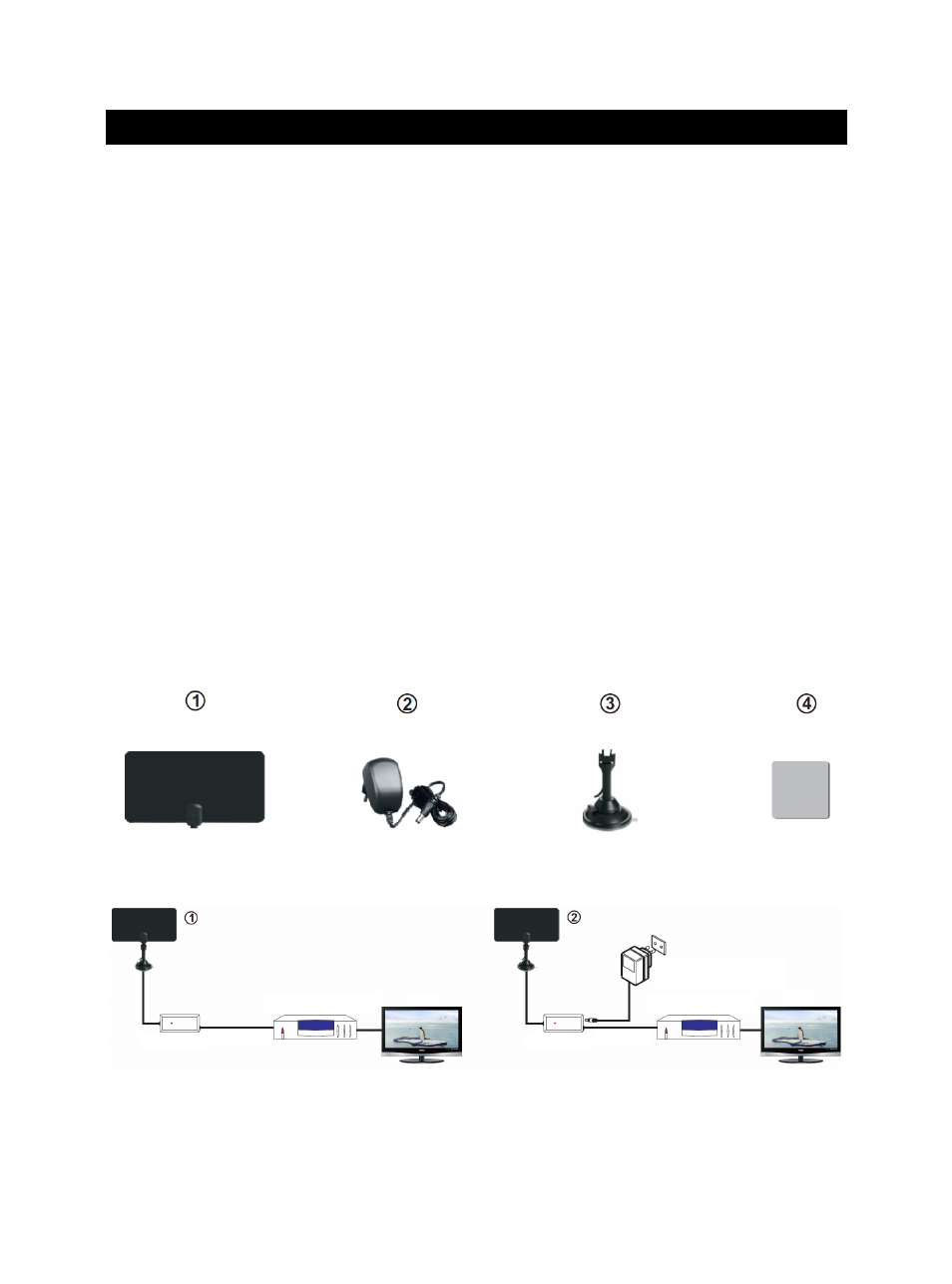

Contenuto della confezione

• 1x antenna
• 1x supporto antenna a ventosa
• 1x strip adesivo per il fissaggio
• 1x alimentatore
• Manuale

Istruzioni per l'installazione

Per prima cosa stabilire come si desidera collegare l’antenna; può essere installata in due modi:

1. Alimentata dal ricevitore set-top box DTV tramite cavo coassiale. L’uscita DC da 5 V del ricevitore

set-top box deve essere attivata per consentire l’alimentazione.

2. Alimentata tramite alimentatore AC/DC.

Digitale Terrestre STB

5 V 40 mA

Amplificatore

Amplificatore 5 V 40 mA

Digitale Terrestre STB

Alimentatore AC/DC

12 V 50 mA

TV

TV
