Ürün özellikleri:
• SMD devresi teknolojik tasarımı
• Minimum parazit için korumalı
• Yerleşik yüksek kazanç ve düşük gürültülü yükselteç
• Mobil
kullanım için portatiftir (kamp yapma, tekne gezisi vb.)
• Mümkün olan en iyi alış için yatay veya dikey konumlandırma
• DTV set üstü cihazı veya dahil olan ayrı güç adaptörü tarafından güç sağlanır
• Modern parlak yüzeye sahip şık ve kompakt tasarım
• Özellikle
çeşitli karasal sinyallerin HDTV'leri (DVB-T, ISDB-T, DMB-T/H, ATSC) ve DAB/FM
radyoları ile uyumludur.
Kurulum:
Not: En iyi alış için lütfen aşağıdaki şartları kontrol edin:
1. Anteni parazit kaynaklarından uzak tutun: anteni klimalar, asansörler,
saç kurutma makineleri ve mikro dalga fırınlar vb. gibi büyük enerji
tüketen cihazlardan uzak tutun.
2. Anteni iç ortamda kullanırken bir pencerenin yakınına yerleştirin.
3. Anteni mümkün olduğunca yükseğe kurun: Dijital karasal alışta anten
ve iletim kulesi arasında bazı engeller varsa geçici sinyal kaybına
neden olacaktır. Bu yüzden, anten mümkün olduğunca yükseğe
kurulursa bu engeller azaltılacaktır.
Kurulum 1: DTV set üstü cihaz tarafından güç sağlanan (Res.1)
Bu kurulumda set üstü cihazınızın (STB) antene IEC konektörü aracılığıyla
güç sağlayan koaksiyel kablo 5V DC'yi destekleyebildiğinden emin olmanız
gerektiğine lütfen dikkat edin.
Adım 1: Anten ana ünitesini ve aksesuarlarını kutudan çıkarın.
Adım 2: Koaksiyel kablo ile anteni ve DTV set üstü kutusunu (1) bağlayın
Adım 3: DTV set üstü kutusunu televizyonunuza(2) bağlayın. Lütfen STB'nizin koaksiyel kablo güç
sağlama fonksiyonunun AÇIK olduğundan emin olun. (Lütfen koaksiyel kablo güç sağlama fonksiyonu
için STB'nizin kullanım kılavuzuna bakın)
Adım 4: Dijital televizyon sinyalinin alınası için anteni en iyi pozisyonda ayarlayın (anten gövdesini
farklı yönlere çevirin veya dikey veya yatay olarak ayarlayın). (Antenin, dijital TV sinyalinin içeri girdiği
pencerenin yakınına yerleştirilmesi önerilir).
Adım 5: Düzgün, düzenli ve güvenli olması açısından koaksiyel kabloyu düzenleyin.
Kurulum 2: AC/DC adaptörü tarafından güç sağlanan (Şek.2)
Adım 1: Anten ana ünitesini ve aksesuarlarını kutudan çıkarın.
Adım 2: Anten ve DTV set üstü cihazını (1) koaksiyel kablo ile bağlayın veya anteni doğrudan
televizyonunuza bağlayın (bu durumda Adım 3 ve Adım 4'ü atlayın).

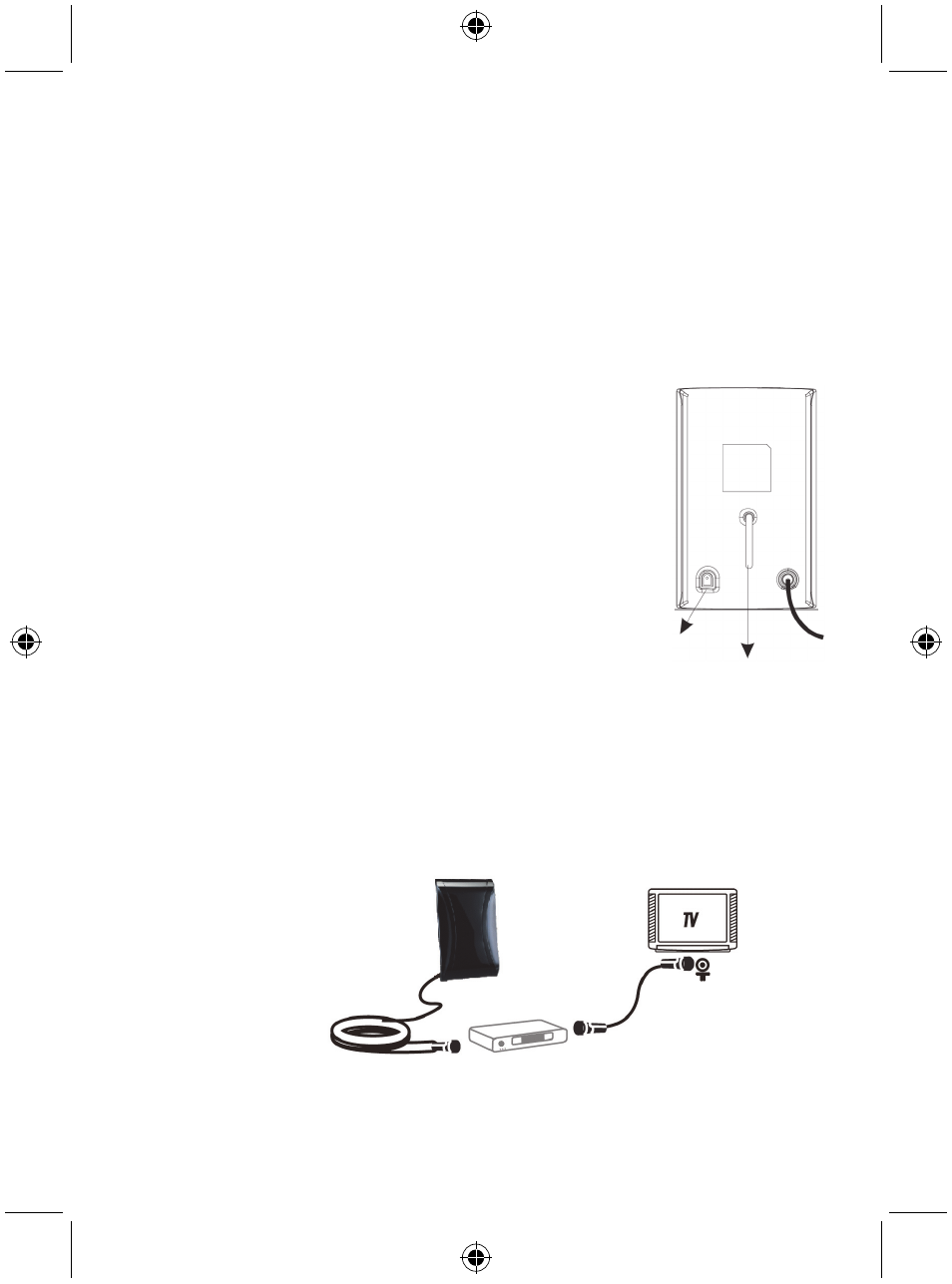

Şek.1
Dikey veya Yatay
kurulum
DC güç girişi
