MAGYAR
Beltéri DVB-T antenna
Bevezetés:
Ez az antenna földfelszíni digitális tévéadások vételére készült. A legjobb megoldást jelenti a digitális
otthoni és a hordozható tévékészülékek vételére. Ez az antenna egy olyan aktív antenna, amely
használható tévékészülékkel, illetve olyan set-top box készülékkel, amely támogatja a koaxiális
kábelen keresztül történő áramellátást vagy a tápegységről történő külső áramellátást. A termék
tartozéka a függőleges vagy vízszintes felszereléshez szükséges asztali talapzat.
Műszaki adatok:

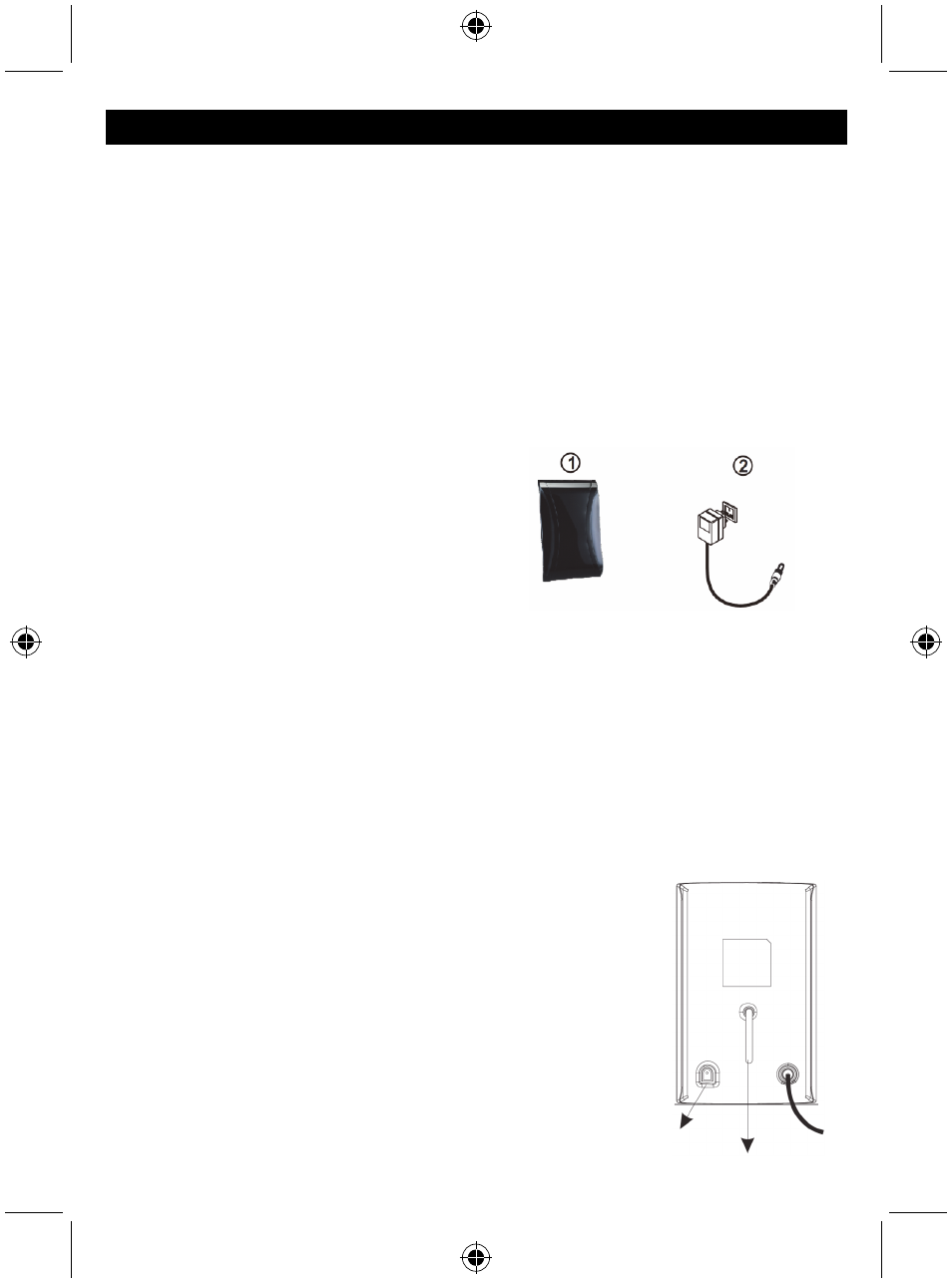

A csomag tartalma:
Frekvenciatartomány: VHF: 40-230 MHz
UHF: 470-790 MHz Kérjük, hogy az üzembe helyezés előtt
ellenőrizze, hogy megvan-e minden.
• Erősítés: 28 dB 1. Antennakészülék
• Max. kimeneti jelszint: 100 dBµV 2. AC/DC tápegység
• Tápfeszültség: A különálló AC/DC
tápegységen (DC 6 V/100
mA) vagy DTV set-top boxon
(DC 5 V/40 mA) keresztül
• Impedancia: 75 Ω
• Zajtényező: ≤ 3 dB
A készülék jellemzői:
• SMD technológiás nyomtatott áramkör
• Árnyékolt a lehető legkisebb mértékű zavarás érdekében
• Beépített nagy erősítésű, de halk erősítő
• Hordozható a mobil használat érdekében (kempingezés, hajózás stb.)
• Vízszintes vagy függőleges elhelyezés a lehető legjobb vétel érdekében
• Táplálás a DTV set-top boxról vagy a tartozékként kapott külön tápegységről
• Stílusos és kompakt méretű kialakítás modern, fényes fekete felülettel
• Különösen kompatibilis a különböző földfelszíni digitális jeleket (DVB-T, ISDB-T, DMB-T/H, ATSC)
vevő HDTV készülékekkel és DAB/FM rádiókészülékekkel.
Üzembe helyezés:
Megjegyzés: Kérjük, hogy a legjobb vétel érdekében ügyeljen az
alábbiakra:
1. Az antennát interferencia-forrásoktól távol kell tartani: az antennát nem
szabad a nagy teljesítményfelvételű berendezések, például
klímaberendezés, lift, hajszárító, mikrohullámú sütő stb. közelében
elhelyezni.
2. Ha az antennát beltérben használják, akkor az ablak közelében kell
elhelyezni.
3. Az antennát a lehető legmagasabbra kell helyezni: ha földfelszíni
digitális sugárzás esetében megszakad az összeköttetés az antenna
és az adótorony között, akkor átmenetileg jelvesztés következhet be.
Ha tehát az antenna a lehető legmagasabbra van helyezve, az
összeköttetés ritkábban szakad meg.
Vízszintes vagy függőleges
tájolás beállítása
DC tápfeszültség
bemenet
