Inhalt
I.
Einleitung
II. Ausstattung und technische Daten
III. System-Layout
IV. Inbetriebnahme und Einstellungen
1. Sender
a) Batterien einsetzen
b) Ladezustand
c) Laden von NiCd.Batterien
d) Quarzwechsel
2. Anschluß von Empfänger und Servos
3. Einstellung von Sender, Empfänger und Servos
a) Funktionstest der Servos
b) Einstellung der Servos
c) Wegeinstellung
I. Willkommen in der Welt des funkferngesteuerten
Modellflugs!
Der Sender Ranger 3 FM Sky ist Bestandteil des Easy-
Star Ready to fly –Sets, ergonomisch gestaltet und aus
hochwertigen Komponenten hergestellt, um einen jah-
relangen, problemlosen Betrieb sicherzustellen.
Da die empfängerseitigen Komponenten bereits im
Modell eingebaut sind, haben einige Hinweise für die-
sen Bereich weniger Bedeutung, jedoch evtl. bei Ver-
wendung der Fernsteuerung in anderen Modellen.
Informieren Sie sich über das weitere MULTIPLEX/
HiTEC-Programm an Fernsteuerungen für Einsteiger,
Hobby-Piloten und Expert bei Ihrem Fachhändler.
Diese Anleitung ist Bestandteil des Produktes. Sie soll-
te sorgfältig aufbewahrt und bei evtl. Weitergabe des
Produktes ebenfalls mit weitergegeben werden.
Antenne
Griff
Motor
Anzeige
Seitenruder-
Knüppel
Seitenruder-
Trimmung
Ein/Aus-
Schalter
Quarz
Höhenruder-
Knüppel
Höhenruder-
Trimmung
Mischer
Ein/Aus
Ladebuchse
Servo-Reverse
Seitenruder
Servo-Reverse
Höhenruder

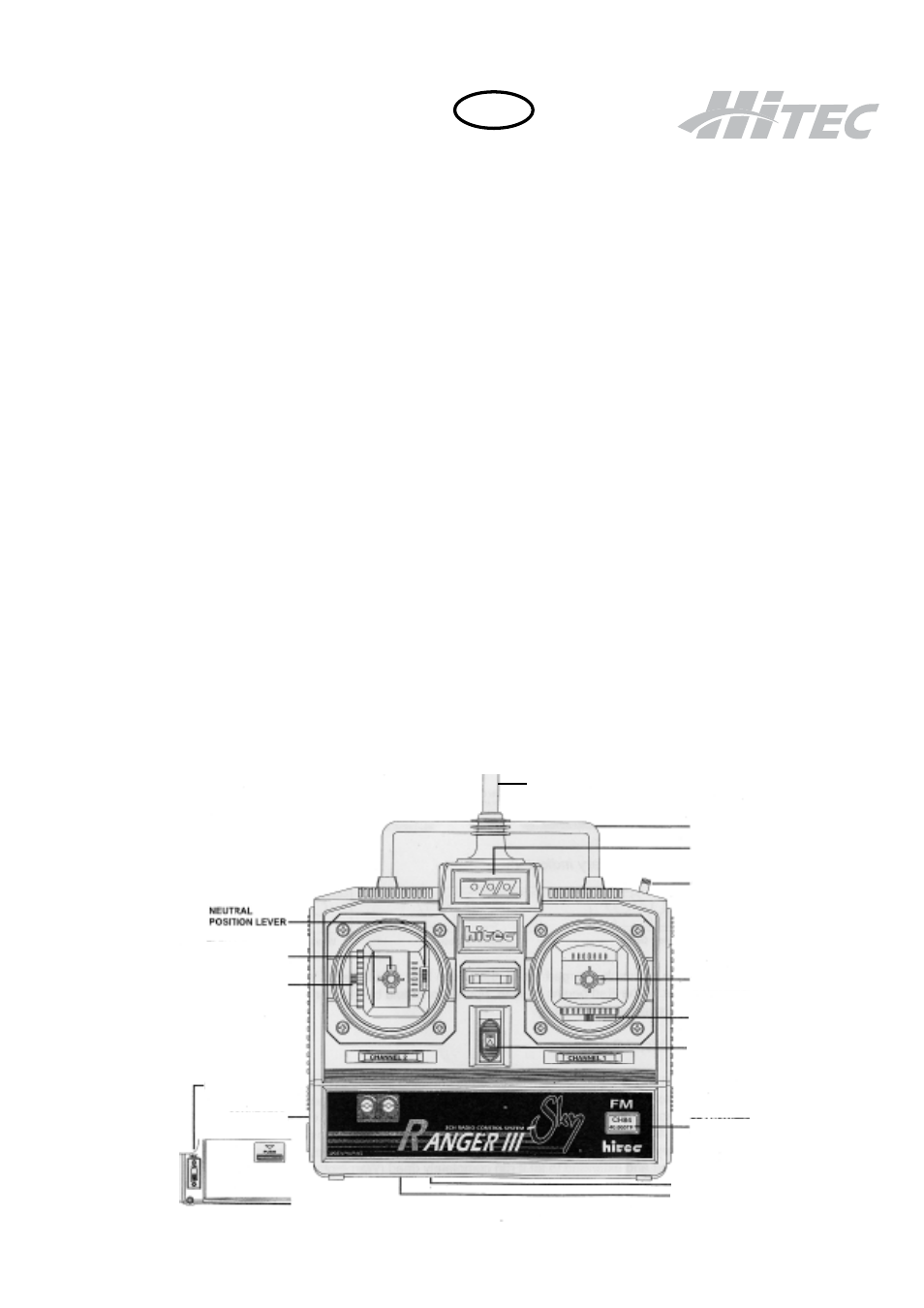

III. System-Layout
II. Ausstattung und technische Daten:
A: Sender
- 3-Kanal-FM-Sender
- Bei Höhen- und Seitenruder- Kanälen Laufrichtungs-
umkehr per Schalter
- 3. Kanal über Schieber zu betätigen
- V-Leitwerks- oder Deltamischer
- Wegeinstellung für Kanal 1 u. 2.
- V-Leitwerks- oder Deltamischer
- Ladebuchse für 8 NiCd-Zellen Größe AA
- Wechselbarer Steckquarze
- Unterspannungswarnung per LED
B: Empfänger
- 4 K-FM Empfänger
- Wechselbarer Steckquarze
- Leicht und kompakt
C: Servos
- 2 leichte Tiny-S-Servos
D: Regler
- kleiner,leichter Hochfrequenz-Regler MULTIcont X-08
R
ANGER III
D
