12. Caractéristiques techniques
Poêle-cheminée Merida, certifié selon DIN-EN 13240 : 2001 + A2 2004 et Art. 15a
B-VG (Autriche) ; peut s‘utiliser exclusivement lorsque la porte du foyer est fermée ;
permet plusieurs raccordements à une cheminée.
n° VKF: 21010; n° du rapport d‘essai (A): FSPS-Wa 1962-A
Pour les dimensions de la cheminée selon la norme EN 13384-1 / 2, se baser sur les don-
nées suivantes:
Dimensions:
Hauteur
Largeur
Profondeur
Poêle
135 cm
48 cm
41,5 cm
Foyer
34 cm
22 cm
27 cm
Poids (acier/céramique):
136/144 kg
Diamètre du tuyau de fumée:
15 cm
Diamètre du tuyau du système d‘air Hase*
10 cm
* Pour une arrivée d‘air séparée dans les maisons basse énergie et en cas d‘alimentation insuffisante en air de
combustion dans la pièce où le poêle est installé

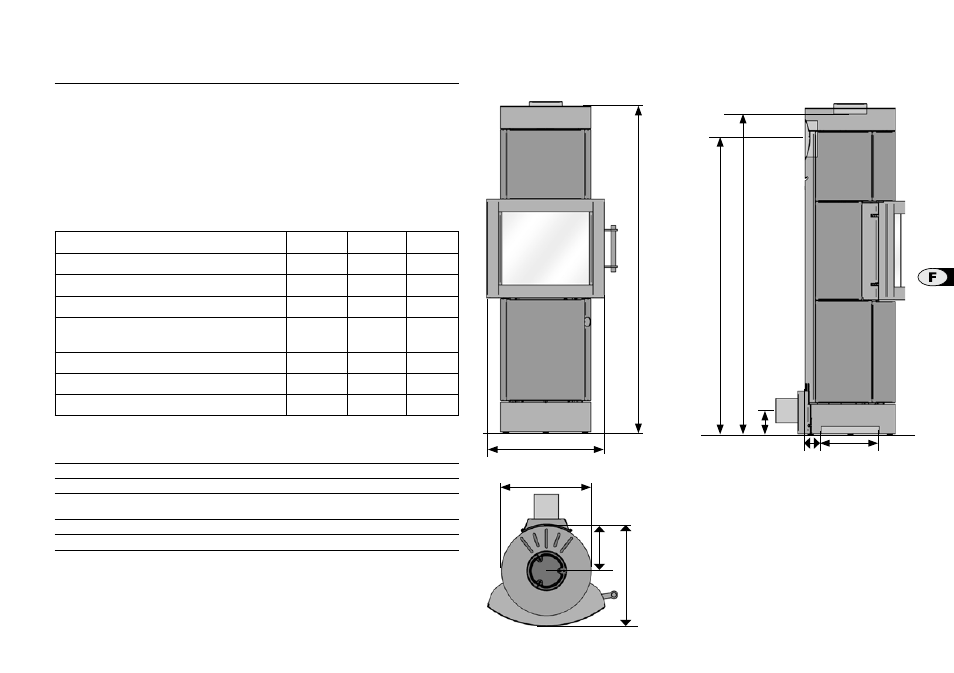

Vue de face
Vue de côté
Dimensions en cm
Valeurs de combustion
Bois
Briquette
Puissance calorifique nominale
4
4
kW
Flux massique des gaz d‘échappement
4
4
g/s
Température à la tubulure des gaz d‘échappement
280
280
˚C
Pression minimum de refoulement à la
puissance calorifique nominale
12
12
Pa
Teneur en CO pour 13% de O2
1059
1113
mg/m³
Efficacité énergétique
80
79
%
Particules fines
23
50
mg/m³
Hauteur
du poêle
: 1
35
Raccor
dement en sortie supérieure:
13
2
48
41
,5
18,5
Raccor
dement en sortie
arrière
(que
la variante
en céramique)
: 1
22
Hauteur
de r
accor
dement du système d‘
air
Hase: 1
0
Vue d‘en haut
Ø 24
6,5
37
Espace de raccordement
du système d‘air Hase en bas
