13. Technische Daten
Kaminofen Lima B.11, geprüft nach DIN-EN 13240 : 2005-10/1 : 2008-06 und Art.
15 a B-VG (Österreich), darf nur mit geschlossenem Feuerraum betrieben werden,
mehrere Anschlüsse an einen Kamin möglich. VKF-Nr.: 22674
Zur Bemessung des Schornsteins nach EN 13384-1 / 2 gelten folgende Daten:
Brennwerte: Scheitholz Brikett
Nennwärmeleistung 6 6 kW
Wirkungsgrad 80 79 %
Feinstaub 13 26 mg/m³
CO-Gehalt bei 13% O2 1104 882 mg/m³
Abgasmassenstrom 5,5 5,5 g/s
Abgasstutzentemperatur 320 320 ˚C
Mindestförderdruck bei Nennwärmeleistung 12 12 Pa
Die auf dem Geräteschild angegebene Nennwärmeleistung von 6 kW ist je nach der
Isolierung des Gebäudes ausreichend für 20 bis 80 m² (ohne Gewähr).
Abmessungen: Höhe Breite Tiefe
Ofen
121 cm 48 cm 48 cm
Feuerraum 43 cm 28 cm 30 cm
Gewicht (Keramik / Speckstein): 178 / 214 kg
Rauchrohrdurchmesser: 15 cm
Rohrdurchmesser Hase-Luftsystem*: 10 cm
* Für separate Luftzufuhr in Niedrigenergiehäusern und bei unzureichender
Verbrennungsluftversorgung im Aufstellungsraum.

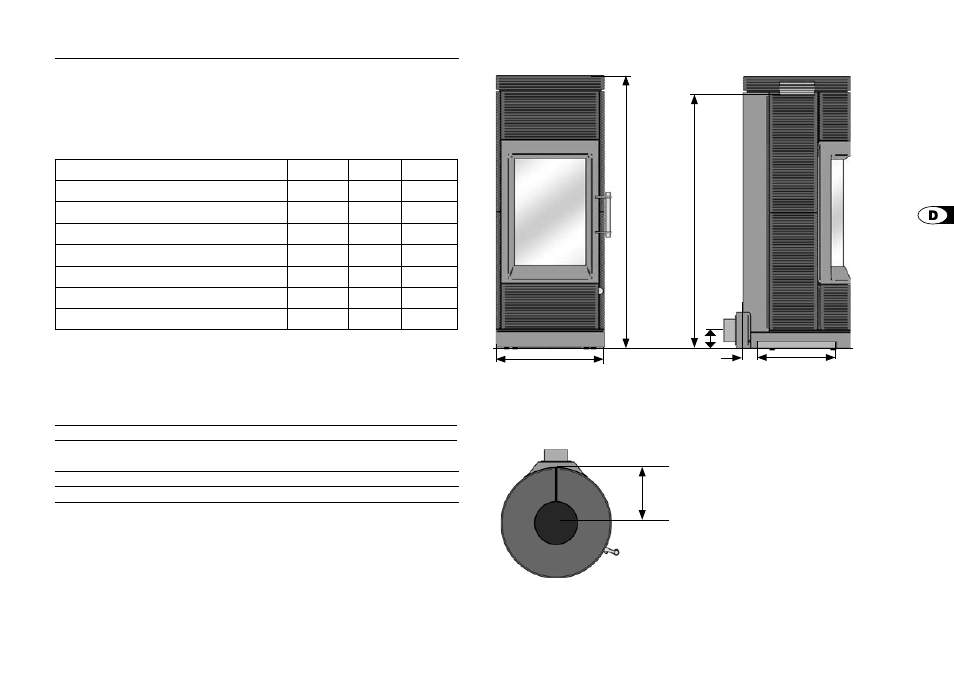

Abmessungen in cm
Ofenhöhe:
121
Anschlusshöhe:
113
Anschlusshöhe
Hase-Luf
tsystem:
9
24
Vorderansicht Seitenansicht
Aufsicht
Ø 35 6,5
Anschlussbereich
Hase-Luftsystem
unten
Ø 48
Drehwinkel des Ofens:
180° · rechts / links in 15° Schritten
arretier- und verriegelbar
Sicherheitsabstände zu
brennbaren Materialien beachten!
