29
Dimensioni in cm
11. Dati tecnici
Stufa a legna Asmara, DIN-EN 13240 e Art. 15 a B-VG (Austria), può essere
utilizzata solo con zona fuoco chiusa. È conforme ai criteri per l‘omologazione di
dispositivi di combustione con funzionamento indipendente dall‘aria ambiente di
combustibili solidi del Deutsches Institut für Bautechnik (DIBt).
Possibile installa-
zione di una canna fumaria multipla oppure, vedi punto 4 Collegamento multiplo
con funzionamento indipendente dall‘aria ambiente. N. VKF: 25257
DIBt numero d‘immatricolazione: Z-43.12-378 / Typ FC41x und FC51x
Quanto alle dimensioni del camino, in conformità alla norma EN 13384-1 / 2 sono
validi i dati seguenti:
Valori della combustione Legna
Potenza calorifica nominale 6 kW
Rendimento 82 %
Polvere fine 23 mg/m³
Contenuto CO con 13% O2 771 mg/m³
Corrente della massa dei gas combusti 6,3 g/s
Temperatura al raccordo dei gas combusti 279 ˚C
Pressione minima d‘alimentazione a potenza calorifica nominale 12 Pa
Requisiti minimi dell’aria di combustione 25 m³/h
La potenza calorifica nominale di 6kW indicata sulla targhetta dell‘apparecchio è
sufficiente secondo l‘isolamento della casa per 20 bis 80 m² (senza garanzia).
Misure: Altezza Larghezza Profondità
Stufa 156 cm 41 cm 44 cm
Zona fuoco 49 cm 25 cm 27 cm
Peso senza blocco di accumulo calore (Maiolica=Pietra naturale ) 202 kg
Blocco di accumulo calore (opzionale) 67 kg
¹ Raccordo verticale della canna fumaria min. 33 cm
Diametro tubo di uscita fumi 15 cm
Diametro tubo sistema di ventilazione Hase* 10 cm

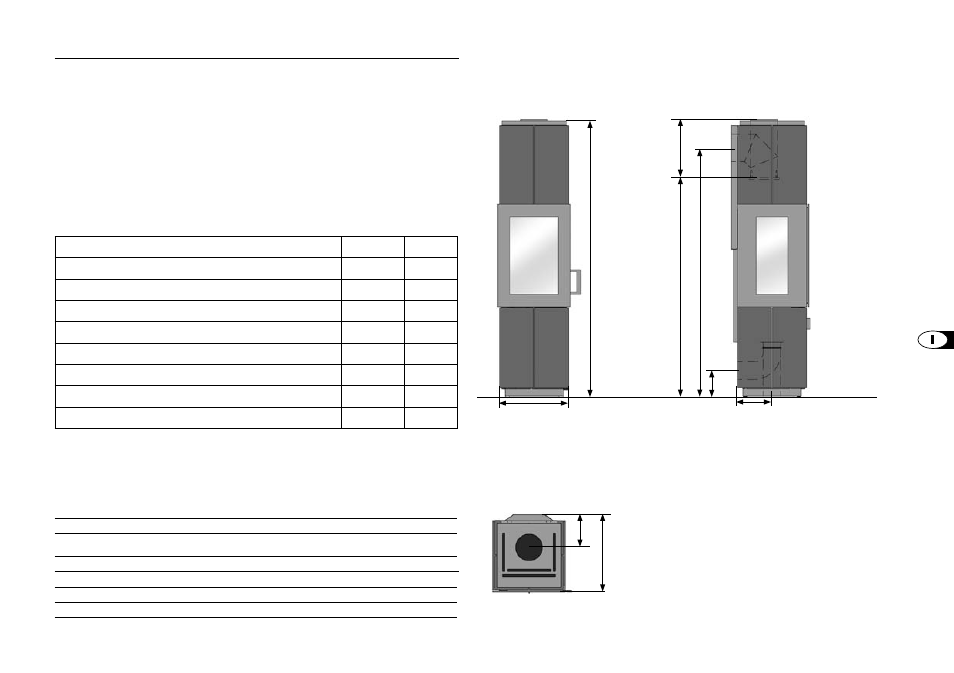

Vista frontale
Maiolica/Pietra naturale: Vista laterale
Maiolica/Pietra naturale:
Vista dall‘alto
Maiolica/Pietra naturale:
* Per un‘alimentazione di aria separata
in case a basso consumo energetico
ed in presenza di insufficiente aria di
combustione in aree di esposizionei
Altezza del raccordo superiore: 124
41
Altezza: 156
18,5
44
Raccordo d‘aria di combustione: 15
aria di combustione
a basso: 20
Altezza del raccordo posteriore: 141
1
min. 33
