21
11. Caractéristiques techniques
Poêle-cheminée Luno B.13, certifié selon DIN-EN 13240 und Art. 15 a B-VG (Au-
triche), peut s‘utiliser exclusivement lorsque la porte du foyer est fermée. Conforme
aux critères d‘agrément pour les foyers indépendants de l’air ambiant à combustibles
solides du DIBT (Deutsches Institut für Bautechnik). Raccordements multiples de la
cheminée possible,cf point 4 „Raccordement multiple avec fonctionnement indé-
pendant de l’air ambiant“.
n° VKF: 24259; DIBt-Zulassungs-Nr.: Z-43.12-341. / Typ FC41x und FC51x
Pour les dimensions de la cheminée selon la norme EN 13384-1 /-2 se baser sur
les données suivantes:
Valeurs de combustion Bois
Puissance calorifique nominale 5,5 kW
Efficacité énergétique 80,2 %
Particules fines 15 mg/Nm³
Teneur en CO pour 13% de O2 809 mg/m³
Flux massique des gaz d‘échappement 5 g/s
Température à la tubulure des gaz d‘échappement 310 ˚C
Pression minimum de refoulement à la puissance calorifique nominale 12 Pa
Besoin d’air de combustion minimum 21 m³/h
Dimensions: Hauteur Largeur Profondeur
Poêle-cheminée 115,5 - 119,5 cm 51 - 54,5 cm 44,5 cm
Foyer 36 cm 33 cm 29 cm
Poids (Acier/Céramique/Pierre naturelle) 123/139/170 kg
* Raccord vertical du conduit de fumée min. 25 cm
Diamètre du tuyau de fumée: 15 cm
Diamètre du tuyau du système d‘air Hase* 10 cm
* Pour une arrivée d‘air séparée dans les maisons basse énergie et en cas d‘alimentation
insuffisante en air de combustion dans la pièce où le poêle est installé.

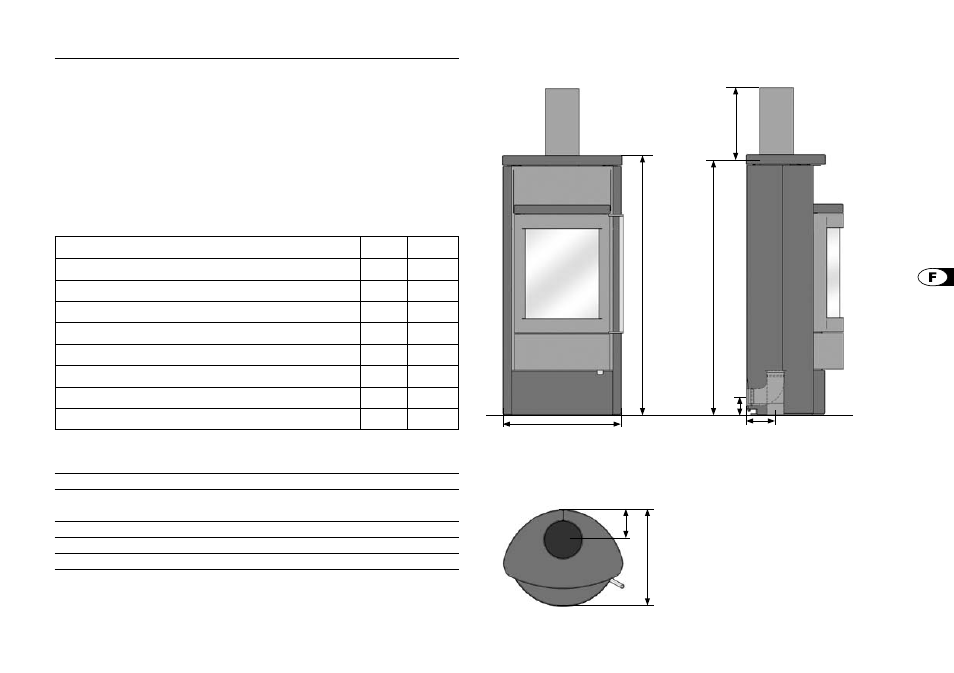

Dimensions en cm
Vue de face
Céramique/Pierre naturelle: Vue de côté
Céramique/Pierre naturelle:
Vue d‘en haut
Céramique/Pierre naturelle:
14
Hauteur de raccordement: 113
54,5
Hauteur du poêle: 119,5
44,5
min. 25*
Hauteur de raccordement du système d‘air Hase: 11
Système d‘air Hase
en bas: 18,5
