11. Technische Daten Delhi 114
Kaminofen Delhi 114, geprüft nach DIN-EN 13240 und Art. 15 a B-VG (Österreich),
darf nur mit geschlossenem Feuerraum betrieben werden, mehrere Anschlüsse an
einen Kamin möglich. VKF-Nr.: 23311
Zur Bemessung des Schornsteins nach EN 13384-1 /-2 gelten folgende Daten:
Brennwerte: Scheitholz
Nennwärmeleistung 5 kW
Wirkungsgrad 82 %
Feinstaub 16 mg/m³
CO-Gehalt bei 13% O2 1021 mg/m³
Abgasmassenstrom 4,5 g/s
Abgasstutzentemperatur 315 ˚C
Mindestförderdruck bei Nennwärmeleistung 12 Pa
Die auf dem Geräteschild angegebene Nennwärmeleistung von 5 kW ist je nach der
Isolierung des Gebäudes ausreichend für 15 bis 60 m² (ohne Gewähr).
Abmessungen: Höhe Breite Tiefe
Ofen
113,5 cm 45 cm 45 cm
Feuerraum 44 cm 29 cm 28 cm
Gewicht 118 kg
* Vertikales Rauchrohrverbindungsstück: mind. 20 cm
Rauchrohrdurchmesser: 15 cm
Rohrdurchmesser Hase-Luftsystem**: 10 cm
** für separate Luftzufuhr in Niedrigenergiehäusern und bei Raumlüftungssystemen

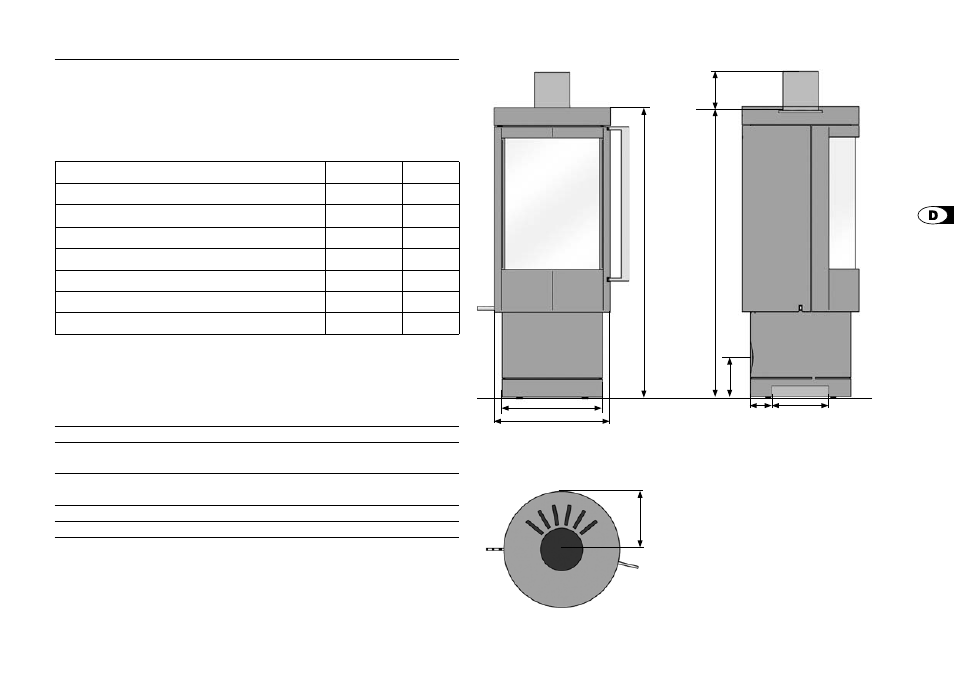

Vorderansicht
Aufsicht
Abmessungen in cm
23
Rauchrohr
-Anschlusshöhe:
112
Anschlusshöhe
Hase-Luf
tsystem:
18
Ø 39
Ofenhöhe:
113,5
Ø 25
Anschlussbereich
Hase-Luftsystem unten
7
Ш 45
Ш 39
Seitenansicht
mind. 20*
