12. Technische Daten
Kaminofen Cartago, geprüft nach DIN-EN 13240, darf nur mit geschlossenem Feu-
erraum betrieben werden. Entspricht den Zulassungskriterien für raumluftunab-
hängige Feuerstätten des DIBt. Mehrere Anschlüsse an einen Kamin möglich,
siehe Punkt 4. Mehrfachbelegung bei raumluftunabhängiger Betriebsweise.
VKF-Nr.: 25197
DIBt-Zulassungs-Nr.: Z-43.12-376 / Typ FC41x und FC51x
Zur Bemessung des Schornsteins nach EN 13384-Teil 1 /-2 gelten folgende Daten:
Brennwerte Scheitholz
Nennwärmeleistung 7 kW
Wirkungsgrad 78 %
Feinstaub <20 mg/m³
CO-Gehalt bei 13 % O
2
500 mg/m³
Abgasmassenstrom 7 g/s
Abgasstutzentemperatur 335 ˚C
Mindestförderdruck bei Nennwärmeleistung 12 Pa
Mindestverbrennungsluftbedarf 30 m³/h
Die auf dem Geräteschild angegebene Nennwärmeleistung von 7 kW ist je nach der
Isolierung des Gebäudes ausreichend für 25 bis 95 m² (ohne Gewähr).
Abmessungen: Höhe Breite Tiefe
Ofen
132,5 cm 35,5 cm 53 cm
Feuerraum 65 cm 20 cm 27,5 cm
Gewicht 168 kg
Rauchrohrdurchmesser 15 cm
Rohrdurchmesser Hase-Luftsystem* 10 cm
* für separate Luftzufuhr in Niedrigenergiehäusern und bei Raumlüftungssystemen

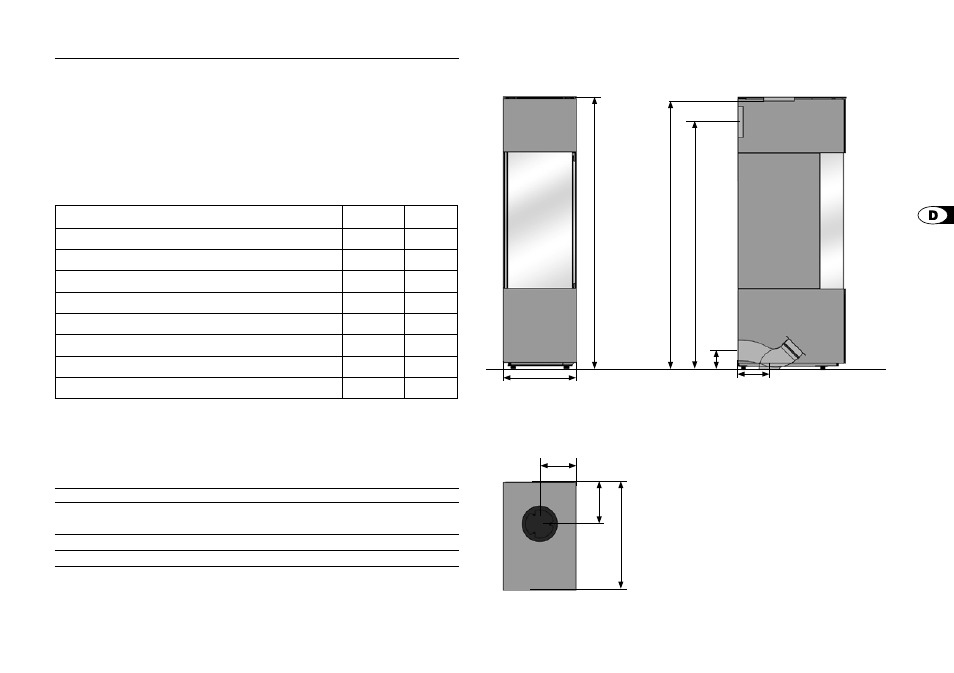

Abmessungen in cm
Vorderansicht Seitenansicht
Aufsicht
20,5
Rauchrohr
-Anschlusshöhe oben: 130,5
35,5
Ofenhöhe: 132,5
53
Anschlusshöhe Hase-Luf
tsystem: 9
Anschlussbereich
Hase-Luftsystem unten:
10-16
Rauchrohr
-Anschlusshöhe hinten: 120,5
18
